9.5.
FONCTIONNEMENT MANUEL DE L'OUVRE-PORTE MTH/MTBH
Les ouvre-portes MTH et MTBH sont munis d'un mécanisme de déconnexion du trolley qui permet de faire
fonctionner la porte manuellement en cas d'une panne de courant. Pour actionner la porte manuellement:
1. Tirer la chaîne de déconnexion vers le bas et débrancher du chariot le bras du trolley (Figure 29)
LE BRAS DE LA PORTE EST DÉGAGÉ DU TROLLEY LORSQU'ON TIRE LA CHAÎNE DE DÉCONNEXION AFIN
D'ÉVITER D'ÊTRE FRAPPÉ PAR LE BRAS DE PORTE, NE PAS SE TENIR DIRECTEMENT SOUS CELUI-CI
2. Faire fonctionner la porte à la main.
3. Pour revenir au fonctionnement électrique, il suffit de refixer le bras du trolley au chariot en tirant sur
la chaîne de déconnexion du trolley tout en réinsérant le bras sur le chariot (Figure 29). Ne pas
tenter de désaccoupler l'actionneur pendant que celui-ci fonctionne. Ne pas tenter de forcer à
la main une porte qui s'ouvre ou se ferme mal
IL EST TRÈS IMPORTANT D'AVOIR UN COUPE-CIRCUIT PRINCIPAL OU QUELQU'UN PAS LOIN DE
L'OPÉRATEUR POUR INTERROMPE LE COURANT SI NÉCESSAIRE LORSQUE VOUS EFFECTUEZ LES
9.6.
MISE EN MARCHE ET GUIDE D'ESSAI DE L'OPÉRATEUR
Utilisez le guide ci-dessous pour tester chaque fonction de votre ouvre-porte Manaras à arbre de renvoi.
Si un poste à trois boutons-poussoirs est câblé à l'ouvre porte, débranchez-le et placez un contact normalement
fermé entre les bornes 2 et 3 pour simuler un bouton-poussoir « stop » (arrêter). (Utilisez pour cela un
interrupteur de fin de course de rechange ou tout autre dispositif semblable). L'interruption du courant entre ces
bornes fera arrêter l'ouvre porte.
À l'aide d'un petit cavalier, connectez provisoirement (court-circuitez) les bornes suivantes :
A.
Connectez provisoirement les bornes 3 et 4.
La porte s'ouvrira instantanément. Laissez-la s'ouvrir complètement.
B.
Connectez provisoirement les bornes 3 et 5.
La porte se fermera instantanément. Laissez-la se fermer complètement.
C.
Connectez provisoirement les bornes 7 et 8.
La porte s'ouvrira instantanément. Laissez-la s'ouvrir complètement.
D.
Connectez provisoirement les bornes 7 et 8.
La porte se fermera instantanément. Pendant qu'elle se ferme, passez à l'étape E.
E.
Connectez de nouveau provisoirement les bornes 7 et 8.
La porte s'inversera pour s'ouvrir. Laissez-la s'ouvrir complètement.
F.
Connectez provisoirement les bornes 7 et 8.
La porte se fermera. Pendant qu'elle se ferme, passez à l'étape G.
G.
Connectez provisoirement les bornes 3 et 6.
La porte s'inversera pour s'ouvrir. Laissez-la s'ouvrir complètement.
H.
Connectez de nouveau provisoirement les bornes 7 et 8.
La porte se fermera. Laissez-la se fermer complètement.
I.
Connectez provisoirement les bornes 3 et 6.
La porte ne devrait pas bouger.
Vous pouvez répéter ces étapes en utilisant le bornier de la radiocommande situé sur l'extérieur de la boîte de
commande, en utilisant les bornes « 24 V c.a. » et « CONTACT » au lieu des bornes 7 et 8.
37
AVERTISSEMENT
LORSQU'ON TIRE LA CHAÎNE.

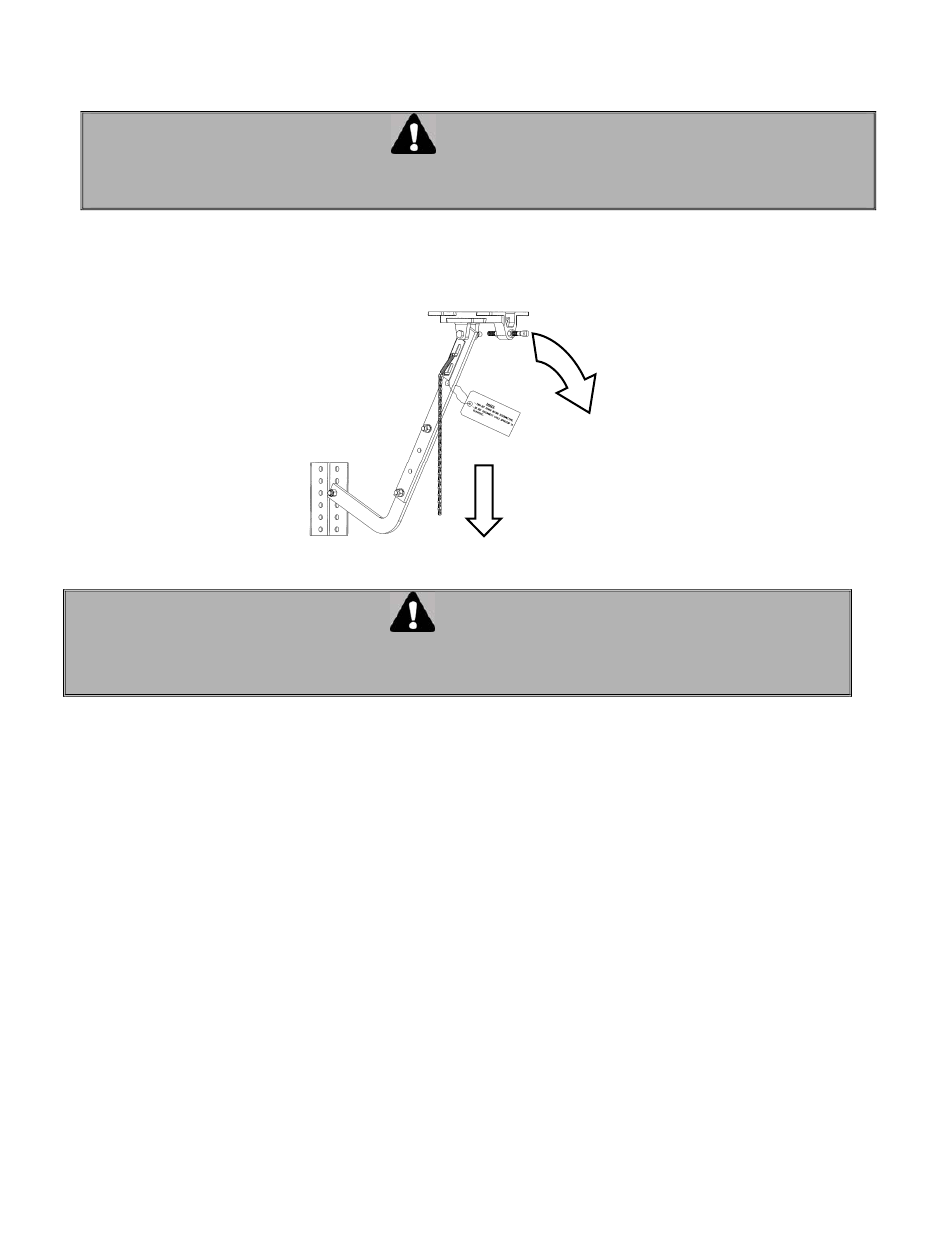

Figure 26
Déconnexion du bras du trolley
DANGER
TESTES MONTIONNÉS CI-DESSOUS
2. Débrancher du
chariot le bras du trolley
1.Tirer la chaîne de
déconnexion
