<Utilisation d'un conduit>

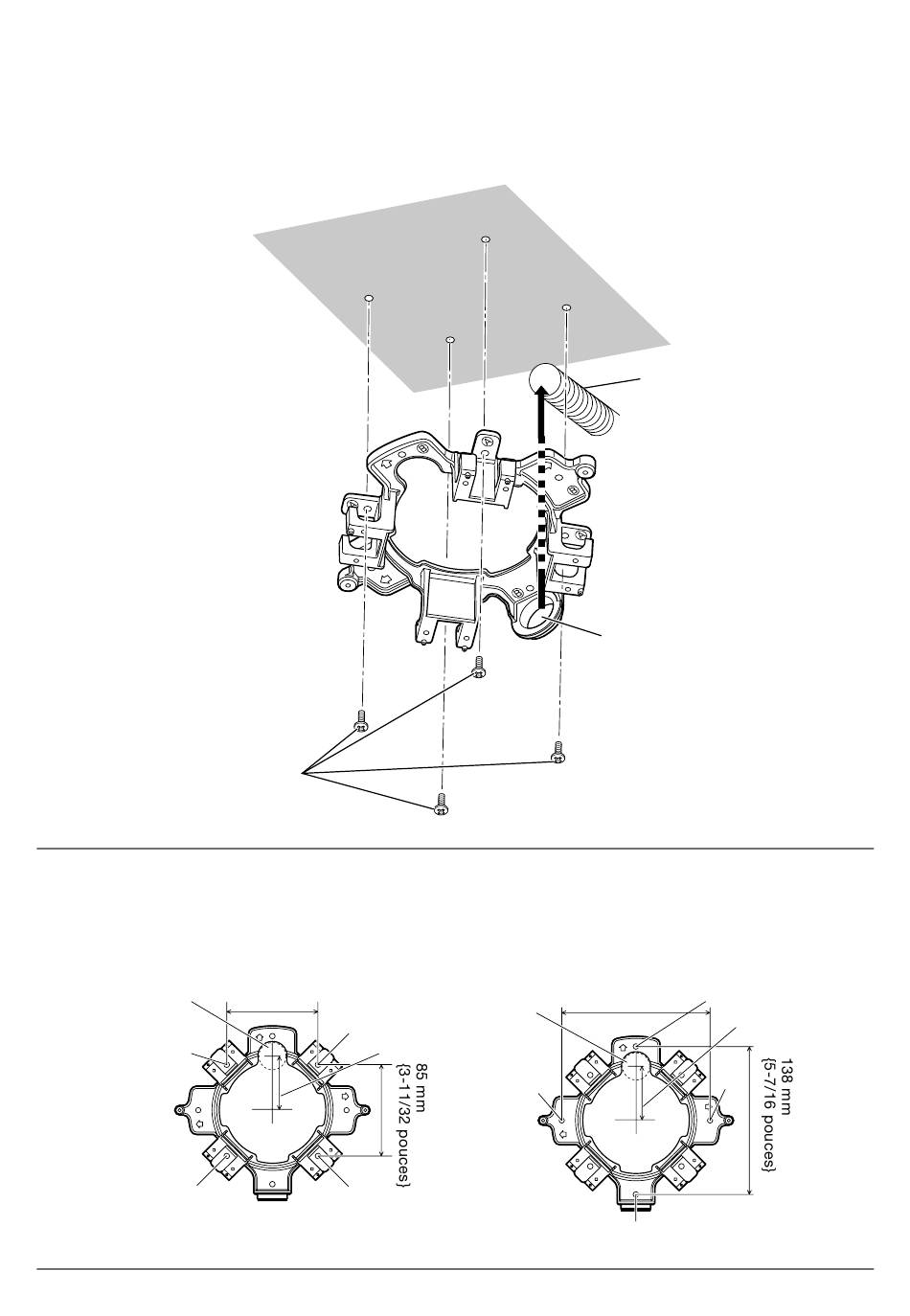

Aligner l'orientation du conduit avec l'orientation du filetage femelle pour le conduit sur la platine de
fixation d'installation, puis installer la platine de fixation d'installation sur l'orifice A ou l'orifice B sur
le plafond ou sur le mur.
[Pour faire usage du trou A]
Platine de fixation d'installation
(accessoire)
Vis de fixation (4 él., à se
procurer localement)
Remarque:
•
Seul le même type de trous,
Ouverture de passage
de câble (ø27 mm
{ø1-1/16 pouces})
Ⓐ
22
A ou B, doit etre utilise pour effectuer l'installation.
Pour faire usage du trou A
85 mm
{3-11/32 pouces}
Ⓐ
Ⓐ
Ⓐ
Ouverture de passage
de câble (ø27 mm
{ø1-1/16 pouces})
51 mm {2 pouces}
Ⓑ
Conduit
Filetage femelle pour le conduit
Pour faire usage du trou B
138 mm
{5-7/16 pouces}
Ⓑ
51 mm {2 pouces}
Ⓑ
Ⓑ
Ⓑ
