Tesla Powerwall 3 Guide D'installation

Tesla Powerwall 3 Guide D'installation

Masquer les pouces Voir aussi pour Powerwall 3:
Télécharger ce manuel

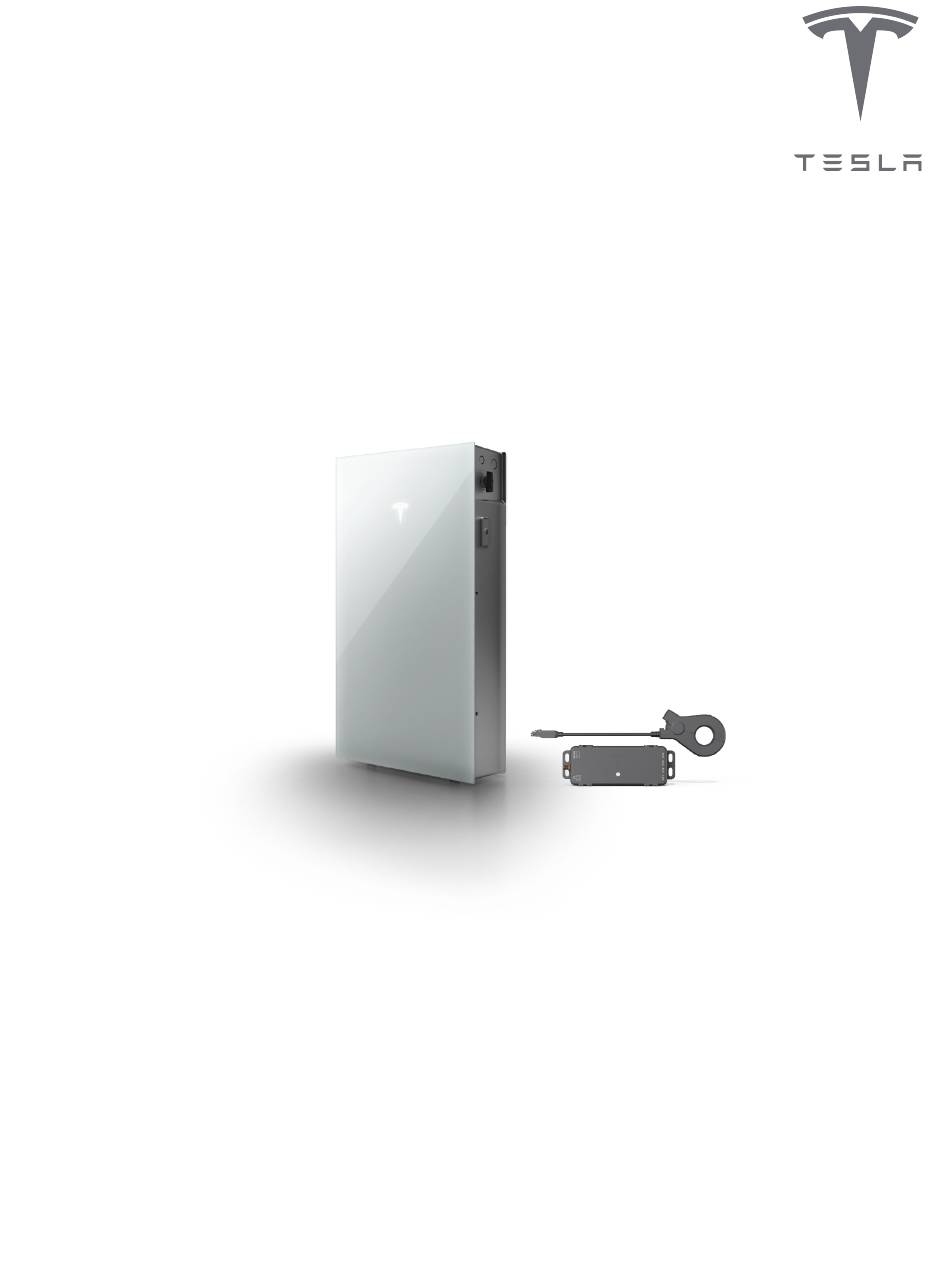

Powerwall 3 Guide d'installation d'un système
Non-Backup
avec Tesla Remote Meter
loading

Manuels Connexes pour Tesla Powerwall 3

Sommaire des Matières pour Tesla Powerwall 3

  • Page 1 Powerwall 3 Guide d’installation d’un système Non-Backup avec Tesla Remote Meter...
  • Page 3 Dimensionnement du système CC Powerwall 3.....8 Powerwall 3 Comportement des LED......83 Dimensionnement d’un système solaire couplé en CA...................9 Réveiller le Powerwall 3 de l’état de veille....85 Comptage de l’énergie..........9 Ajouter des Powerwall 3 suiveurs et/ou des unités Expansion..............89 DDR / RCBO avec le système Powerwall......
  • Page 4 Étant donné qu’aucun Backup Gateway 2 n’est installé pour surveiller la consommation d’énergie du foyer, Tesla Remote Meter doit être installé à côté de Powerwall 3 pour surveiller le site et/ou le système photovoltaïque couplé en REMARQUE : Powerwall 3 installé dans une configuration sans alimentation de secours peut être mis à niveau ultérieurement vers une configuration d’alimentation de secours en installant Backup Gateway 2.
  • Page 5 POWERWALL 3PRÉSENTATION D’UN SYSTÈME NON-BACKUP Le tableau suivant présente les principaux composants Tesla d’un système Powerwall 3 standard. Composants Tesla Numéros de Composant Description référence Tesla 1707000- Powerwall 3 est un système solaire et xx-y de batterie intégré qui convertit l’énergie des panneaux solaires pour...
  • Page 6 Grille d’entrée d’air Pieds réglables Support de montage mural REMARQUE : Ne retirez pas les couvercles des ports d’extension. Il s’agit de protections et le Powerwall 3 ne fonctionnera pas si elles sont enlevées. Powerwall 3 Guide d’installation d’un système Non-Backup...
  • Page 7 POWERWALL 3PRÉSENTATION D’UN SYSTÈME NON-BACKUP REMARQUE : Vous pouvez trouver la référence de pièce et le numéro de série de Powerwall 3 sur le côté gauche de l’appareil. Powerwall 3 Guide d’installation d’un système Non-Backup...
  • Page 8 à Powerwall 3 pour découvrir comment le convertisseur intégré à Powerwall 3 avec 3 MPPT offre une valeur optimale pour les clients et simplifie le travail des installateurs. Raccordement au système • Un disjoncteur doit obligatoirement être installé pour le raccordement du Powerwall, car il sert de dispositif de protection contre les surintensités pour le Powerwall et son câblage doit respecter les codes et...
  • Page 9 Comptage de l’énergie à la page Powerwall 3 Solaire Powerwall 3 dispose d’un convertisseur intégré et de 3 MPPT, avec une puissance solaire maximale de 20 kW en CC. REMARQUE : Voir Dimensionnement d’un système solaire couplé en CA à la page 9 pour plus d’informations sur le dimensionnement des systèmes solaires couplés en CA avec Powerwall 3.
  • Page 10 ◦ Si le Powerwall 3 est limité en puissance ou en courant, un système solaire CC plus grand peut subir une réduction de la puissance de sortie. Dimensionnez le système solaire CC de manière appropriée en fonction de la puissance / intensité...
  • Page 11 SYSTÈME SANS ALIMENTATION DE SECOURS Dimensionnement d’un système solaire couplé en CA Le solaire couplé en CC (connecté directement à Powerwall 3) est fortement préféré au solaire couplé en CA pour les raisons suivantes : • Moins d’équipement requis pour le solaire couplé en CC, ce qui permet de réduire le coût du système •...
  • Page 12 Tesla Remote Meter Des TC Tesla 200A doivent être installés et connectés aux Tesla Remote Meter pour mesurer le site et/ou le système photovoltaïque couplé en CA. REMARQUE : Un site Powerwall 3 peut comporter jusqu’à trois Tesla Remote Meter : un connecté via RS-485 et jusqu’à...
  • Page 13 DDR / RCBO de type CA ou A de 300 mA. Powerwall 3 ne nécessite pas de DDR / RCBO de type B, car il n’est pas capable d’injecter un courant de défaut continu dans l’installation électrique, conformément à la norme CEI 60364-7-712:2002.
  • Page 14 • Sélection de la phase : des phases correctement sélectionnées réduisent considérablement l’exportation depuis le réseau et optimisent l’autoconsommation. Installez le Powerwall 3 sur une phase consommant le plus d’électricité et/ou dont les charges sont utilisées le plus régulièrement dans un foyer. Pour cela, les données historiques de consommation sur les trois phases doivent être analysées pour identifier celle où...
  • Page 15 Dans le sac d’accessoires Powerwall 3 Powerwall 3 Sac d’accessoires : Réf. de pièce Tesla 1857363-30-x • (8) fixations pour le montage de la protection avant de Powerwall 3 (réf. de pièce Tesla 1847553-00-A) • (7) bornes à fourche pour câblage PV •...
  • Page 16 PRÉPARATION DE L'INSTALLATION Powerwall 3 Pièces de rechange, pièces commandables et accessoires REMARQUE : Certaines des pièces et certains des kits énumérés ci-dessous peuvent ne pas être commandés par les partenaires de distribution ; pour une liste des pièces et des kits qui peuvent être commandés par les partenaires de distribution, veuillez consulter le Guide des prix Powerwall sur le Portail partenaire.
  • Page 17 Faisceau de tension (600 mm) Antenne externe Rallonge d’antenne Fixations Tesla Remote Meter Accessoires REMARQUE : Ces accessoires ne sont pas inclus dans le kit Tesla Remote Meter. Ils doivent être commandés séparément, le cas échéant. Description pièce Réf. de pièce Tesla Quantité...
  • Page 18 Les fils doivent être conformes aux réglementations locales. • Bornes à fourche isolées pour le câblage PV ; (7) bornes à fourche sont incluses dans le sac d’accessoires Powerwall 3. Si vous utilisez d’autres bornes à fourche, Tesla recommande les bornes suivantes ou des bornes équivalentes : ◦...
  • Page 19 Ils peuvent être installés directement dans les câbles du groupe PV avant qu’ils n’entrent dans le Powerwall 3, ou montés sur un boîtier externe à côté du Powerwall 3 (par exemple, lorsqu’un boîtier doit être installé pour des dispositifs de protection contre les surtensions ou des fusibles).
  • Page 20 • Sangle à cliquet pour fixer le Powerwall 3 à l’équipement de levage (si vous n’utilisez pas le chariot Powerwall) • Pince à sertir à cliquet avec matrice pour sertir les bornes à fourche sur le câblage PV ; Tesla recommande l’un des outils suivants ou un outil équivalent :...
  • Page 21 2. Installez les coupe-circuits de Powerwall 3 et de génération sur le rail DIN 3. Acheminez et raccordez les conducteurs du Powerwall 3, de ligne CA et de neutre du circuit de production aux disjoncteurs appropriés, en créant une boucle de service avec le câblage supplémentaire...
  • Page 22 Installation Powerwall 3 1. Retirez le Powerwall 3 de son emballage et transportez-le à l’aide du Powerwall Dolly (consultez la section Retirer Powerwall 3 de son emballage et le transporter à l’aide du Powerwall Dolly dans le manuel d’installation...
  • Page 23 Montage mural du Powerwall 3 à l’aide du support mural dans le manuel d’installation du Powerwall 3) 3. Effectuez les connexions du circuit CA du Powerwall 3 (consultez la section Effectuer les connexions du circuit en CA du Powerwall 3 dans le manuel d’installation du Powerwall 3)
  • Page 24 Prévoir l’emplacement du compteur et des TC Avant d’installer le compteur et/ou les TC, assurez-vous qu’aucune des distances maximales suivantes n’est dépassée : Figure 9. Tesla Remote Meter Site de comptage et panneaux solaires couplés en CA Distance à mesurer Option de câblage Réf.
  • Page 25 INSTALLER LE TESLA REMOTE METER ET LES TC REMARQUE : Un site Powerwall 3 peut comporter jusqu’à trois Tesla Remote Meter : un connecté via RS-485 et jusqu’à deux connectés via Wi-Fi. Pour le système Powerwall 3 installé dans une configuration non destinée à...
  • Page 26 INSTALLER LE TESLA REMOTE METER ET LES TC Figure 10. Tesla Remote Meter surveillance d’un site monophasé et des panneaux solaires couplés en CA Figure 11. Tesla Remote Meter surveillance d’un site triphasé et des panneaux solaires couplés en CA...
  • Page 27 TC soit orienté vers la source d’alimentation ➀ (arrivée de service/réseau pour les TC Site, convertisseur solaire pour les TC Solar). Vérifiez toujours que les TC sont correctement orientés en observant le flux de courant dans l’application Tesla One. Figure 12. Orientation du TC par rapport au débit de puissance...
  • Page 28 INSTALLER LE TESLA REMOTE METER ET LES TC REMARQUE : Assurez-vous que le TC se ferme complètement. Si le TC n’est pas fermé, il ne mesure pas correctement. Ceci est particulièrement important si vous installez un TC autour de plusieurs conducteurs, ou autour de fils de gros calibre.
  • Page 29 Connexion du Tesla Remote Meter au Powerwall 3 via RS-485 Câblez le Tesla Remote Meter au Tesla Asset Controller (TACO) de Powerwall 3 via RS-485 (RS485). REMARQUE : Si nécessaire, rallongez le faisceau RS-485 jusqu’à 100 m en utilisant une paire torsadée blindée 0,2 - 1,5 mm avec fil de drainage.
  • Page 30 0,2-1,5 mm ou CAT5 RS-485 - La configuration du compteur et du (des) TC doit être effectuée lors de la mise en service dans l’application Tesla One. Voir Configurer le câblage Tesla Remote Meter à la page REMARQUE : Si vous prolongez le faisceau RS-485 avec un câblage doté d’un blindage métallique ou d’un câble de drainage, coupez l’excédent de blindage et/ou de drainage et isolez-le avec du ruban adhésif.
  • Page 31 Ethernet par courant porteur. • Connectez le câble Ethernet à l’une des bornes Ethernet RJ45 dans le Powerwall 3. Le voyant LED sur la borne Ethernet s’allume en vert pour indiquer que la connexion Ethernet est établie.
  • Page 32 (JCO pour Job Closeout). 2. Inspectez les bornes de câblage en CA et PV sur le Powerwall 3 et le tableau de distribution pour vous assurer que tous les fils sont correctement insérés.
  • Page 33 UNITÉS EXPANSION Vue d’ensemble de l’installation de plusieurs unités Figure 13. Système sans alimentation de secours composé de plusieurs Powerwall 3 avec (4) unités Powerwall 3 et (3) unités Expansion Powerwall 3 peut être installé avec des unités Powerwall 3 supplémentaires pour bénéficier de davantage de capacités d’énergie photovoltaïque et de stockage, et/ou avec des unités Powerwall 3 Expansion pour plus de...
  • Page 34 INSTALLATION DE PLUSIEURS UNITÉS POWERWALL 3 ET/OU UNITÉS EXPANSION Powerwall 3 Compatibilité Powerwall 3 Les unités portant la référence Tesla 1707000-xx-J ou supérieure sont avec les unités Expansion compatibles avec les unités Expansion Powerwall 3 Guide d’installation d’un système Non-Backup...
  • Page 35 AVERTISSEMENT : Avant de raccorder tout conducteur à l’intérieur de Powerwall 3, assurez-vous que l’isolateur CC intégré et l’interrupteur On/Off de Powerwall 3 soient tous deux en position OFF pour mettre le système hors tension. Vérifiez l’absence de tension aux bornes CA et PV avant de poursuivre.
  • Page 36 Installer / Mettre à jour Tesla One Tesla One doit utiliser la version logicielle 12.47 ou ultérieure pour mettre en service un site sans alimentation de secours. Si Tesla One utilise une version antérieure, mettez à jour l’application Tesla One.
  • Page 37 Installer / Mettre à jour Tesla One à la page 34 pour obtenir les instructions d’installation du Tesla One, s’il n’a pas déjà été installé sur le dispositif de mise en service. REMARQUE : L’alerte Training required (Formation requise) s’affiche automatiquement lorsqu’un installateur n’a pas encore suivi la formation Powerwall 3 obligatoire : Final exam for Installers (Examen...
  • Page 38 MISE SOUS TENSION ET MISE EN SERVICE DU SYSTÈME 3. Vous pouvez également sélectionner Plus > Configuration de dispositif Tesla > Scanner le code QR. Powerwall 3 Guide d’installation d’un système Non-Backup...
  • Page 39 MISE SOUS TENSION ET MISE EN SERVICE DU SYSTÈME 4. Scannez le code QR sur le Powerwall 3 pour rejoindre son réseau Wi-Fi et lancer la configuration du dispositif. Powerwall 3 Guide d’installation d’un système Non-Backup...
  • Page 40 Une connexion Internet est nécessaire pour bénéficier de la garantie Powerwall de 10 ans et pour que le client puisse visualiser son système dans l’application Tesla. Connectez le Powerwall 3 au réseau Wi-Fi du client. Pour les clients qui ne disposent pas d’une bonne connexion Wi-Fi, assurez-vous que l’Ethernet est connecté.
  • Page 41 MISE SOUS TENSION ET MISE EN SERVICE DU SYSTÈME Powerwall 3 Guide d’installation d’un système Non-Backup...
  • Page 42 Mettre à jour le logiciel Powerwall 3 Powerwall 3 doit utiliser la version logicielle 25.34.3 ou ultérieure pour mettre en service un site sans alimentation de secours. Si Powerwall 3 utilise une version antérieure, mettez à jour le logiciel Powerwall 3.
  • Page 43 REMARQUE : Laissez le téléphone à proximité du Powerwall 3 pendant le téléchargement de la mise à jour. Si vous éloignez le téléphone du Powerwall 3, il se déconnectera et la mise à jour échouera. Powerwall 3 Guide d’installation d’un système Non-Backup...
  • Page 44 MISE SOUS TENSION ET MISE EN SERVICE DU SYSTÈME 4. Attendez que la mise à jour soit installée. Powerwall 3 va redémarrer ; connectez-vous de nouveau à Powerwall 3 et sélectionnez Logiciel (Software) pour confirmer la réussite de la mise à jour.
  • Page 45 MISE SOUS TENSION ET MISE EN SERVICE DU SYSTÈME 3. Attendez que la mise à jour soit installée. Powerwall 3 va redémarrer ; connectez-vous de nouveau à Powerwall 3 et sélectionnez Logiciel (Software) pour confirmer la réussite de la mise à jour.
  • Page 46 MISE SOUS TENSION ET MISE EN SERVICE DU SYSTÈME Powerwall 3 Guide d’installation d’un système Non-Backup...
  • Page 47 MISE SOUS TENSION ET MISE EN SERVICE DU SYSTÈME Powerwall 3 Vue d’ensemble de la page des dispositifs 1 Fonctions vitales Production solaire, niveau de charge de la batterie, puissance de charge/décharge 2 Fonctions vitales CA État, tension de phase et de ligne, fréquence 3 Entrées solaires CC...
  • Page 48 MISE SOUS TENSION ET MISE EN SERVICE DU SYSTÈME Powerwall 3 Guide d’installation d’un système Non-Backup...
  • Page 49 MISE SOUS TENSION ET MISE EN SERVICE DU SYSTÈME Configurer le Wi-Fi connecté Tesla Remote Meter 1. Connectez-vous à Tesla One et au Powerwall 3, puis assurez-vous de disposer des versions logicielles minimales suivantes : ◦ Tesla One version 12.19.1 ou ultérieure ◦...
  • Page 50 MISE SOUS TENSION ET MISE EN SERVICE DU SYSTÈME 3. Sélectionnez Système, puis sélectionnez l’onglet Mesure et Ajouter un compteur à distance Tesla Wi-Fi. Powerwall 3 Guide d’installation d’un système Non-Backup...
  • Page 51 MISE SOUS TENSION ET MISE EN SERVICE DU SYSTÈME 4. Sélectionnez Scanner le code QR, puis scannez le code QR sur le Tesla Remote Meter. Powerwall 3 Guide d’installation d’un système Non-Backup...
  • Page 52 MISE SOUS TENSION ET MISE EN SERVICE DU SYSTÈME 5. Sélectionnez Rejoindre pour rejoindre le réseau Tesla Remote Meter (TRM_XXXXX). 6. Lorsqu’un message vous y invite, sélectionnez Rejoindre pour rejoindre le réseau Powerwall (TeslaPW). Powerwall 3 Guide d’installation d’un système Non-Backup...
  • Page 53 MISE SOUS TENSION ET MISE EN SERVICE DU SYSTÈME 7. Vérifiez que le compteur d’énergie a été correctement connecté (la page Configuration terminée s’affiche). 8. Sélectionnez Compteur d’énergie à distance et vérifiez que l’intensité du signal est d’au moins 50 %. Powerwall 3 Guide d’installation d’un système Non-Backup...
  • Page 54 Utilisez un répéteur Wi-Fi ou une autre méthode pour augmenter l’intensité du signal Wi-Fi. c. Connectez le Tesla Remote Meter au Powerwall 3 via le câblage RS-485. REMARQUE : Tesla One doit être mis à jour vers la version 12.36 ou ultérieure pour afficher l’intensité du signal.
  • Page 55 5 minutes (suivez la progression de l’opération en sélectionnant Système > onglet Mesure). 11. Examinez les fonctions vitales du compteur pour confirmer que le(s) TC a(ont) été installé(s) et configuré(s) correctement. Powerwall 3 Guide d’installation d’un système Non-Backup...
  • Page 56 MISE SOUS TENSION ET MISE EN SERVICE DU SYSTÈME Powerwall 3 Guide d’installation d’un système Non-Backup...
  • Page 57 MISE SOUS TENSION ET MISE EN SERVICE DU SYSTÈME REMARQUE : Le cas échéant, Tesla Remote Meter peut être supprimé (dissocié) de Powerwall 3 en sélectionnant Delete Meter (Supprimer le compteur) dans la page Meter (Compteur) de Tesla One. Effectuez cette étape avant d’éteindre et de retirer physiquement le compteur d’énergie.
  • Page 58 1. Assurez-vous que le Tesla Remote Meter est sous tension (indiqué par une LED verte clignotante). 2. Connectez-vous à Tesla One puis au Powerwall 3 et confirmez les versions logicielles minimales suivantes : ◦ Tesla One version 12.19.1 ou supérieure ◦...
  • Page 59 MISE SOUS TENSION ET MISE EN SERVICE DU SYSTÈME 4. Sélectionnez Système, puis sélectionnez l’onglet Mesure et Détecter les compteurs câblés. Le Tesla Remote Meter devrait apparaître automatiquement. Powerwall 3 Guide d’installation d’un système Non-Backup...
  • Page 60 MISE SOUS TENSION ET MISE EN SERVICE DU SYSTÈME 5. Sélectionnez Compteur à distance et configurez le(s) TC en tant que Site ou Solaire, en fonction de ce qu’ils mesurent. Powerwall 3 Guide d’installation d’un système Non-Backup...
  • Page 61 5 minutes (suivez la progression de l’opération en sélectionnant Système > onglet Mesure). 7. Examinez les fonctions vitales du compteur pour confirmer que le(s) TC a(ont) été installé(s) et configuré(s) correctement. Powerwall 3 Guide d’installation d’un système Non-Backup...
  • Page 62 MISE SOUS TENSION ET MISE EN SERVICE DU SYSTÈME REMARQUE : Si nécessaire, Tesla Remote Meter peut être supprimé (dissocié) de Powerwall 3 comme suit : 1. Débranchez le faisceau RS-485 de Tesla Remote Meter. 2. Attendez que l’alerte Unable to Read Data (Impossible de lire les données) apparaisse sur la page Metering (Mesure) dans Tesla One.
  • Page 63 ◦ Sélectionnez Panneau solaire lorsque la maison du client est équipée de panneaux solaires installés sur le toit. ◦ Sélectionnez Toit solaire lorsque le toit de la maison du client est composé de tuiles solaires. ◦ Sélectionnez Pas d’énergie solaire si aucun équipement solaire n’est installé. Powerwall 3 Guide d’installation d’un système Non-Backup...
  • Page 64 L3. Réglage manuel de la phase Pour définir manuellement la phase sur laquelle chaque Powerwall est installé : 1. Sélectionnez Settings (Paramètres) > Phase Assignments (Assignations de phase) > Set Manually (Définir manuellement). Powerwall 3 Guide d’installation d’un système Non-Backup...
  • Page 65 REMARQUE : En cas de doute concernant la phase sur laquelle est installé un Powerwall, veillez à faire les vérifications requises avant de confirmer que le câblage est correctement réalisé. 3. Sélectionnez la phase sur laquelle le Powerwall 3 est installé, puis sélectionnez Enregistrer. Powerwall 3 Guide d’installation d’un système Non-Backup...
  • Page 66 • La maison est équipée d’un disjoncteur principal de 100 A (24 kW) • L’installateur règle la limite d’importation du site à 20 000 W (83 A) pour éviter le déclenchement du disjoncteur principal Powerwall 3 Guide d’installation d’un système Non-Backup...
  • Page 67 REMARQUE : Sur un site monophasé, un maximum de 6 kW peut être exporté vers le réseau électrique ; cette limite d’exportation du site est imposée par le fournisseur d'énergie local. Powerwall 3 Guide d’installation d’un système Non-Backup...
  • Page 68 Configurer le niveau maximal de puissance / d’intensité de sortie du Powerwall 3 Le niveau maximal de puissance / d’intensité de sortie du Powerwall 3 est de 11,04 kW/48 A. À partir de la version 24.20du logiciel, la puissance / l’intensité de sortie peut être définie sur l’une des limites suivantes lors de la configuration du dispositif, sauf si elle est limitée par les exigences du code réseau local :...
  • Page 69 MISE SOUS TENSION ET MISE EN SERVICE DU SYSTÈME 3. Sélectionnez le niveau maximal souhaité de courant/puissance de sortie dans le menu déroulant. 4. Sélectionnez Confirmer la sortie maximale > Réduire le courant de sortie. Powerwall 3 Guide d’installation d’un système Non-Backup...
  • Page 70 REMARQUE : Une fois le réglage confirmé, il ne peut plus être modifié par l’installateur. Contactez l’assistance Tesla en cas de nécessité de modification du paramètre. 5. Indiquez l’intensité de sortie maximale configurée sur l’étiquette du produit Powerwall 3 (utilisez un stylo à peinture pour inscrire la valeur configurée).
  • Page 71 Facultatif : Configuration du commutateur d’arrêt du système Si le Powerwall 3 est connecté à un commutateur d’arrêt du système, vous devez activer le paramètre Configurer un commutateur externe et configurer son comportement sur Arrêt du site pendant la mise en service dans l’application Tesla One.
  • Page 72 4. Sélectionnez l’état normal du commutateur en fonction de la configuration du commutateur installé. ◦ Normalement ouvert : En fonctionnement normal, le circuit est ouvert. ◦ Normalement fermé : En fonctionnement normal, le circuit est fermé. Powerwall 3 Guide d’installation d’un système Non-Backup...
  • Page 73 MISE SOUS TENSION ET MISE EN SERVICE DU SYSTÈME Powerwall 3 Guide d’installation d’un système Non-Backup...
  • Page 74 Vous pouvez sélectionner Système pour visualiser l’état d’avancement. Une fois que tous les dispositifs ont été mis à jour et que les autotests sont terminés, une coche verte apparaît à côté de chacun d’entre eux. Powerwall 3 Guide d’installation d’un système Non-Backup...
  • Page 75 MISE SOUS TENSION ET MISE EN SERVICE DU SYSTÈME Si l’énergie solaire est connectée, sélectionnez Powerwall 3 pour vous assurer que l’onduleur solaire est actif et que l’énergie solaire est produite. L’énergie solaire est automatiquement activée pour le Powerwall 3 lorsque le système est démarré.
  • Page 76 à la société d’installation de visualiser le site dans Powerhub, mais le client doit avoir terminé son enregistrement pour que le site s’affiche dans Powerhub. REMARQUE : Une fois l’enregistrement de l’installateur effectué, il ne peut pas être modifié dans Tesla One et doit être mis à jour par le service d’assistance à l’installation.
  • Page 77 à une entreprise de visualiser le site dans Powerhub. b. Dans le champ E-mail, indiquez l’adresse e-mail de l’installateur qui a effectué l’installation. Cette adresse e-mail permet de suivre la progression dans la formation Tesla Academy et le Pro Score dans Tesla One 2.
  • Page 78 REMARQUE : Cette fonction permet à une autre entreprise ou entité d’accéder au site dans Powerhub. Par exemple, si une autre entreprise effectue l’installation, a vendu le système, le possède ou distribue le matériel dans la région, elle peut recevoir un accès Powerhub au site de cette manière. Powerwall 3 Guide d’installation d’un système Non-Backup...
  • Page 79 Si un site n’est pas visible dans Powerhub : 1. Assurez-vous que le site a été enregistré (le client doit pouvoir le voir dans son application Tesla). 2. Contactez l’entreprise qui a installé le système (ou une entreprise partenaire pouvant partager des sites) et demandez-lui de partager le site dans Powerhub.
  • Page 80 MISE SOUS TENSION ET MISE EN SERVICE DU SYSTÈME Enregistrement du client L’enregistrement du client lui permet de visualiser son système dans l’application Tesla. La garantie de son produit est activée dès l’enregistrement. Tesla propose deux méthodes d’enregistrement des clients : •...
  • Page 81 1. Enregistrez l’un des appareils auprès d’un contrôleur de site comme décrit ci-dessus. 2. Pour chaque appareil suivant : a. Connectez-vous à l’appareil dans Tesla One et, à l’étape d’enregistrement, saisissez l’adresse e- mail du client. Powerwall 3 Guide d’installation d’un système Non-Backup...
  • Page 82 Sélectionnez cette option. c. Si l’option Add to Recent Site (Ajouter au site récent) n’est pas disponible, cliquez sur le bouton Next (Suivant). d. Sélectionnez le site existant. Powerwall 3 Guide d’installation d’un système Non-Backup...
  • Page 83 Sélectionnez Register (Enregistrer). • Option 2 (le client enregistre des appareils) : Les clients peuvent enregistrer des appareils supplémentaires sur leur compte existant via la page Add Product (Ajouter un produit) de l’application Tesla. Consultez la section Enregistrement de votre Powerwall pour en savoir plus.
  • Page 84 • Mise à jour du logiciel • Mise à jour du dispositif • Auto-test Certaines alertes sont utilisées pour indiquer un problème que l’installateur doit résoudre : • Code réseau non défini • Charge/énergie solaire négative Powerwall 3 Guide d’installation d’un système Non-Backup...
  • Page 85 LED du logo Tesla Powerwall 3 est doté d’un logo à LED. Expansion les unités ne possèdent pas de LED et le logo n’est donc pas éclairé. Le diagramme et le tableau suivants concernent uniquement les unités Powerwall 3 (et non les unités Expansion).
  • Page 86 MISE SOUS TENSION ET MISE EN SERVICE DU SYSTÈME État de la LED Signification Blanc clignotant Le Powerwall 3 est inactif. Il passera en état de veille si aucune action n’est en cours Off (Désactivé) Le Powerwall 3 est éteint ou en état de veille Rouge clignotant Défaut du convertisseur (PWS), comme AFCI ou GFCI, etc.
  • Page 87 Le commutateur d’activation du Powerwall 3 est en position ON Dans le Tesla One, le système est sur OFF (arrêté) L’état de veille permet au Powerwall 3 de ne pas voir son état d’énergie descendre à 0 %, niveau auquel il ne peut plus être récupéré.
  • Page 88 MISE SOUS TENSION ET MISE EN SERVICE DU SYSTÈME REMARQUE : Si l’installateur tente de quitter le Tesla One alors que l’interrupteur du Powerwall 3 est sur ON et que le système est hors tension, une alerte lui rappellera de démarrer le système ou de passer l’interrupteur du Powerwall 3 sur OFF.
  • Page 89 MISE SOUS TENSION ET MISE EN SERVICE DU SYSTÈME Confirmation de l’état de veille du Powerwall 3 Pour tous les systèmes Powerwall 3, la LED du logo constitue la principale méthode pour confirmer que le Powerwall 3 est en état de veille : État de la LED...
  • Page 90 Placer le Powerwall 3 dans un état stable L’état de veille du Powerwall 3 a pour but de protéger le Powerwall 3 contre la diminution de son état d’énergie à 0 %. Au lieu de laisser le Powerwall 3 dans cet état, effectuez l’une des actions suivantes pour faire passer le Powerwall 3 dans un état stable :...
  • Page 91 MISE SOUS TENSION ET MISE EN SERVICE DU SYSTÈME Réveiller le Powerwall 3 de l’état de veille REMARQUE : Si la LED du Powerwall 3 est allumée, le Powerwall 3 n’est pas en état de veille. Pour sortir manuellement le Powerwall 3 de l’état de veille : 1.
  • Page 92 MISE SOUS TENSION ET MISE EN SERVICE DU SYSTÈME Connexion au leader et recherche de dispositifs pour appairer des suiveurs et/ou des unités Expansion REMARQUE : Avant d’appairer une unité suiveuse, vérifiez que chaque Powerwall 3 utilise la version 24.20 ou supérieure du logiciel. Consultez Lancer la configuration du dispositif dans Tesla One à...
  • Page 93 MISE SOUS TENSION ET MISE EN SERVICE DU SYSTÈME 3. Sélectionnez Système > Rechercher des appareils. Powerwall 3 Guide d’installation d’un système Non-Backup...
  • Page 94 4. Si le système comporte des unités Expansion : a. Assurez-vous que les unités Expansion apparaissent dans l’onglet Dispositifs. b. Confirmez que les numéros de série du Expansion dans Tesla One correspondent à ceux des unités installées (voir le côté gauche de l’unité).
  • Page 95 MISE SOUS TENSION ET MISE EN SERVICE DU SYSTÈME c. Sélectionnez Mettre à jour les extensions. REMARQUE : La mise à jour de chaque Expansion devrait prendre quelques minutes. Powerwall 3 Guide d’installation d’un système Non-Backup...
  • Page 96 MISE SOUS TENSION ET MISE EN SERVICE DU SYSTÈME d. Confirmez que l’état de charge global des batteries pour les unités Powerwall 3 et Expansion est bon (>10 %). ▪ Si l’état de charge est <10 %, assurez-vous que la configuration du dispositif s’est correctement déroulée.
  • Page 97 8. Assurez-vous de l’absence d’alertes et vérifiez que l’équipement solaire et la batterie fonctionnent pour toutes les unités Powerwall 3. 9. Sélectionnez Enregistrement et enregistrez le système auprès du client. REMARQUE : Cette opération permet d’enregistrer le Powerwall 3 principal et le(s) éventuel(s) suiveur(s) auprès du client. Powerwall 3 Guide d’installation d’un système Non-Backup...
  • Page 98 DÉMONSTRATION DE L’INSTALLATION 1. Demandez au propriétaire de télécharger et d’installer l’application mobile Tesla, de se connecter ou de créer un nouveau compte Tesla, et aidez-le à enregistrer son produit. 2. Montrez au propriétaire l’emplacement de l’autocollant avec le numéro de série sur le côté gauche du Powerwall, sous l’interrupteur On/Off.
  • Page 99 Backup Gateway 2 et en le connectant au Powerwall 3. Pour mettre à niveau un système sans alimentation de secours vers un système d’alimentation de secours, procédez comme suit : 1.
