LEGRAND GREEN'UP CONTROL Guide Installateur
Manuels Connexes pour LEGRAND GREEN'UP CONTROL
Sommaire des Matières pour LEGRAND GREEN'UP CONTROL

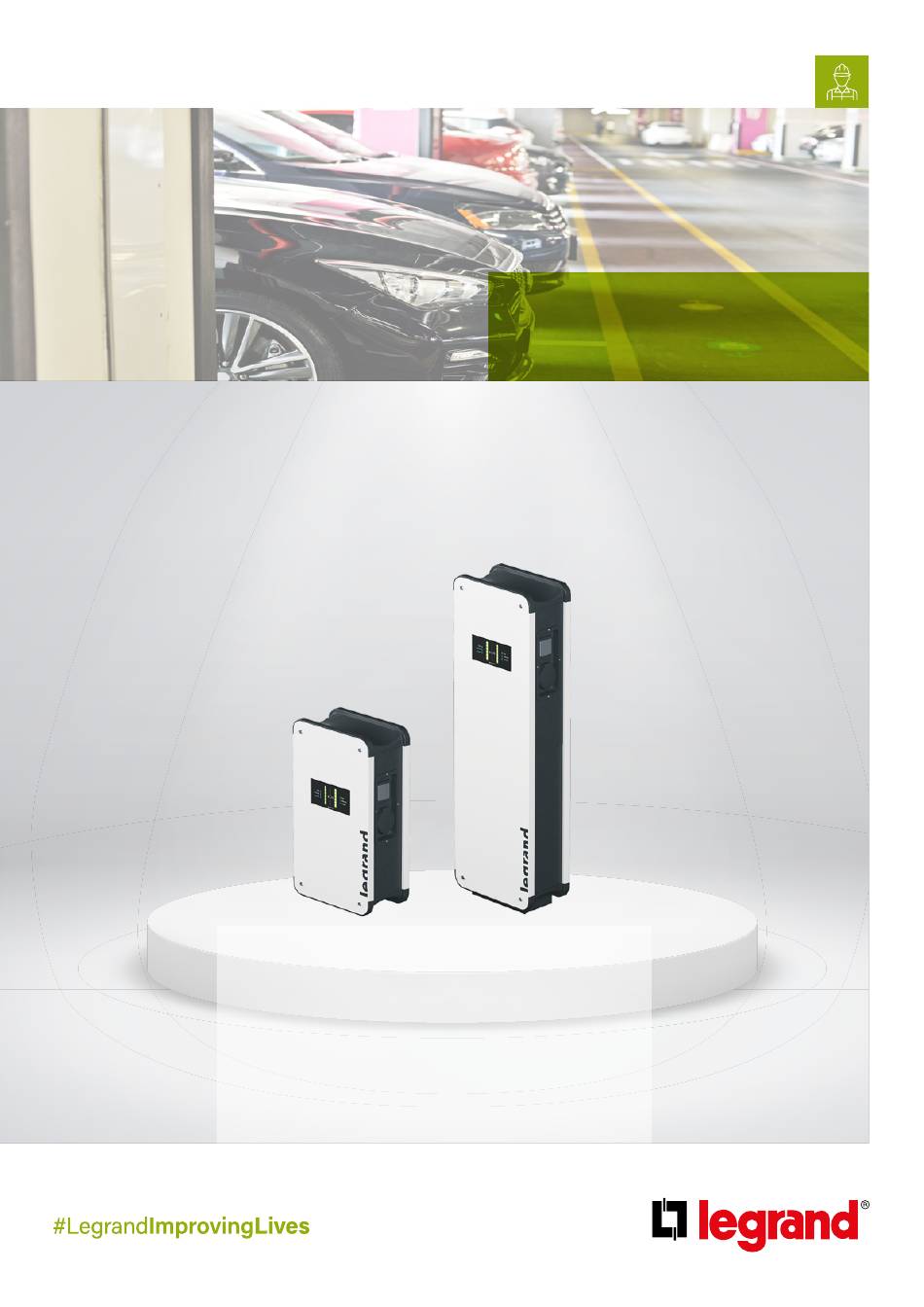

- Page 1 GUIDE INSTALLATEUR BORNES DE RECHARGE GREEN'UP CONTROL...
- Page 2 LEGRAND À VOS CÔTÉS POUR TOUS VOS PROJETS INFORMATIONS LÉGALES Les photos de présentation n’incluent pas toujours les équipements de protection individuelle mais ces derniers relèvent d’une obligation légale et réglementaire qu’il convient de respecter scrupuleusement. Conformément à sa politique d’amélioration continue, la Société se réserve le droit de modifier les spécifications et les dessins sans préavis.
- Page 3 Cas d'usage sans supervision Cas d'usage avec CPO Paramétrage contact externe Voyants Tableau des erreurs Maintenance Pièces détachées Plan d'entretien W W W . L E G R A N D . C O M GUIDE INSTALL ATEUR GREEN'UP CONTROL...
- Page 4 GUIDE INSTALLATEUR CONSIGNES DE SÉCURITÉ Tout manquement à la stricte application des procédures et au non-respect de ces recommandations pourra faire encourir à l’intervenant des risques d’accidents graves, mettant en danger les personnes et les biens (notamment, sans limitation, risques de brûlures, de chocs électriques...).
- Page 5 Utiliser exclusivement les produits et accessoires préconisés • Les opérations d’installation, d’utilisation et d’entretien des par le groupe Legrand dans le catalogue général, les notices, enveloppes et des éléments qui les composent doivent être les fiches techniques et l’ensemble des autres documents effectuées par du personnel qualifié, formé...
- Page 6 BORNES DE RECHARGE POUR VÉHICULES ÉLECTRIQUES GREEN'UP CONTROL Des bornes de recharge fiables et évolutives pour véhicules électriques, adaptées aux usages tertiaires (petits et grands commerces) ainsi qu’aux résidences collectives. Conçues pour une installation sur parking (intérieur ou extérieur) grâce à leur structure robuste en métal, elles peuvent être montées au sol avec un pied ou fixées au mur avec un habillage mural.
- Page 7 (1) : prise Mode 2 Type E standard franco/belge - (2) : prise Mode 2 Type F standard allemand 1330 1369 W W W . L E G R A N D . C O M GUIDE INSTALL ATEUR GREEN'UP CONTROL...
- Page 8 BORNES DE RECHARGE POUR VÉHICULES ÉLECTRIQUES GREEN'UP CONTROL FONCTIONS ET INSTALLATIONS AVEC OU SANS GESTION DE LA CHARGE DYNAMIQUE FONCTIONNEMENT STANDARD Pour une charge libre, sans supervision FONCTIONNEMENT CONNECTÉ À UN RÉSEAU IP (GESTION LOCALE) Le propriétaire gère les accès, la maintenance et le fonctionnement.
- Page 9 (Supervision du Parc, Gestion dynamique de la charge...) Legrand vous propose un accompagnement complet et une offre de services dédiés pour la réalisation de l'analyse fonctionnelle et la mise en service de votre projet.
- Page 10 Détail des bornes Les bornes sont livrées avec 1 compteur MID intégré pour chaque point de charge, lecteur RFID (activable/désactivable), GSM pour carte SIM opérateur de charge (non fournie), connexion Ethernet et Wi-Fi intégrés. Livrées avec 2 badges RFID non-enregistrés. BORNES AVEC PROTECTION INTÉGRÉE (POUR FIXATION AU SOL) Les versions équipées de pied pour fixation au sol intègrent un châssis équipé...
- Page 11 Type F 30 mA - 1 bobine à émission de tension - 2 bobines à émission de tension - 1 inter-sectionneur 100A W W W . L E G R A N D . C O M GUIDE INSTALL ATEUR GREEN'UP CONTROL...
- Page 12 Détail des bornes Les bornes sont livrées avec 1 compteur MID intégré pour chaque point de charge, lecteur RFID (activable/désactivable), GSM pour carte SIM opérateur de charge (non fournie), connexion Ethernet et Wi-Fi intégrés. Livrées avec 2 badges RFID non-enregistrés. BORNES AVEC PROTECTION INTÉGRÉE (POUR FIXATION AU MUR) Borne 7.4 kW réf.
- Page 13 Type F 30 mA adaptable Type F 30 mA - 1 bobine à émission de tension - 2 bobines à émission de tension W W W . L E G R A N D . C O M GUIDE INSTALL ATEUR GREEN'UP CONTROL...
- Page 14 Détail des bornes Les bornes sont livrées avec 1 compteur MID intégré pour chaque point de charge, lecteur RFID (activable/désactivable), GSM pour carte SIM opérateur de charge (non fournie), connexion Ethernet et Wi-Fi intégrés. Livrées avec 2 badges RFID non-enregistrés. BORNES À...
- Page 15 Réf. 0 580 28/38 - 1 x Mode 2 + 1 x Mode 3 Réf. 0 580 29/39 - 1 x Mode 2 + 2 x Mode 3 W W W . L E G R A N D . C O M GUIDE INSTALL ATEUR GREEN'UP CONTROL...
- Page 16 INSTALLATION DES BORNES La borne de recharge pour véhicules électriques Green'up Control peut être installée au mur ou sur pied pour fixation au sol. ▶ Toutes les étapes de montage sont disponibles sur les notices des bornes de recharge sur le catalogue en ligne.
- Page 17 0 590 53 pour fixation murale La borne à composer doit être associée à un kit réf. 0 590 54 pour fixation au sol W W W . L E G R A N D . C O M GUIDE INSTALL ATEUR GREEN'UP CONTROL...
- Page 18 INSTALLATION DES BORNES Fixation FIXATION AU SOL AVEC PIED FIXATION MURALE Nécessite une préparation du sol avec 4 points de fixation fixes tels que décrit ci dessous : min. 600 mm max. 1265 mm min. 900 mm max. 1300 mm Installation : pour respecter les conditions d'accessibilité...
- Page 19 6mA de détection des courants de défauts à composante continue, en Mode 3 (mono ou triphasé), Remarque : la protection 6mA DC étant incluse dans toutes les bornes Green'up Control, seul un differentiel de type A ou Type F est prescrit.
- Page 20 INSTALLATION DES BORNES Raccordement de la puissance (suite) Le raccordement par câbles aluminium nécessitent un adaptateur de raccordement Al/Cu spécifique obligatoire pour garantir un serrage fiable et éviter les risques d’échauffement BORNES 7.4 KW AVEC PROTECTION INTÉGRÉE (POUR FIXATION AU SOL) Les protections sont adaptées à...
- Page 21 Web l'ordre des phases d'alimentation pour chaque côté (p. 33). 4-50mm² 2.5-50mm² 4-35mm² 4-35mm² 3 Nm 4 Nm 4-35mm² 4-35mm² W W W . L E G R A N D . C O M GUIDE INSTALL ATEUR GREEN'UP CONTROL...
- Page 22 INSTALLATION DES BORNES Raccordement de la puissance (suite) Le raccordement par câbles aluminium nécessitent un adaptateur de raccordement Al/Cu spécifique obligatoire pour garantir un serrage fiable et éviter les risques d’échauffement BORNES 7.4 KW AVEC PROTECTION INTÉGRÉE (POUR FIXATION AU MUR) Les protections sont adaptées à...
- Page 23 Pour assurer un équilibrage correct des phases il est nécessaire de déclarer dans l'interface Web l'ordre des phases d'alimentation pour chaque côté (p. 33). W W W . L E G R A N D . C O M GUIDE INSTALL ATEUR GREEN'UP CONTROL...
- Page 24 Rappel norme : Les bornes Green'up Control ont une protection 6mA DC intégrée, il faut donc les associer à un différentiel de Type A ou Type F pour répondre à la norme IEC 61851-1. et être conforme à la norme IEC 60364-7-722.
- Page 25 Pour assurer un équilibrage correct des phases il est nécessaire de déclarer dans l'interface Web l'ordre des phases d'alimentation pour chaque côté (p. 33). W W W . L E G R A N D . C O M GUIDE INSTALL ATEUR GREEN'UP CONTROL...
- Page 26 INSTALLATION DES BORNES Raccordement de la communication La supervision des bornes Green'up Control est possible à distance via une connexion Ethernet pouvant être réalisée par un raccordement à un réseau LAN, Wi-Fi ou 4G. Une fois raccordé, il sera nécessaire de connecter son PC afin de modifier et compléter les paramètres du réseau utilisé...
- Page 27 La carte micro SIM est à insérer contacts vers la carte électronique dans le support situé à côté des ports RJ 45 SIM 4G SIM 4G W W W . L E G R A N D . C O M GUIDE INSTALL ATEUR GREEN'UP CONTROL...
- Page 28 RACCORDEMENT GESTION DYNAMIQUE DE LA CHARGE (DLM) Grâce à la gestion dynamique de la charge, les bornes Green'up Control adaptent en temps réel la puissance de recharge disponible entre plusieurs véhicules, sans dépasser la limite fixée. C’est la solution idéale pour une recharge intelligente, sans risque de disjonction, même en cas de forte demande énergétique sans...
- Page 29 Slave 3 Switch Il est également possible de câbler directement un compteur RS 485 sur la borne de recharge Master W W W . L E G R A N D . C O M GUIDE INSTALL ATEUR GREEN'UP CONTROL...
- Page 30 INSTALLATION DES BORNES Raccordement du contact externe FONCTIONNEMENT DU CONTACT EXTERNE SUR UNE BORNE DE RECHARGE Le contact externe permet de contrôler l’autorisation de la charge en fonction de son état (ouvert ou fermé). Son comportement varie selon l'activation ou non de la gestion d’accès par badge RFID. Chaque point de charge peut fonctionner différement.
- Page 31 0.25 Nm 0.25 Nm 12 VDC 12 VDC 12 VDC L'activation du contact externe demande un paramétrage spécifique ▶ p. 37 W W W . L E G R A N D . C O M GUIDE INSTALL ATEUR GREEN'UP CONTROL...
- Page 32 MISE EN SERVICE 1ère mise en service Une fois la borne installée et câblée, la mise en service peut être réalisée. Mettre les protections sur ON - protections générales dans le coffret ou armoire - protection dans la borne dans le cas de borne avec protection intégrée Les voyants de la borne clignotent dans différentes couleurs pour passer ensuite en vert fixe (p.
- Page 33 Une fois connectée une interface apparait avec un menu. Vous trouverez ci dessous les différentes fonctionnalités disponibles dans chaque rubrique : W W W . L E G R A N D . C O M GUIDE INSTALL ATEUR GREEN'UP CONTROL...
- Page 34 PARAMÉTRAGE DES BORNES Premières étapes Dans les pages suivantes, les paramètres présentés ont été réalisés avec le mode "operator". Avant de commencer les actions spécifiques le paramétrage des bornes, il est important de réaliser ces étapes de réglages. RÉGLAGE DE L'HEURE La modalité...
- Page 35 • Dans le menu TABLEAU DE BORD, régler l’intensité maxi pour chaque coté de la borne (intensité délivrée au connecteur). W W W . L E G R A N D . C O M GUIDE INSTALL ATEUR GREEN'UP CONTROL...
- Page 36 PARAMÉTRAGE DES BORNES Présentation des écrans TABLEAU DE BORD : INFORMATIONS GÉNÉRALES DE CONSOMMATION Permet de visualiser les informations sur : - l'état de la charge - l'état de la borne de recharge (consommation en Wh, visualisation des défauts, nombre de sessions de charge...) - historique des sessions de charge (total, durée et consommation moyenne).
- Page 37 Pour charger plusieurs badges, aller dans le menu Listes blanches RFID. Pour ajouter / supprimer un badge, voir p. 36 W W W . L E G R A N D . C O M GUIDE INSTALL ATEUR GREEN'UP CONTROL...
- Page 38 PARAMÉTRAGE DES BORNES Présentation des écrans (suite) LISTE BLANCHES : GESTION DES BADGES Permet la gestion des badges RFID : ajouter ou supprimer un badge, importer ou exporter une liste de badges. Lors d'une connexion OCPP les badges présents dans cette liste sont prioritaires sur le back-end. Cas d'usage gestion des badges p.
- Page 39 Pour toute modification de mot de passe il est important de créer un badge de récupération. W W W . L E G R A N D . C O M GUIDE INSTALL ATEUR GREEN'UP CONTROL...
- Page 40 PARAMÉTRAGE DES BORNES CAS D'USAGE SANS SUPERVISION Pour réaliser ces opérations, il faut que votre connexion soit faite sous le mode "operator" ou "installer" Paramétrer la borne en charge libre (immédiate sans badge) Permet l'accès libre à la recharge sans gestion d'autorisation. •...
- Page 41 Dans le cas d'une gestion dynamique de la charge (DLM) tous les badges présents dans la liste blanche des bornes Esclave doivent être enregistrés dans la liste blanche de la borne Maitre. W W W . L E G R A N D . C O M GUIDE INSTALL ATEUR GREEN'UP CONTROL...
- Page 42 PARAMÉTRAGE DES BORNES CAS D'USAGE SANS SUPERVISION Pour réaliser ces opérations, il faut que votre connexion soit faite sous le mode "operator" ou "installer" Paramétrer la borne avec gestion d'accès (badges) - suite POUR AJOUTER UN BADGE PAR LE LECTEUR DE LA BORNE •...
- Page 43 En cas d’erreur dans le choix du connecteur, deux solutions s’offrent à vous : - Supprimer le badge et recommencer l’enregistrement. - Recharger la liste (.csv) après avoir corrigé le connecteur. W W W . L E G R A N D . C O M GUIDE INSTALL ATEUR GREEN'UP CONTROL...
- Page 44 PARAMÉTRAGE DES BORNES CAS D'USAGE SANS SUPERVISION Paramétrer les adresses IP LAN ou WLAN pour connexion réseau local Cela permet de connecter les bornes à un réseau IP local. • Dans le menu RÉSEAU, - passer le champ Afficher la configuration LAN à Afficher - entrer les adresses IP...
- Page 45 également possible de connecter les bornes via un réseau IP LAN ou WLAN et d'utiliser un modem GSM externe pour les connecter au serveur OCPP. W W W . L E G R A N D . C O M GUIDE INSTALL ATEUR GREEN'UP CONTROL...
- Page 46 PARAMÉTRAGE DES BORNES CAS D'USAGE AVEC CPO Paramétrer le mode operé (avec opérateur de charge) - suite • Dans le menu ARRIÈRE PLAN (BACK END), renseigner les champs : - Type de connexion : choisir le mode de connexion adéquat (GSM, Ethernet, Wlan…) - OCPP chargeboxidentity : UID de connexion au serveur OCPP - URL OCPP : renseigner l’URL du serveur OCPP de l'opérateur de charge (CPO)
- Page 47 INPUT_AUTH dans la liste locale de la borne. En cas de charge avec cette entrée, le tableau de bord indiquera "Input" pour le badge enregistré (p. 28) W W W . L E G R A N D . C O M GUIDE INSTALL ATEUR GREEN'UP CONTROL...
- Page 48 PARAMÉTRAGE DES BORNES Voyants sur la borne Une fois la borne Green'up Control paramétrée, les voyants fonctionnels sont vert et bleu (fixe ou clignotant). Si le voyant en face avant est rouge, un défaut est présent. Prêt pour la charge...
- Page 49 Le menu Tableau de bord permet d’accéder aux informations relatives aux défauts en cours de détection, facilitant ainsi le diagnostic et l’identification des anomalies ▶ p. 28 W W W . L E G R A N D . C O M GUIDE INSTALL ATEUR GREEN'UP CONTROL...
- Page 50 MAINTENANCE Pièces détachées Références de produits Références Type de produit finis compatibles Toutes les bornes de 9 820 00 Porte avec verre sérigraphié recharge Toutes les bornes de 9 820 01 Compteur de mesure MID recharge Toutes les bornes de 9 820 02 Carte de puissance avec câble recharge...
- Page 51 Les nouvelles bornes de recharge pour véhicules électriques Green'up Control tiennent compte des principes de l’économie circulaire tels que la modularité et la réparabilité. Leur conception permet un démontage facile des pièces et leur remplacement, prolongeant ainsi la durée de vie du produit et réduisant la génération de déchets.
- Page 52 MAINTENANCE Plan d'entretien Durant son utilisation, votre borne de recharge peut être exposée à différents facteurs tels que des variations de températures très basses ou très élevées, des surtensions, un environnement hostile, corrosif, pollution ambiante (exemple : poussières, humidité, animaux, brouillard salin…), l’usure de fonctionnement (exemple : relais, connecteurs…), etc. Effectuer les différentes opérations d’entretien aux intervalles préconisés assurera un fonctionnement de la borne de recharge dans des conditions optimales et maximisera sa durée de vie.
- Page 53 6 mois (1) À moduler en fonction des conditions d’installation et d’usage (2) Certains véhicules demandent une terre < 30 ohms W W W . L E G R A N D . C O M GUIDE INSTALL ATEUR GREEN'UP CONTROL...
