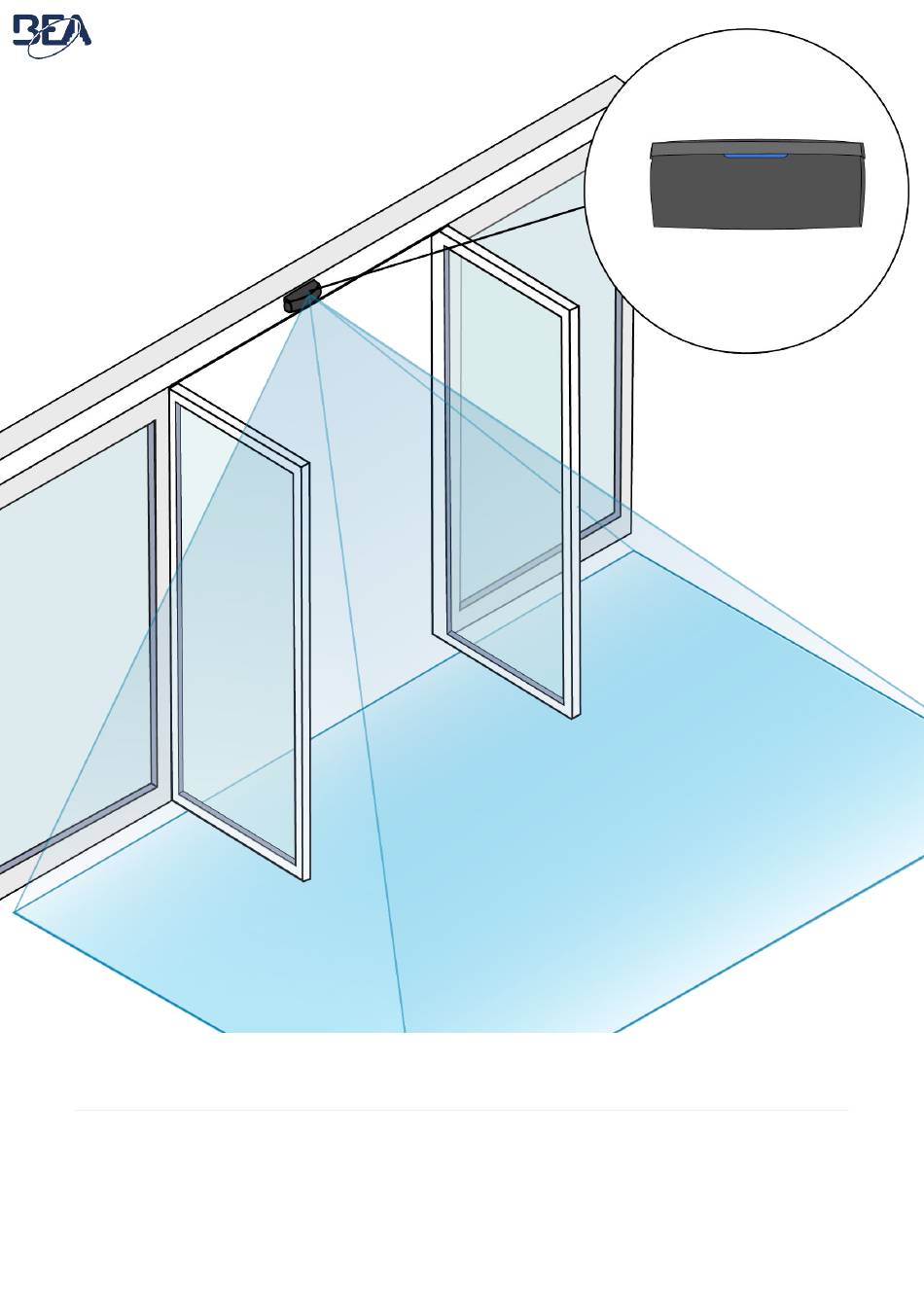

- Page 1 ELIX Détecteur d’ouverture intelligent pour portes battantes automatiques Manuel de l’utilisateur applicable aux versions logicielles SW 0100 et ultérieures (voir l’étiquette de suivi sur le produit)
- Page 2 1. UTILISATION PRÉVUE L’ELIX est un détecteur d’ouverture intelligent pour les portes automatiques, doté de la technologie avancée FMCW. Il détecte les mouvements, s’adapte au flux de personnes et active l’ouverture de la porte en fonction de l’intention des usagers. Grâce à l’analyse combinée de la direction et de la vitesse, ce dispositif permet aux utilisateurs de se déplacer de façon naturelle et confortable, il optimise...
- Page 3 2. CONSEILS Évitez toute exposition aux Ne couvrez pas le détecteur. Évitez toute présence d’objets vibrations, à la condensation ainsi mobiles dans le champ de détection qu’aux variations brusques ou ainsi que de pièces métalliques à extrêmes de température. proximité du détecteur susceptibles d’obstruer le champ de détection.
- Page 4 SORTIE 1 : ouverture SORTIE 2* SORTIE 3* * Dans la version actuelle de l'ELIX, seule la sortie 1 est fonctionnelle et dédiée à l’ouverture de la porte. Les sorties 2 et 3 ne sont pas attribuées et sont réservées à de prochaines fonctionnalités.
- Page 5 Une fois l’appairage effectué, la LED blanche Bluetooth® s’allume. La marque verbale Bluetooth® et les logos sont des marques déposées détenues par Bluetooth SIG, Inc., et toute utilisation de ces marques par BEA SA se fait sous licence. Les autres marques commerciales et noms commerciaux appartiennent à leurs propriétaires respectifs.
- Page 6 7. INSTALLATION VIA L’INTERFACE DU DÉTECTEUR Veuillez noter que seuls les réglages de base de l’utilisateur sont disponibles via l’interface du détecteur. Pour accéder à l’ensemble des paramètres, utilisez l’application mobile ELIX (voir page 5). DIP-SWITCH DIP 1 DIP 2 DIP 3 DIP 4 Côté de montage...
- Page 7 2) Réinitialisation aux valeurs d’usine : Appuyer longuement (> 4 s) sur les deux boutons simultanément pour réinitialiser le détecteur aux valeurs d’usine. APPRENTISSAGE PAR BOUTON Apprentissage - Environnement • Appuyez sur le bouton noir inférieur pendant 2 secondes pour lancer la phase d’apprentissage. La LED commence à...
- Page 8 8. DÉPANNAGE Statut Explication/Solution La porte reste Le détecteur est hors tension. fermée. La LED Vérifiez le câblage et l’alimentation électrique. reste éteinte. Le paramètre de contrôle de la porte est réglé sur la valeur « Fermé ». Réglez le contrôle de la porte sur « Auto » via l’application mobile > Paramètres >...
- Page 9 9. SPÉCIFICATIONS TECHNIQUES Technologie FMCW, Mowa inside (micro-ondes) Fréquence émise 60 GHz Puissance émise < 20 dBm PIRE Densité de puissance émise < 5 mW/cm² Mode de détection Mouvement Champ de détection max. 6 m x 5 m La plage de détection effective dépend de la hauteur et de la position de montage du détecteur.
- Page 10 | F +32 4 361 28 58 | info-eu@beasensors.com| WWW.BEASENSORS.COM Fabriqué par : BEA SA - LIEGE Science Park - Allée des Noisetiers 5 - 4031 Angleur - Belgique - T +32 4 3616565 - F +32 4 3612858 - info-eu@beasensors.com - www.beasensors.com À...
