Guide pratique Danfoss Icon2 TM

Chau er et refroidir avec Icon2

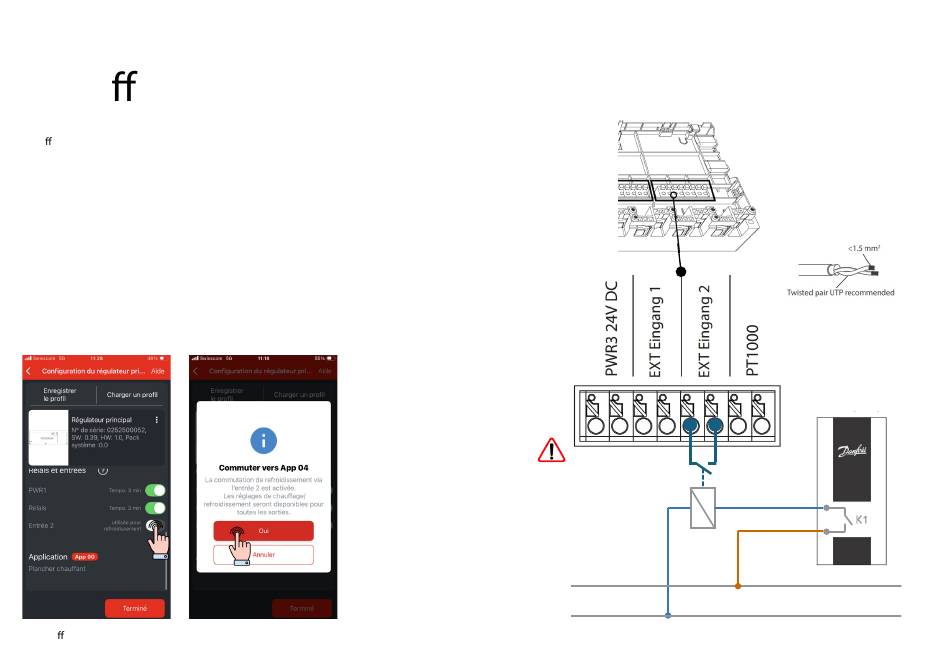

Chau er et refroidir avec le répartiteur de
régulation Icon2 et une pompe à chaleur
Le contact de refroidissement sur la bar-
rette de régulation ou le thermostat d'am-
biance passe en mode refroidissement à
l'aide d'un signal externe de 24 V/230 V via
le contact de commutation de la pompe à
chaleur (K1) et le relais externe (K2).
Tant que le contact de commutation pour
le mode refroidissement est soumis à une
tension de 24 V/230 V, le système est en
Le chau age/refroidissement doit être activé dans l'application Icon2
mode refroidissement.
Important:
pour chaque régulateur principal Icon2
utilisé, un relais de commutation (K2)
externe est également requis. (Voir page
suivante)
Attention:
le relais de commutation externe K2 n'est
pas compris dans la livraison. La livraison
chez le client est assurée par l'électricien.
TM
TM
IN 2 est sans potentiel, la
IN 2 ist Potentialfrei,
longueur du câble entre le
Kabellänge zwischen Relais K2
und Klemme IN 2 darf max. 3m relais K2 et la borne IN 2 ne
nicht überschreiten
doit pas dépasser 3 m.
L
N
Icon2 Hauptregler Icon2 régulateur principal
088U2101 – 15 canal
088U2101 – 15 Kanal
Pompe à chaleur
Wärmepumpe
K1
Relais de
Externes
commutation
Schaltrelais K2
externe K2
10 / 28
