Bertilo Simplo 2 Mode D'emploi
Manuels Connexes pour Bertilo Simplo 2
Sommaire des Matières pour Bertilo Simplo 2

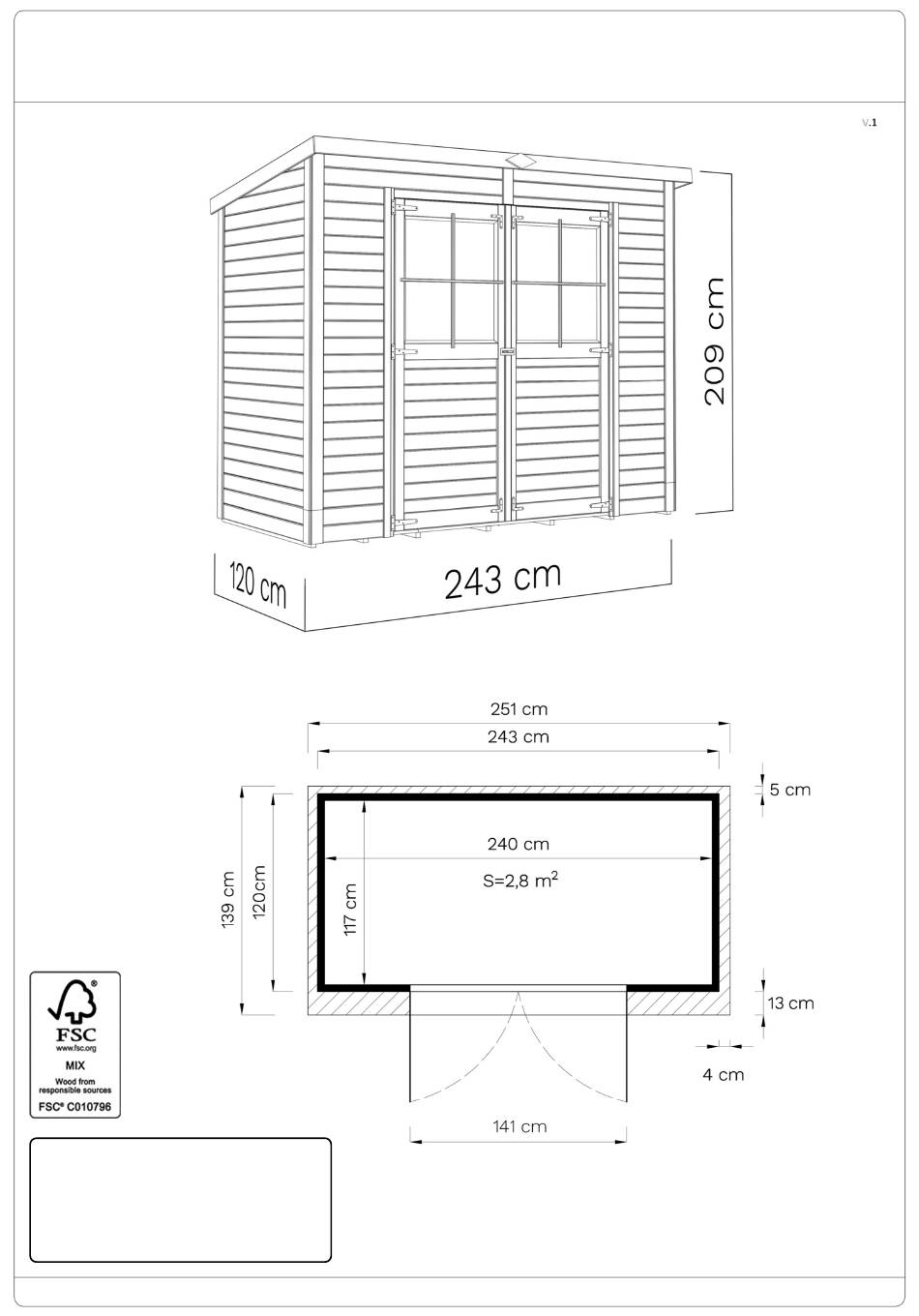

- Page 1 14PENT2NF DE - Technische Änderungen vorbehalten. Alle Maβe sind ca. Maβe. EN - Technical modifications reserved. All dimensions are approximate dimensions.
- Page 2 14PENT2NF Bevor Sie beginnen • Es ist empfehlenswert sich etwas Zeit zu nehmen, um die Aufbauanleitung anzusehen, bevor mit dem Aufbau begonnen wird. • Alle Schritte für den Aufbau werden – auch in Detailbildern – dargestellt. • Die vorgegebene Reihenfolge ist zu beachten. • Bitte prüfen Sie vor dem Aufbau anhand der Teileliste die Vollständigkeit und den Zustand der Lieferung.
- Page 3 14PENT2NF Details in mm (Tolerance/Toleranz ...-+ 2mm) Details in mm (Tolerance/Toleranz ...-+ 2mm) Pcs. Pcs. 16 x 1174 x 1770 42 x 1174 x 1863 30 x 718 x 1766 42 x 450 x 1863 42 x 450 x 1863 42 x 175 x 1174 42 x 175 x 1174 39 x 175 x 1174...
- Page 4 14PENT2NF Details in mm (Tolerance/Toleranz ...-+ 2mm) Details in mm (Tolerance/Toleranz ...-+ 2mm) Pcs. Pcs. 12 x 70 x 1856 12 x 70 x 180 1343 12 x 42 x 1848 12 x 42 x 1766 1382 1435 12 x 42 x 1680 12 x 42 x 360 12 x 42 x 180 15 x 15 x 732...
- Page 5 Empfohlen bei Aufbau auf besonders feuchtem Untergrund. (Nicht im Lieferum- 14PENT2NF fang enthalten!) Recommended for assembly on moist ground. (Not included!) * Unterlegpads / * Imprägniert Kantholz / * Schraube / * Pa o Pads * Impregnated beam * Screw 40*60*2404 mm 4,5*70 mm Min.
- Page 6 14PENT2NF Ø 4 mm Ø 8 mm 35 mm x 24 St 1106 50 mm x 3 St Holzschutzmi#el / Wood preserva&ve...
- Page 7 14PENT2NF NB! 1448 mm 4 mm 50 mm x 20 St 4 mm 35 mm x 12 St...
- Page 8 14PENT2NF 4 mm 50 mm x 12 St 14 mm 1435 4 mm 35 mm x 8 St 1435...
- Page 9 14PENT2NF 1331 4 mm 50 mm x 8 St 1381 4 mm 50 mm x 8 St 4 mm 50 mm x 2 St...
- Page 10 14PENT2NF 4 mm 50 mm x 8 St 4 mm 50 mm x 8 St...
- Page 11 14PENT2NF 50 mm x 8 St 4 mm 4 mm 50 mm x 8 St...
- Page 12 14PENT2NF 4 mm 1399 120 mm x 4 St 70 mm x 4 St...
- Page 13 14PENT2NF 35 mm x 10 St 30 mm 35 mm x 12 St 35 mm x 6 St 35 mm x 12 St...
- Page 14 14PENT2NF 1442 4 mm 35 mm x 14 St 1367 4 mm 35 mm x 10 St...
- Page 15 14PENT2NF 35 mm x 18 St 4 mm 35 mm x 24 St 1343 1343...
- Page 16 14PENT2NF 4 mm 35 mm x 22 St 1343 4 mm 35 mm x 16 St...
- Page 17 14PENT2NF 27.1 42.1 1516 1393 1355 4 mm 35 mm x 4 St 1392 1353 25 mm x 10 St 1352 30 mm x 12 St 1349/1350...
- Page 18 14PENT2NF 4 mm 4 mm 29.1 4 mm 8 mm 30.1 1517 30.2 30 mm x 8 St 8 mm 1517...
- Page 19 35 mm x 3 St 30 mm x 8 St 25 mm x 20 St 1556 1562 4 mm 1562 1382 35 mm x 14 St 1382 1562 1382 Baltic Connexions Oü Voldi tee 10, Tabivere alevik, 49127, Tartumaa, Estonia www.BERTILO.com...
