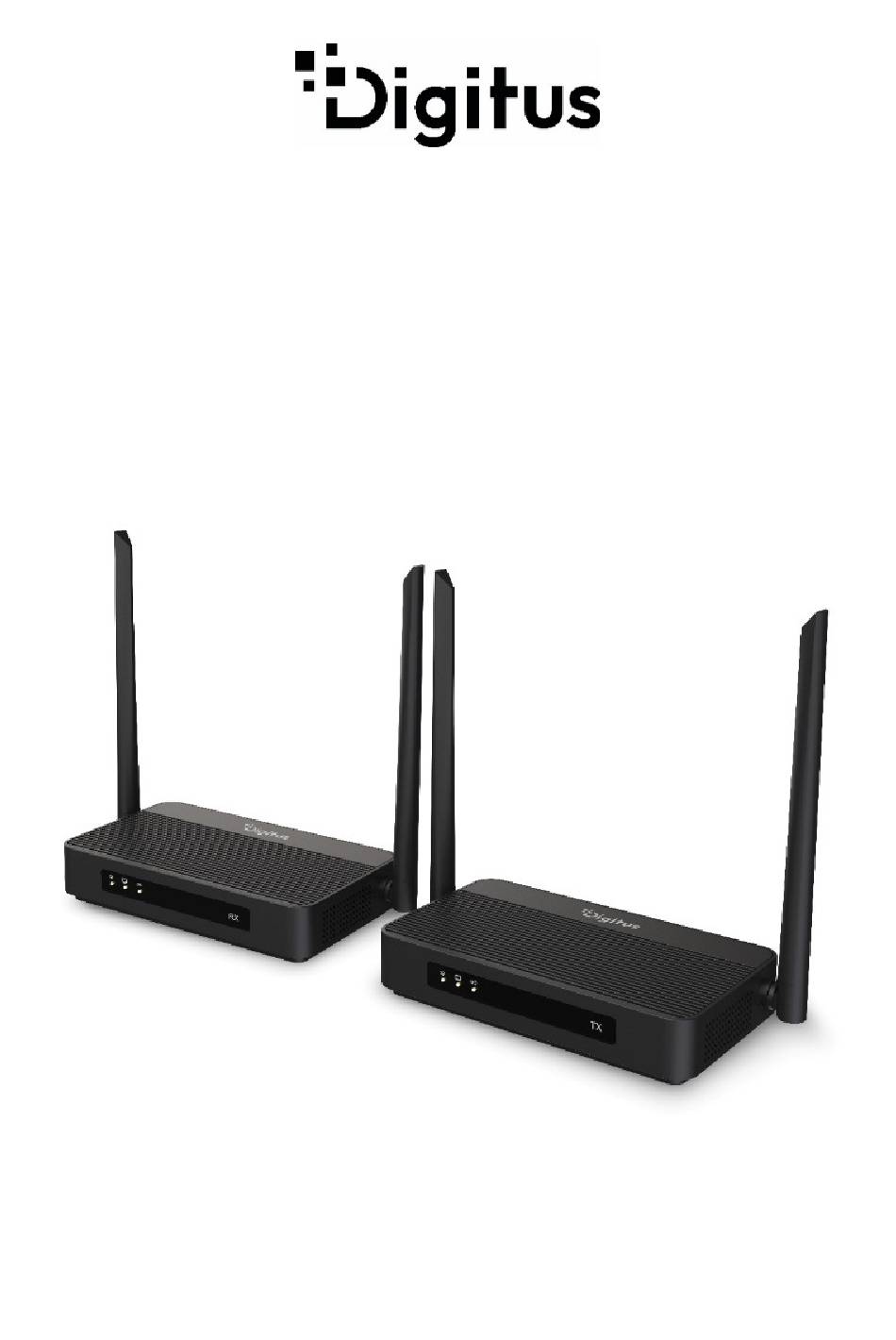

- Page 1 Kit d'extension KVM HDMI sans fil 4K Extension, 4K/60 Hz, 100 m Manuel d'installation DS-55360...
- Page 2 Table des matières Introduction .................. 3 Contenu de l'emballage ..............4 Caractéristiques principales ............4 Spécifications du produit ..............5 4.1. Spécifications de l'émetteur ..........5 4.2. Spécifications du récepteur ..........6 Présentation du produit ..............8 5.1. Présentation du transmetteur ..........8 5.2.
- Page 3 1. Introduction Le kit d'extension KVM HDMI sans fil 4K permet la transmission sans fil de signaux vidéo et audio HDMI dans une résolution Ultra HD impressionnante (4K/60 Hz) sur une distance pouvant atteindre 100 mètres, sans aucun câble et avec une image claire. Grâce à la conception de la dernière puce de codage (architecture de traitement parallèle propriétaire) et à...
- Page 4 2. Contenu de l'emballage 1x unité émettrice 1x récepteur 2 câbles de connexion HDMI (1,5 m) 1 câble USB-A vers USB-C (1,0 m) 2 câbles d'extension IR (1,5 m) 2x bloc d'alimentation 12 V/1,5 A (1,5 m) ...
- Page 5 4. Spécifications du produit 4.1. Spécifications de l'émetteur Entrée HDMI HDMI 2.0 Version HDCP HDCP 2.2 Résolution d'entrée 4096 x 2160/60 ips/30 ips/24 ips ; 3840 x 2160/60 ips/30 ips/24 ips ; 1080p/120/60 ips ; 1080p/60 ips ; 1080p/30 ips ; 1080p/24 ips ; 1080i/50 ips ; 1080i/60 ips ;...
- Page 6 Largeur de canal 20 MHz, 40 MHz et 80 MHz Amplificateur de 20 dBm (max.) puissance RF Antennes 2 antennes haute sensibilité 5 dBi Distance jusqu'à 100 m (vue dégagée) Ports E/S 1 entrée HDMI / 1 sortie HDMI 1x USB-C / 1x entrée IR / 1x sortie IR 1x bouton d'alimentation / 1x CC 3x LED d'état Alimentation...
- Page 7 Sécurité WPA2-AES128 Advanced Encryption Standard et protocole de codage propriétaire et algorithmes de transmission pour garantir une sécurité élevée des données Fonction IR étendue Large bande passante de 38 KHz à 56 KHz KVM USB Connexion souris/clavier/écran tactile Norme sans fil IEEE 802.11a/b/g/n/ac 5,8 G Fréquence WIFI 5,150 GHz ~ 5,825 GHz...
- Page 8 5. Présentation du produit 5.1. Présentation du transmetteur...
- Page 9 Alimentation CC (12 V/1,5 A) Port IR : connecter avec le câble de réception IR USB-C : connecter à l'USB de la source vidéo pour la fonction USB KVM ou le contrôle arrière de l'écran tactile Entrée HDMI : connexion à la source vidéo Sortie HDMI (sortie en boucle) : connexion à...
- Page 10 5.2. Présentation du récepteur Alimentation électrique CC (12 V/1,5) en entrée...
- Page 11 2x USB-A : connexion à la souris et au clavier pour la fonction KVM USB, vous pouvez également connecter le port USB de l'écran tactile pour le contrôle arrière de l'écran tactile Port IR in : connexion avec le câble de réception IR Sortie HDMI : connexion à...
- Page 12 6. Guide d'installation Sortie HDMI en boucle Émetteur Source vidéo (affichage local) (TX) Récepteur (RX) Écran Commencez par connecter le récepteur à votre écran. Connectez ensuite l'émetteur à votre source vidéo.
- Page 13 6.1. Connexion de l' Récepteur (RX) Connectez le récepteur sur la sortie « HDMI OUT » à l'aide d'un câble HDMI à l'entrée « HDMI IN » de votre écran. Connectez l'adaptateur secteur au port d'alimentation « DC 12V » du récepteur.
- Page 14 Fonction d'appairage automatique Après avoir mis les deux appareils sous tension, il faut environ 30 à 50 secondes pour que l'émetteur et le récepteur se connectent automatiquement et commencent à transmettre le signal AV. 6.3. Connexion de la transmission infrarouge 6.3.1.
- Page 15 Connectez le câble de réception IR (1) au connecteur du récepteur marqué « IR IN ». Veuillez tester différents emplacements avant de fixer définitivement la LED IR. Remarque : la bande adhésive peut provoquer une décoloration sur certaines surfaces ou laisser des résidus adhésifs après avoir été retirée. Une fois que vous avez connecté...
- Page 16 Assurez-vous que la LED du câble IR est placée exactement au-dessus du capteur infrarouge de l'écran (avec certains équipements, cela doit être fait avec une grande précision). La position exacte peut être facilement trouvée en éclairant le panneau avant avec une lampe torche et en recherchant la fenêtre du capteur IR.
- Page 17 Vers le récepteur Connectez votre souris et/ou votre clavier aux connecteurs marqués « souris/clavier » sur le récepteur. Une fois que vous avez connecté le câble USB-C et votre souris/clavier conformément à la description ci-dessus, prenez votre souris/clavier et utilisez-les. Le récepteur enverra alors les signaux de la souris/du clavier à...
- Page 18 Q2. Aucune connexion ou mauvaise connexion entre l'émetteur et le récepteur Éloignez l'émetteur et/ou le récepteur des sources HDMI et des équipements Wi-Fi connectés situés à proximité immédiate. Ceux-ci peuvent affecter la portée. Un léger ajustement de la position de l'émetteur et/ou du récepteur peut déjà...
- Page 19 Q4. Pourquoi la latence est-elle parfois supérieure à 16 ms ? La latence de transmission de l'appareil dépend de plusieurs facteurs. Pour mesurer la latence avec précision, les conditions suivantes doivent être remplies : Variation de la latence d'affichage : Les différents écrans présentent des différences de latence inhérentes.
- Page 20 8. Consignes de sécurité Veuillez lire attentivement ces consignes avant d'utiliser l'appareil et les conserver pour référence ultérieure. Respectez tous les avertissements et instructions concernant cet appareil À utiliser uniquement à l'intérieur N'exposez pas l'appareil à la pluie, à l'humidité, à des vapeurs ou à ...
- Page 21 Ce produit n'est pas un jouet. Tenir hors de portée des enfants Ne connectez l'adaptateur au secteur qu'après avoir vérifié que la tension secteur correspond à la valeur indiquée sur les plaques signalétiques Ne connectez jamais un adaptateur secteur s'il est endommagé. Dans ...
- Page 22 9. Gamme de fréquences et puissance d'émission maximale Norme WiFi : IEEE 802.11.b/g/n/ac 5,8G Canal : 36/40/44/48 Fréquence centrale : 5150-5350 MHz ; 5470-5725 MHz ; 5725-5850 MHz ; 5850-5925 MHz (Les bandes de fréquences spécifiques utilisées sont soumises aux réglementations légales de chaque pays Bande passante : prise en charge de 20 MHz, 40 MHz, 80 MHz ...
