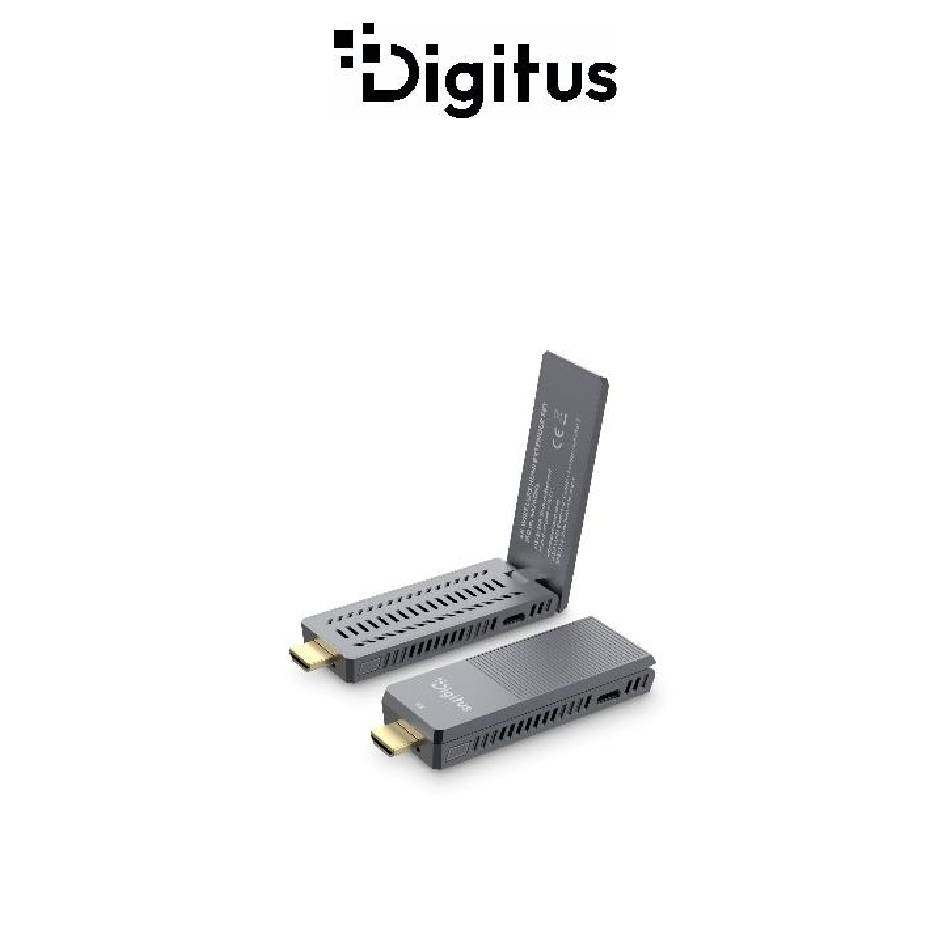

- Page 1 Kit d'extension HDMI sans fil 4K, 4K/60 Hz, 150 m Manuel d'installation DS-55359...
- Page 2 Table des matières Introduction ................3 1. Contenu de l'emballage ............4 2. Caractéristiques principales ..........5 3. Caractéristiques techniques ..........6 3.1. Spécifications de l'émetteur (TX) ........6 3.2. Spécifications du récepteur (RX) ......... 9 4. Présentation du produit ............11 4.1.
- Page 3 Introduction Bénéficiez d'une transmission d'images sans fil de la plus haute qualité grâce à l'extendeur HDMI sans fil 4K (150 m, 4K/60 Hz). Ce puissant ensemble émetteur-récepteur permet la transmission sans fil de signaux vidéo et audio HDMI dans une résolution UHD ultra-nette jusqu'à...
- Page 4 Une sécurité maximale est assurée par le cryptage AES 128 bits en combinaison avec le protocole d'authentification WPA2 (WPA2-PSK / WPA2-Enterprise). Les normes actuelles telles que HDMI 2.0 et HDCP 2.2 sont prises en charge, ce qui signifie que même les contenus protégés peuvent être lus dans la meilleure qualité...
- Page 5 2. Caractéristiques principales Transmission sans fil du signal HDMI 4K UHD (4K/60 Hz) ▪ jusqu'à 150 m (antenne dépliée, vue dégagée) Transmission sans fil du signal HDMI 4K UHD (4K/60 Hz) ▪ jusqu'à 100 m (antenne repliée, vue dégagée) Prend en charge des résolutions jusqu'à 4K UHD ▪...
- Page 6 3. Caractéristiques techniques 3.1. Spécifications de l'émetteur (TX) Paramètre Description Version HDMI en entrée HDMI 2.0 Version HDCP HDCP 2.2 Résolution d'entrée 4096 x 2160/60 ips/30 ips/24 ips ; 3840 x 2160/60 ips/30 ips/24 ips ; 1080p/120/60 ips ; 1080p/60 ips ; 1080p/30 ips ;...
- Page 7 L'utilisation spécifique des fréquences dépend des réglementations locales Bande passante 866 Mbps (5 GHz uniquement) Débit 70 Mbps maximum Largeur de canal Prend en charge 20 MHz, 40 MHz et 80 MHz Amplificateur de Maximum 17 dBm puissance RF Sécurité WPA2-AES128 Norme de chiffrement avancée Antennes...
- Page 8 Indicateurs LED 2 LED (indicateurs d'alimentation et d'état) Alimentation 5 V/2 A (alimentation USB) Consommation 10 W Dimensions L 9,1 x l 3,4 x H 1,5 cm Poids 65 g Température de 0 °C à +40 °C fonctionnement : Température de stockage : 0 °C à +60 °C Humidité...
- Page 9 3.2. Spécifications du récepteur (RX) Paramètre Description Version de sortie HDMI HDMI 2.0 Version HDCP HDCP 2.2 Résolution de sortie Jusqu'à 4K40 Format audio Canal audio 2 canaux Latence Environ 100 ms Norme sans fil IEEE 802.11a/b/g/n/ac 5,8 G Fréquence WIFI 5,150 GHz ~ 5,825 GHz Bandes de fréquence 5150-5350 MHz ;...
- Page 10 Sécurité WPA2-AES128 Norme de chiffrement avancée Antennes 2 antennes haute sensibilité 3 dBi Distance Transmission sans fil du signal HDMI jusqu'à 150 m (antenne dépliée, vue dégagée) Transmission sans fil du signal HDMI par jusqu'à 100 m (antenne repliée, vue dégagée) Ports E/S Sortie HDMI x 1 ;...
- Page 11 Humidité de 10 % à 80 % d'humidité relative fonctionnement : Humidité de stockage : 5 % à 90 % d'humidité relative 4. Présentation du produit 4.1. Présentation de l'émetteur 1. Entrée HDMI : connectez-vous au port HDMI de l'appareil source.
- Page 12 2. Bouton d'action : appuyez brièvement pour démarrer la diffusion ; appuyez longuement pendant 5 secondes pour réinitialiser. Définitions des fonctions Description des boutons Clic simple Démarrer la diffusion / Arrêter la diffusion Appui long pendant 5 Réinitialiser secondes 3. LED : l'état détaillé de la LED est décrit dans le tableau ci- dessous : Indicateur LED Description...
- Page 13 4. Port USB-C : le port USB-C sert à connecter une alimentation externe. Assurez-vous que l'alimentation (port USB ou chargeur USB) fournit 5 V/2 A pour des performances optimales. 4.2. Présentation du récepteur 1. Sortie HDMI : connectez-vous à un moniteur ou à un projecteur.
- Page 14 2. Bouton d'action : appuyez longuement pendant environ 9 secondes pour réinitialiser. 3. LED : l'état détaillé de la LED est décrit dans le tableau ci- dessous : Indicateur LED Description Clignotant en bleu En attente de connexion Bleu fixe Connecté...
- Page 15 5. Installation du récepteur 1. Connectez le récepteur au port HDMI de votre écran. 2. Alimentez le récepteur en connectant son port USB-C au port USB de l'écran à l'aide du câble USB fourni ou d'un adaptateur de charge USB externe.
- Page 16 Remarque : Le récepteur nécessite une alimentation électrique de 5 V/2 A. Si votre moniteur ne peut pas fournir une alimentation suffisante, veuillez utiliser un adaptateur secteur externe pour garantir un fonctionnement correct. Instructions du fabricant : 1. La distance de transmission avec une visibilité limitée ne peut être déterminée de manière générale et dépend des conditions sur place 2.
- Page 17 Connectez l'émetteur via HDMI au port HDMI de l'appareil source. Connectez le câble d'alimentation USB à l'émetteur (port USB-C) et à une source d'alimentation (port USB de l'appareil source ou chargeur USB). La LED commence à clignoter en rouge (recherche du récepteur), l'émetteur et le récepteur se connectent automatiquement.
- Page 18 USB + alimentation (port USB ou chargeur USB) pour garantir un fonctionnement stable. 7. Appairage de l'émetteur et du récepteur Le DS-55359 comprend un récepteur et un émetteur, qui sont pré-appairés. Dans des circonstances normales, aucun appairage supplémentaire n'est nécessaire. Cependant, si vous rencontrez des problèmes de connexion persistants, veuillez...
- Page 19 7.2. Instructions de couplage : Connectez le récepteur à l'écran via HDMI et allumez-le à ▪ l'aide d'un câble USB, puis attendez que l'écran de démarrage du récepteur s'affiche à l'écran. Connectez l'émetteur à l'appareil source (par exemple, un ▪ PC).
- Page 20 8. FAQ Le voyant LED de l'émetteur reste rouge fixe Si le voyant LED de l'émetteur reste rouge fixe pendant plus de 30 secondes, cela signifie que l'appareil n'a pas démarré correctement. Pour garantir un fonctionnement stable, veuillez connecter une alimentation USB 5 V 2 A à...
- Page 21 4. Si le récepteur est allumé et que le voyant LED de l'émetteur clignote en rouge depuis plus d'une minute, cela signifie que les appareils ne sont pas appairés. Veuillez vous reporter à la section 7.2 et répéter le processus d'appairage. 3.
- Page 22 Veuillez suivre les étapes ci-dessous pour résoudre le problème : 1. Réglez la résolution de sortie de la source vidéo afin qu'elle corresponde aux résolutions prises en charge répertoriées dans les spécifications de l'émetteur. 2. Si le problème persiste, testez l'émetteur avec une autre source vidéo.
- Page 23 3. Redémarrez l'émetteur et le récepteur en les déconnectant (HDMI, USB). Au redémarrage, l'émetteur et le récepteur rechercheront automatiquement le meilleur canal pour se connecter dans des conditions d'interférences. 5. J'ai une image, mais pas de son (ou un son de mauvaise qualité) Le produit prend en charge jusqu'à...
- Page 24 N'exposez pas l'appareil à la pluie, à l'humidité, à des ▪ vapeurs ou à des liquides N'insérez aucun objet dans l'appareil ▪ N'essayez pas de réparer l'appareil vous-même ni d'ouvrir le ▪ boîtier. Risque d'électrocution ! Assurez-vous que la ventilation est suffisante pour éviter ▪...
- Page 25 Débranchez l'appareil de l'alimentation électrique et des ▪ appareils connectés avant de le nettoyer Nettoyez l'appareil avec un chiffon non pelucheux ▪ N'utilisez pas le produit dans un environnement humide ou à ▪ proximité d'eau. N'exposez pas le produit à des températures extrêmement ▪...
- Page 26 N'ouvrez jamais le produit : l'appareil peut contenir des ▪ pièces sous tension mortelle. Les réparations ou l'entretien ne doivent être effectués que par du personnel qualifié. Pour déconnecter complètement le système de ▪ l'alimentation électrique, vous devez débrancher le bloc d'alimentation de la prise de courant.
- Page 27 Gamme de fréquences et puissance d'émission maximale ▪ Norme WiFi : IEEE 802.11.b/g/n/ac 5,8G ▪ Canal : 36/40/44/48 ▪ Fréquence centrale : 5150-5350 MHz, 5470-5725 MHz, 5725-5850 MHz, 5850-5925 MHz (Les bandes de fréquences spécifiques utilisées dépendent des réglementations légales de chaque pays) ▪...
- Page 28 Par la présente, Assmann Electronic GmbH déclare que la déclaration de conformité fait partie du contenu de l'envoi. Si la déclaration de conformité est manquante, vous pouvez la demander par courrier postal à l'adresse du fabricant mentionnée ci-dessous. info@assmann.com Assmann Electronic GmbH Auf dem Schüffel 3 58513 Lüdenscheid Allemagne...
