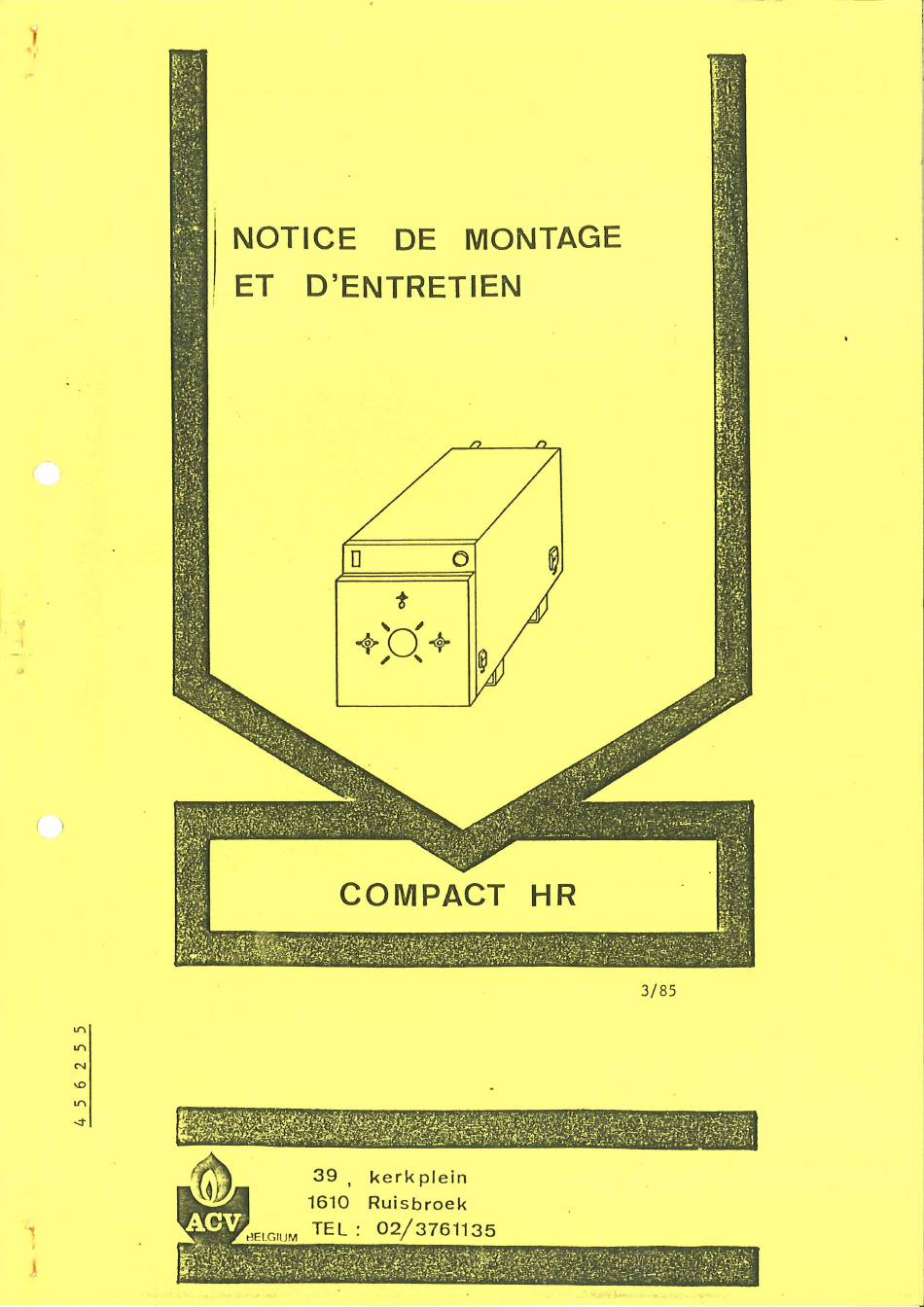

- Page 1 NOTICE MONTAGE D'ENTRETIEN COMPACT 3/85 39 , kerkplein 1610 Ruisbroek TEL : 02/3761135 BELGIUM...
- Page 2 DESCRIPTION DESIGNATION Chaudi&re fuel, pour chauffage basse température, pose au sol. DESCRIPTION — Chaudiöre de 'faible puissance, destinée au chauffage basse température maisons unifamiliales. — Lt ensemble comprend un corps de chauffe en acier inoxydable massif, résistant aux condensations éventue1Les un foyer sec amovible acier...
- Page 3 D' INSTALLATION PRESCRIPTIONS DESCRIPTIONS GENERALES Se référer aux normes locales en vigueur. AMENEE D' AIR Se conformer indications du croquis no I PLACELYENT Accessibilité Respecter un espace minimum de 500 mm. Iatéralement — voir c_roquis no 2 gauche ou droite Attention espace avant...
- Page 4 RACCORDEMENT RACCORDEMENT La commande du brfileur se fera Ie plus souvent par action directe sonde d' ambiance extérieure. Ne pas utiliser des vannesmélangeuses ä 3 ou 4 voies. Légenég Soupape—mano, tarée ä 3 bar Vase d' expansion Robinet de vidange Ensemble Ide remplissage Thermostat d' ambiance...
- Page 5 RACCORDEMENT RACCORDEMENT REGULATIONS DE L' ALIMENTATION DIFFERENTES Commandedirecte du brÜIeur et du circulateur par thermostat RAD 5 r RAD5r comrnander éoåe5056 Thermostat d' ambiance RAD 5 r Conunande directe du brüleur thermostat RAD 5 — le circulateur tourne continu. RAD5r commander Thermostat d' ambiance...
- Page 6 RACCORDEMENT Commande du brüleur par thermos tat d' ambiance horloge — Ie circu— lateur tourne continue RAV 91 commander Thermostat d' ambiance hor loge RAV 91 • code 5078 Commande du brüleur et du circulateur par Ie thermostat d' ambiance hor loge RAV 91 RAV91...
- Page 7 REMPLISSAGE MISE ROUTE ENTRETIEN REMPLISSAGE Remplir I' installation et -Ia purger. La pression d 'eau doit étre égale froid, Ia pression de tarage du vase d' expansion. Contröler Ia soupape de sécurité eri 1 tactionnant manuellement. Pression max. d' étalonnage 3 bar.
