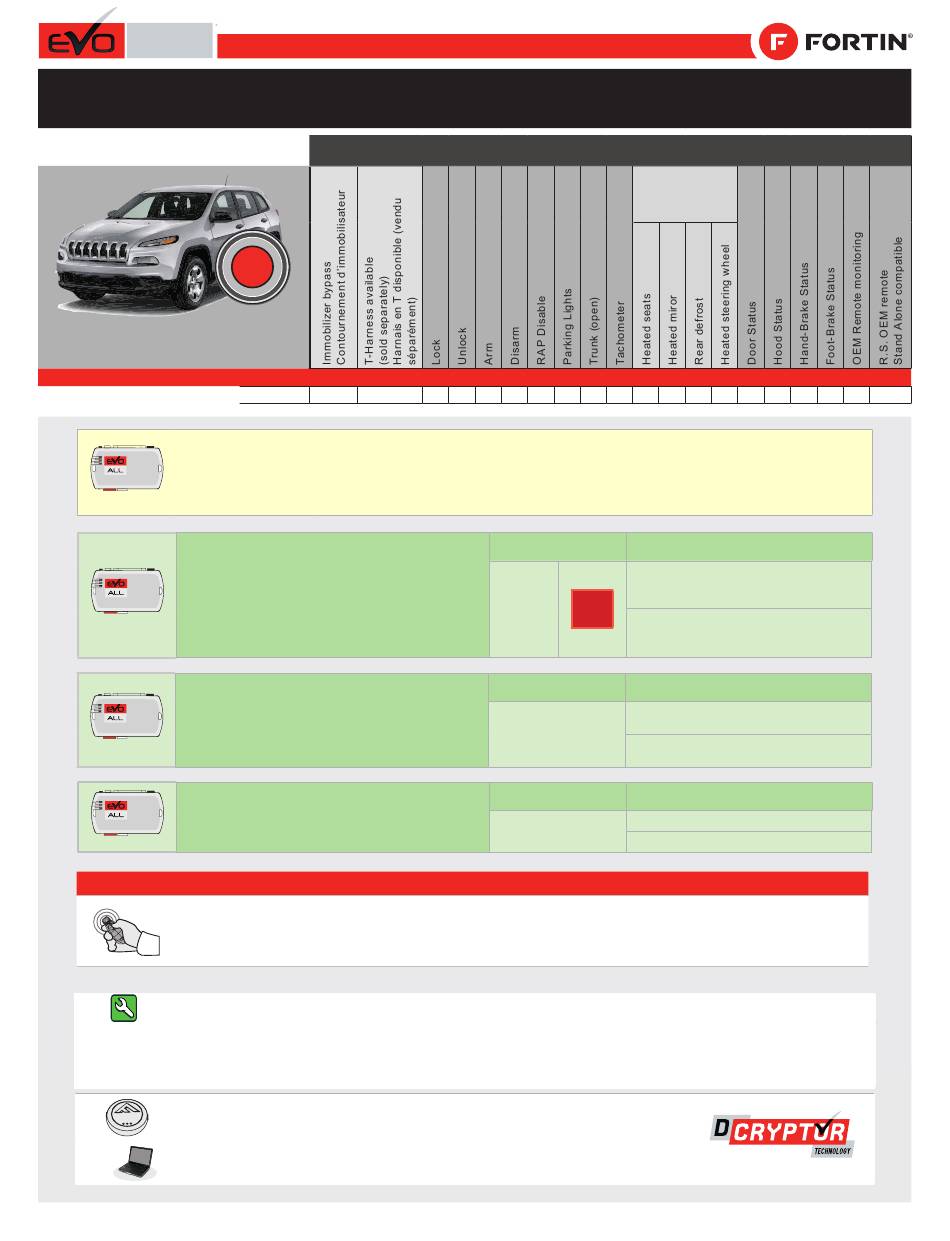

Fortin EVO 58601 Instructions D'installation

ALL
THARNESS INSTALLATION
THAR-CHR6
INSTALLATION HARNAIS
VEHICLE
VEHICULES
JEEP
Cherokee
Push-to-start
HARDWARE VERSION
VERSION MATÉRIELLE
MINIMUM
NOTES
The vehicle's OEM remote lock/Unlock and
vehicle's OEM proximity remote will remain
functional while the engine is running.
Parts required (Not included)
1X Resistor 1k Ohm (for RAP)
1X Diode 1 Amp (for RAP)
1X Diode 1 Amp
1X 10 Amp. Fuse
FLASH LINK UPDATER FLASH LINK UPDATER
Microsoft Windows Computer & Microsoft Windows Computer &
Internet connection Internet connection
1X 1X
1 / 8
Page
Vehicle functions supported in this diagram (functional if equipped) | Fonctions du véhicule supportées dans ce dia-
PUSH
START
YEARS
ANNÉES
• •
2014-2018
FIRMWARE VERSION
VERSION LOGICIELLE
6 74.[32]
CHRYSLER/DODGE/JEEP/MITSUBISHI MINIMUM
Program bypass option
OPTION COMFORT GROUP:
Programmez l'option du contournement
OPTION DE CONFORT:
Program bypass option:
Programmez l'option du contournement:
Program bypass option:
Programmez l'option du contournement:
REV.: 20180430
ADDENDUM - SUGGESTED WIRING CONFIGURATION
gramme (fonctionnelles si équipé)
• • • • • • •
UNIT OPTION
OPTION UNITE
A5
OFF
NON
UNIT OPTION
OPTION UNITE
C1
UNIT OPTION
OPTION UNITE
D5
La télécommande d'origine Verrouille/Déverrouille et la télécommande
de proximity d'origine du véhicule du véhicule sera fonctionnelle pendant
que le véhicule est en marche.
Pièce(s) requise(s) (Non incluse(s))
1X Résistance 1K Ohm (pour RAP)
1X Diode 1 Amp (pour RAP)
1X Diode 1 Amp
1X Fusible 10 Amp.
FLASH LINK UPDATER FLASH LINK UPDATER
Ordinateur Microsoft Windows & Ordinateur Microsoft Windows &
connection Internet connection Internet
Guide # 58601
ADDENDA - SCHÉMA DE BRANCHEMENT SUGGÉRÉ
AUX.1
Comfort Group
Groupe confort
• • • • • • •
This manual may change without notice.
www.fortinbypass.com for latest version.
Ce Guide peut faire l'objet de changement
sans préavis. www.fortinbypass.com pour la
récente version.
DESCRIPTION
AUTOMATIC TURN ON : Rear defrost,
Heated miror, Heated seats & Heated
steering wheel
ACTIVATION AUTOMATIQUE :
Dégivrage arrière, mirroirs chauffants,
Sièges chauffants et volant chauffant
DESCRIPTION
OEM Remote status (Lock/Unlock)
monitoring
Suivi des status (Verrouillage/Déverrouil-
lage) de la télécommande d'origine
DESCRIPTION
Lock after start
Verrouillage après démarrage
• • • •
