Manuel d'instruction
Convertisseur IDE mâle 40 broches vers SATA 2,5 pouces/3,5 pouces
IDE2SAT
FR : Guide de l'utilisateur - fr.startech.com

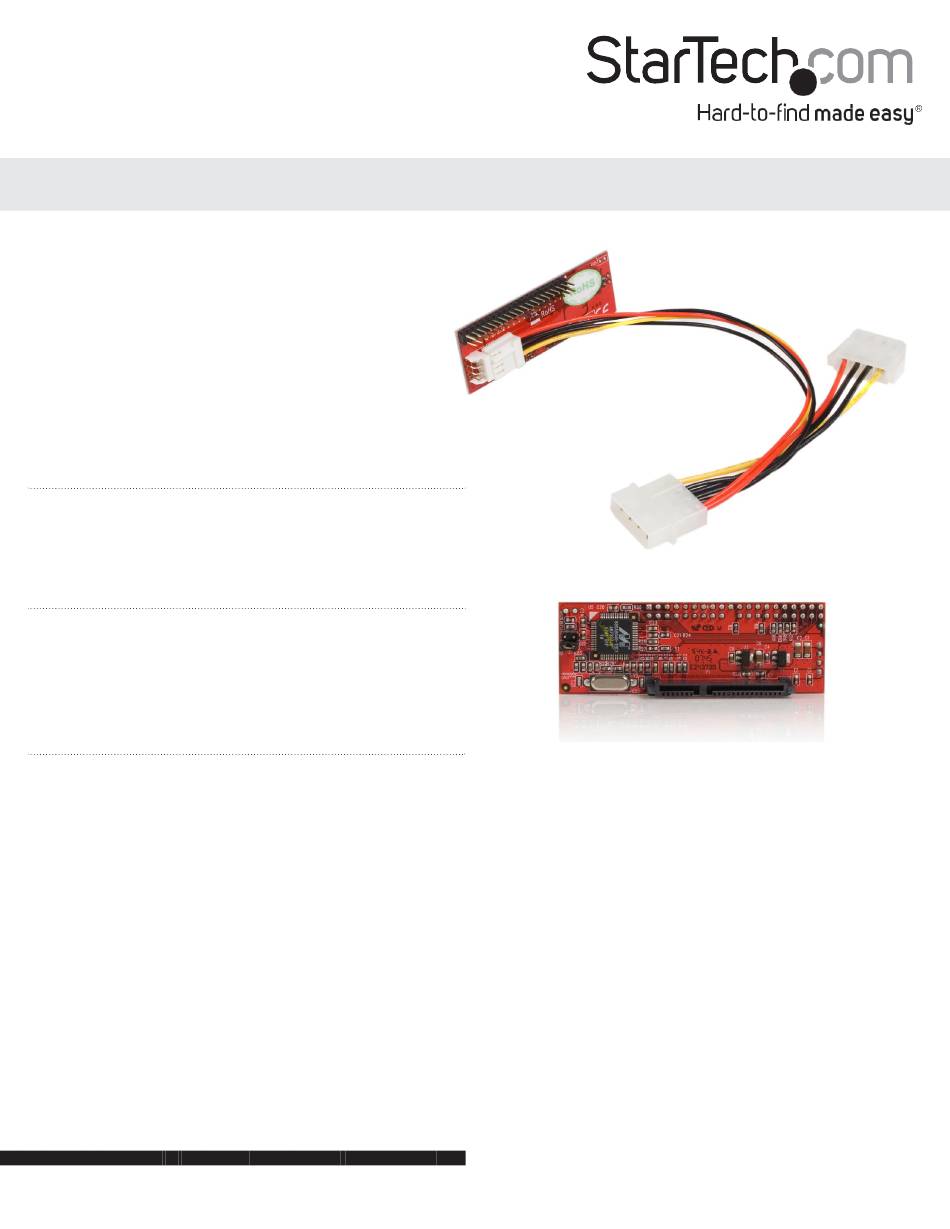

Contenu de l'emballage
•
1 x Adaptateur IDE vers SATA
•
1 x Câble d'alimentation (1 x LP4 vers 1x LP4 + 1 x SP4)
•
1 x Manuel d'instruction
Configuration requise
•
Ordinateur hôte avec une connexion IDE disponible
•
Un lecteur SATA (DVD, DVD-RAM, CD-RW, etc.)
•
Un câble de lecteur IDE à 40 broches
L'installation
Remarque : si vous souhaitez utiliser le lecteur SATA installé comme
périphérique de démarrage, assurez-vous qu'il est désigné pour
fonctionner en mode maître.
1.
Mettez l'ordinateur hôte hors tension.
2.
Ouvrez le châssis de l'ordinateur et assurez-vous que le disque est fixé au
châssis comme n'importe quel disque dur installé. Pour plus
d'informations, reportez-vous à la documentation qui accompagnait
l'ordinateur ou le châssis de l'ordinateur au moment de l'achat.
3.
À l'aide du cavalier (marqué J3) situé sur la carte de circuit imprimé,
sélectionnez le mode de fonctionnement du disque SATA installé (S
pour esclave, M pour maître - retournez la carte de circuit imprimé
pour voir les marques de désignation).
4.
Connectez le lecteur SATA au circuit imprimé en utilisant les ports
d'alimentation et de données SATA désignés, en insérant le connecteur
fourni par le circuit imprimé dans les ports fournis par le lecteur.
Pour obtenir les informations les plus récentes, veuillez consulter : www.startech.com
5.
Connecter le connecteur d'alimentation LP4 à l'alimentation de
l'ordinateur. Connecter le connecteur d'alimentation SP4 fourni par le
connecteur d'alimentation au connecteur d'alimentation du port
d'alimentation de l'IDE2SAT.
6.
Connecter le connecteur IDE de la carte IDE2SAT à un port IDE
disponible sur la carte mère, à l'aide d'un câble IDE à 40 broches (non
fourni). Veuillez noter l'orientation de la broche 1, marquée d'une
petite flèche sur la carte de circuit imprimé.
7.
Replacez le couvercle du châssis et mettez l'ordinateur hôte sous
tension. Effectuez les réglages nécessaires dans le BIOS du système.
Reportez-vous à la documentation accompagnant l'achat du système
informatique ou de la carte mère pour savoir comment désigner les
lecteurs maître et esclave, ainsi que la séquence de démarrage.
*Le produit réel peut différer des photos.
Révision du manuel : 26/01/2012
