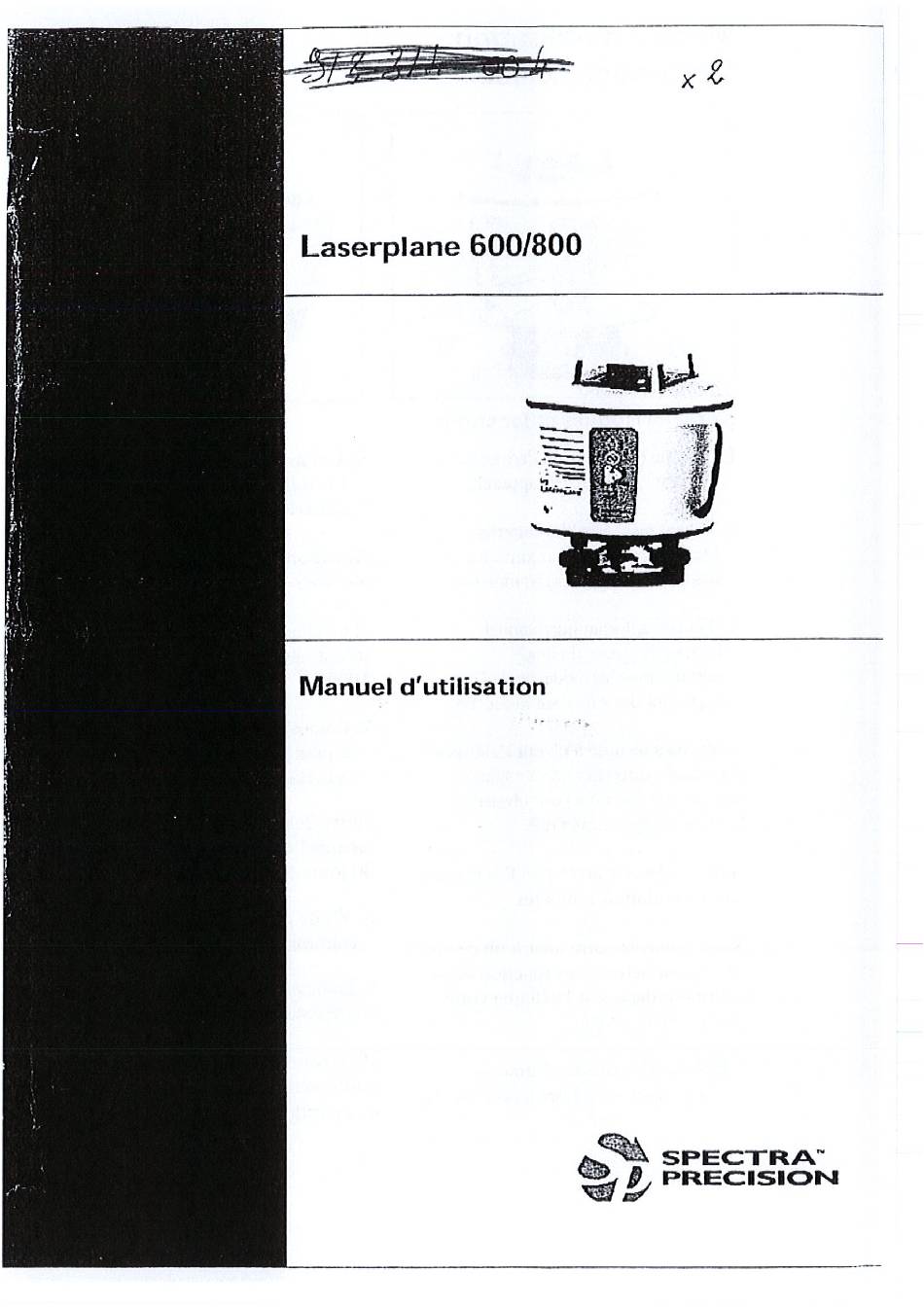

- Page 1 Laserplane 600/800 Manuel d'utilisation SPECTRR D PRECISION...
- Page 2 Manuel d'utilisation Laserplane 600/800 Caractéristiques et fonctions I. Touche marche/ar1ét-Permet de 6. Connecteur d echargebatteries- démarret• et d'an•éterI'appareil. Estutilisépour recharger d es batteries Cad-Ni. 2. Voyant de chargedesbatteries- Donnela charge approximative Attention: N epasrecharger despiles des batterics å la mise en rnarche. alcalines.
- Page 3 Utilisation du systeme Laserplane Installation l. Installer le laser sur un trépied ou toute attache comportant unc vis 5/8 " ou sur une surface stable. 2. Mettre le laser en marche. ( en mode automatique ) 3. Accrocher Ia cellule sur une mire graduée.
- Page 4 Calibration Pour contröler ou ajuster la calibration du plan horizontal. les équipmcnts suivants sont nécessaires: • Trépied standard filetagc 5/8 14—-30m (l OOft) • Récepteur Laser Eye. A 1.6 mm de diamötre ou un petit clou. l. Installer le laser sur un trépied ou une surface ayant été...
- Page 5 1275 Récepteur Lasereye Caractéristiques et fonctions: 6. Indication hors niveau-lndique par 1. Touche marche/arröt-Pcrmet un sytnbolcdc bulle et unealarme dématTer et d'arrétcr Ie récepteur. sonoroqueI'étnetteurn•estpasbien calé et tourne å 130 touts/mn. Se Note: Presserla toucheplus d'une secondc repottcr au no'1 pour arrétcr la cellule.
- Page 6 9. Placer I'encoche du réccpteur sur le point central (X3) Note: les mesures doivent étrc situécs dans la plage 1,2 mm. 10. Insérer un tournevis dans la vis dc calibration et régler le laser sur le point central. 11. Recommencerla momeprocédure sur les axes Y.
- Page 7 Spécifications: 600/800 Transmitter Type de laser Classification 670 nm visible. Class II Nivelletnentautomatique. ± I I arc minutes Méthodc de mise en station Deux vis calantes avec indication visuelle par flöchcs Coupureautomatique Coupure aprés 30mnquandlesvoyants lumincux sont allumés Précision nivellenment horizontal ±8 arc secondesméme avec variation de températures .2 mm å...
