Câblage
AVERTISSEMENT
1) N'utilisez pas de conducteurs dérivés, toronnés, de rallonges, de branchement multiprise pour ne pas provoquer de sur-
chauffe, d'électrocution ou d'incendie.
2) N'utilisez pas les composants électriques que vous avez achetés sur place dans le produit. (N'embranchez pas l'alimentation
de la pompe d'évacuation, etc. depuis le bornier.) Cela peut provoquer une électrocution ou un incendie.
3) Assurez-vous d'installer un détecteur de dispersion à la terre. (Capable de gérer les harmoniques élevés.)
(Cette unité utilisant un inverseur, utiliser un détecteur de dispersion à la terre capable de gérer les harmoniques afin d'éviter
le dysfonctionnement du détecteur de dispersion à la terre lui-même.)
4) Utilisez un disjoncteur du type à déconnexion de tous les pôles ayant au moins 3mm entre les points de contact.
• Ne mettez pas l'interrupteur de sécurité sur MARCHE tant que vous n'avez pas complètement terminé le travail.

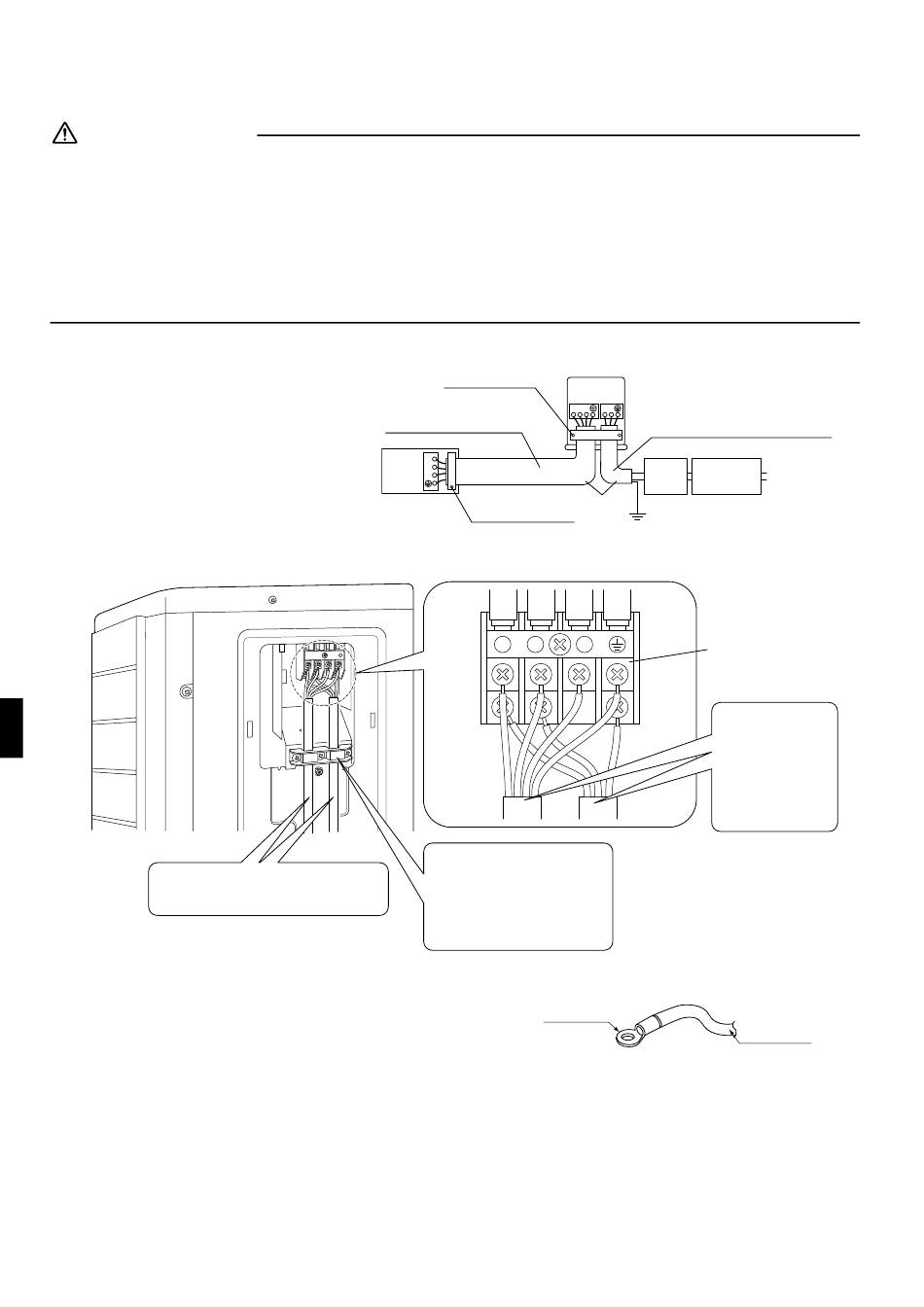

1) Enlevez l'isolation du fil (20mm).
2) Raccordez les fils de raccordement entre les
unités intérieures et extérieures de sorte
que les numéros des bornes correspon-
dent. Serrez bien les vis des bornes.
Nous vous recommandons d'utiliser un
tournevis plat pour serrer les vis.
Les vis sont emballées avec le bornier.
Utilisez le type de fil spécifié et
raccordez-le de manière sûre.
Observez les remarques ci-dessous lors du câblage au bornier d'alimen-
tation.
Précautions à prendre pour les câbles d'alimentation.
Utilisez une borne à sertir ronde pour le raccordement au bornier d'ali-
mentation. En cas d'impossibilité de l'utiliser pour des raisons inévita-
bles, assurez-vous d'observer les instructions suivantes.
Placez les bornes à sertir rondes sur les câbles en les tournant vers la
partie couverte et fixez-les.
9
Fixez solidement les fils
avec les vis de fixation.
Si les câbles dépassent 10m de
longueur, utilisez des câbles de
2,0mm de diamètre.
1
Appareil
2
3
intérieur
Fixez solidement les fils
avec les vis de fixation.
1 2 3
Fixez solidement le
serre-fils de sorte que
les terminaisons des fils
ne subissent aucune
pression externe.
Appareil
extérieur
1 2 3 L N
Utilisez des câbles de 2,0mm de diamètre.
Disjoncteur
de sécurité
10A
H05VV
Terre
2
1 3
Borne à sertir
ronde
Alimentation secteur
Disjoncteur
50Hz 220-240V
différentiel
Bornier
d'alimentation
Conformez les
fils de façon à
ce que le
couvercle du
robinet d'arrêt
s'adapte bien.
Fil toronné
