Mesures d'un point à un autre
L'analyseur peut procéder à des mesures de tension, de
résistance et de faible intensité grâce à sa fonction de
mesure d'un point à un autre. Pour accéder à cette
fonction représentée à la figure , appuyez sur .
Utilisez les touches de fonctions F1 à F3 pour sélectionner
la fonction de mesure.

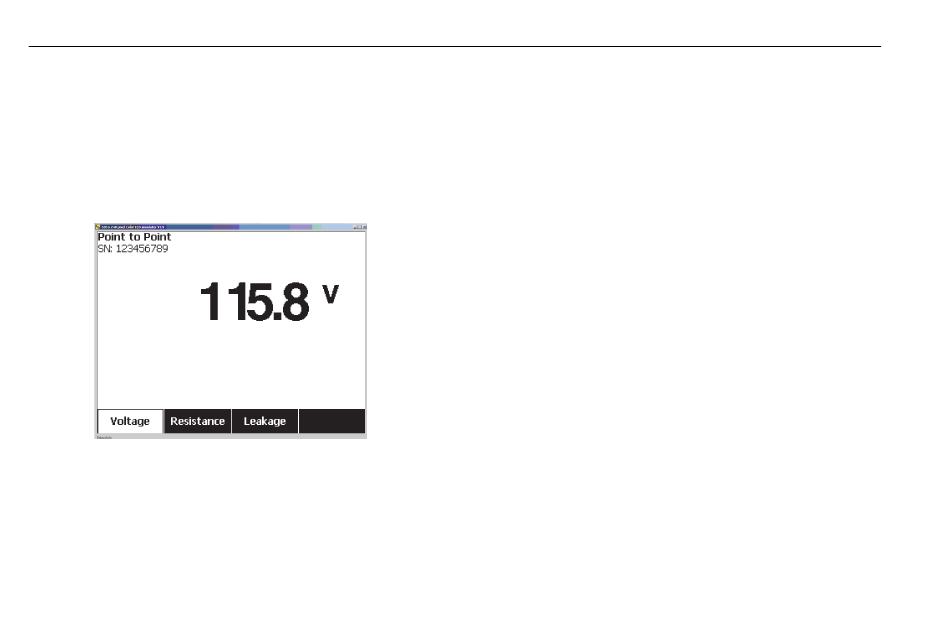

Figure 32. Menu de mesure d'un point à un autre
Mesures de tension
Pour effectuer une mesure de tension :
1.
Appuyez sur la touche de fonction étiquetée Voltage
dans le menu Point-To-Point.
58
2.
Insérez les dérivations de test dans les prises
ROUGE (V/Ω/A ) et NOIR.
3.
Posez les embouts de la sonde sur la tension
inconnue et relevez la mesure affichée sur
l'analyseur.
L'analyseur mesure jusqu'à 300 volts c.a.
Mesures de résistance
Pour effectuer une mesure de résistance
1.
Appuyez sur la touche de fonction étiquetée
Resistance dans le menu Point-To-Point.
2.
Insérez les dérivations de test dans les prises
ROUGE (V/Ω/A ) et NOIR.
3.
Annulez la résistance de dérivation en court-circuitant
les dérivations ensemble et en appuyant sur la touche
de fonction Zero Leads (Dérivations zéro).
4.
Placez les sondes sur la résistance inconnue et
relevez la mesure affichée sur l'analyseur.
L'analyseur mesure des résistances jusqu'à 2,0 Ω.
