Montage

Certaines machines expédiées à l'étranger doivent
être montées (SXT7000e2 uniquement). Suivez les
étapes de montage ci-dessous.
Outils nécessaires: Clé Allen 7/32"
Pièces nécessaires:
Élément Description
Qté
1 Garde-corps gauche
1
2 Garde-corps droit
1
3 Marche d'accès
1

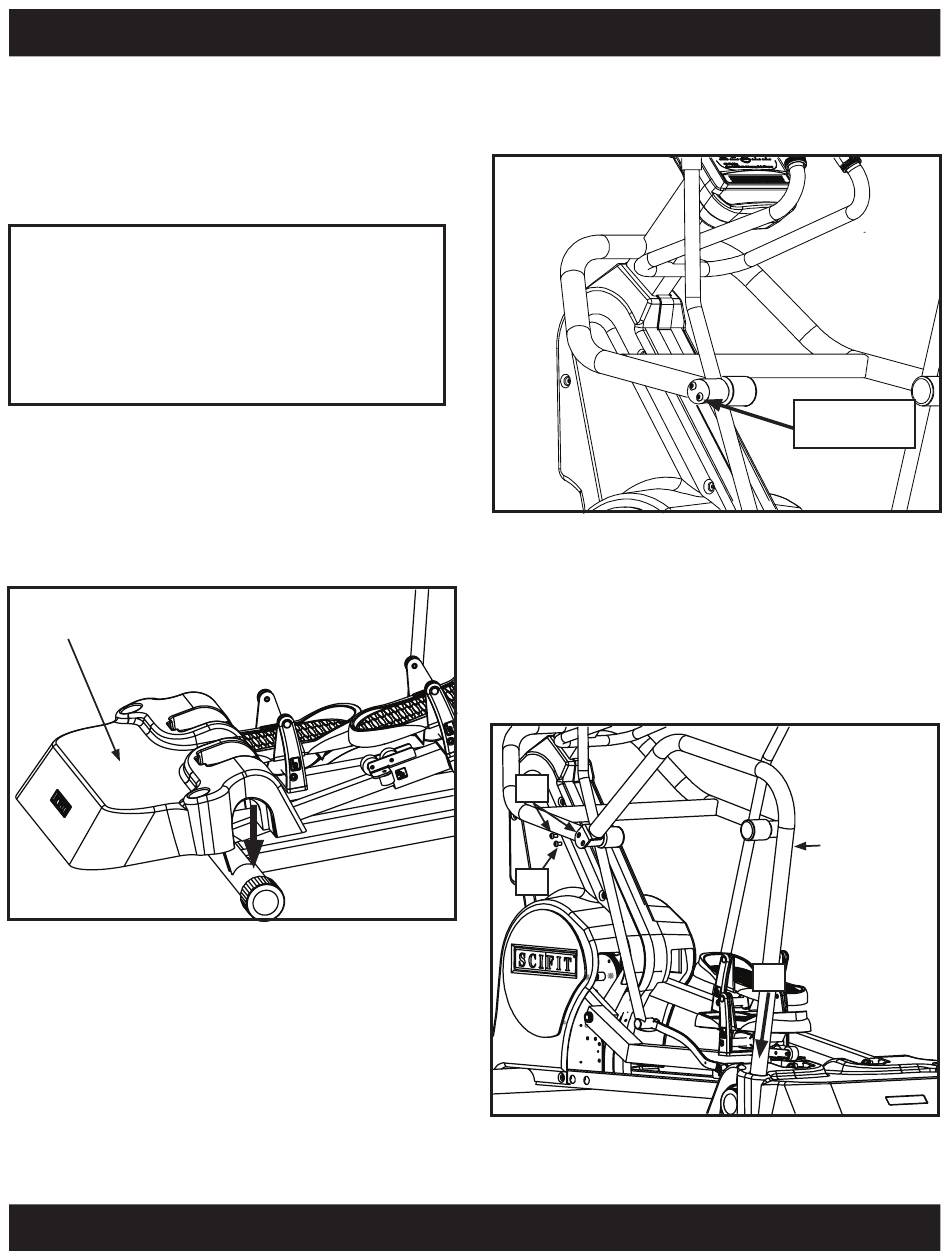

Positionnement de la marche d'accès
Placez la marche d'accès sur les télérails et le tube
transversal avant. La marche d'accès doit être
parfaitement à plat sur le sol.
Élément 3
SCIFIT • Scientific Solutions for Fitness • SCIFIT • Scientific Solutions for Fitness • SCIFIT
MONTAGE
Référence pièce
A3224
A3222
A3223
5
Montage des garde-corps gauche et droit
(A) En commençant du côté gauche, retirez les deux
vis à tête ronde 3/8-16 × 3/4 du logement de pivot.
(B) Alignez la partie supérieure du logement de
fixation du garde-corps gauche avec les trous supérieur
du logement de pivot. À l'aide de la clé Allen 7/32",
replacez les vis 3/8-16 × 3/4 dans le pivot sans serrer.
(C) Insérez la partie inférieure du garde-corps dans le
trou d'accueil de la marche d'accès.
(D) Insérez la seconde vis 3/8-16 x 3/4 dans le
logement de pivot, puis serrez les deux vis.
(B)
(D)
(E) Répétez l'opération pour le garde-corps droit
(élément 2).
(A)
Retirez les
vis 3/18-16
Élément 1
(C)
