eNet server, modulaire
o
Raccorder la tension d'alimentation au niveau du raccord (4) du serveur eNet.
o
Mettre sous tension.
Le serveur eNet démarre.
Raccorder les antennes externes
Une antenne WLAN externe peut être raccordée afin d'améliorer la portée radio de la
connexion WLAN. Une antenne eNet peut être raccordée afin d'améliorer la portée radio entre
le eNet Server et les appareils de l'installation.
o
Débloquer le système de blocage (1) en le tirant vers l'avant à l'extrémité de la boucle. Ex-
traire le système de blocage.
o
Placer l'antenne à l'extérieur du distributeur et insérer le câble de l'antenne dans le distribu-
teur.
i L'antenne eNet doit être installée sur une surface métallique.
i Les câbles d'antennes conduisent le potentiel TBTS et sont uniquement dotés d'une isola-
tion simple. Garantir à une isolation sûre par rapport aux autres tensions, par ex. par cloi-
sonnement.
o
Insérer la prise mâle de l'antenne dans la prise femelle (6) prévue pour l'antenne eNet ou
dans la prise femelle (8) prévue pour l'antenne WLAN.
o
Remettre le système de blocage (1) en place jusqu'à ce qu'il s'encliquète.
i Le système de blocage fixe le câble de l'antenne et garantit que la hauteur de montage
maximale du distributeur est respectée.
82580563
J0082580563

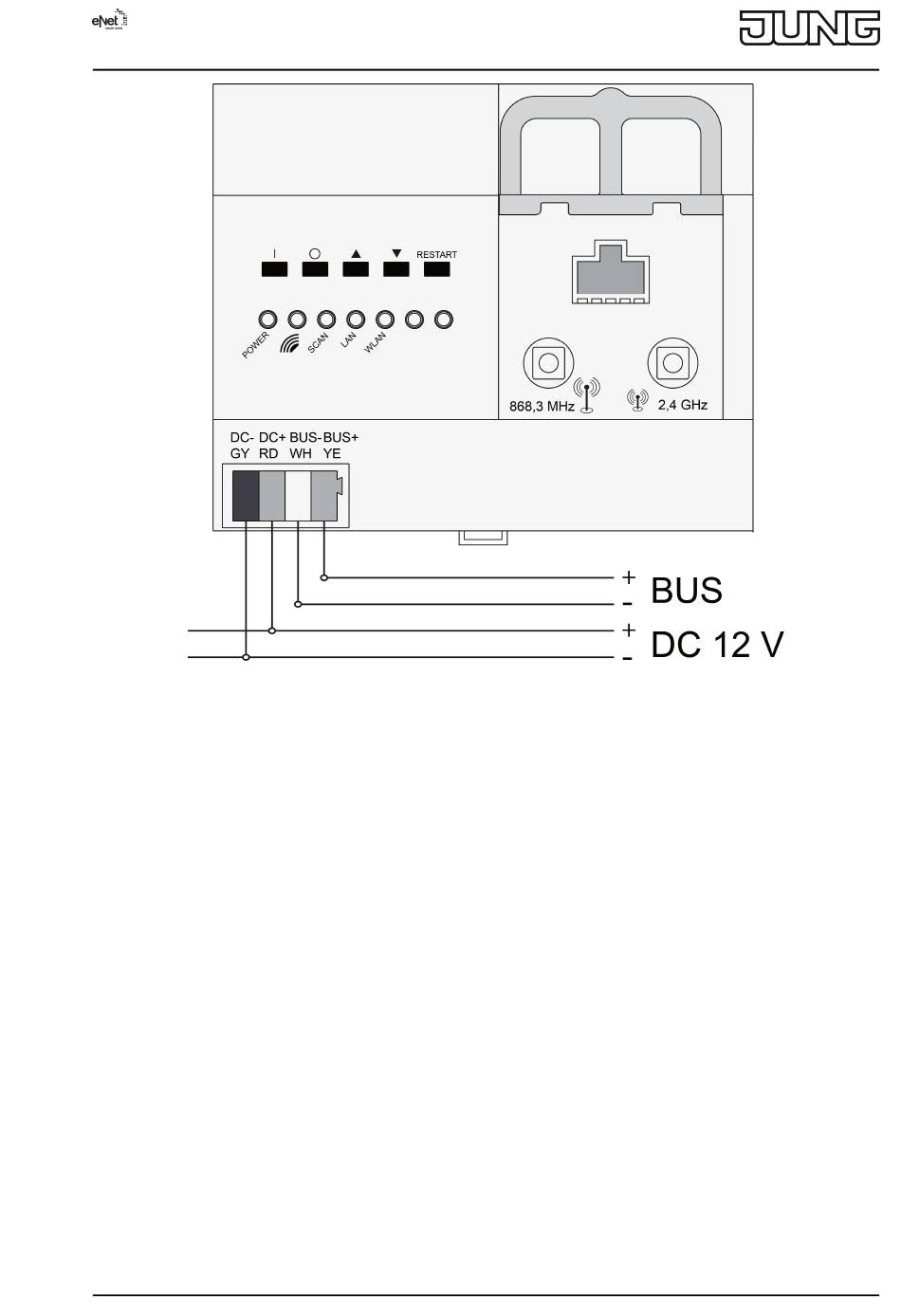

Figure 4: Raccordement de l'unité d'alimentation REG
