Raccorder l'appareil
Utiliser un câble de bus approprié, par ex. J-Y(St)Y 2x2x0,8.
o
Raccorder l'appareil conformément au schéma de raccordement (figure 3).
i Des conditions de montage défavorables compliquent la réception radio. Pour les distribu-
tions secondaires métalliques, etc., raccorder une antenne externe et la positionner à l'ex-
térieur du distributeur, sur une surface métallique.
i Ne pas raccorder le serveur eNet à un récepteur radio REG.
Affectation du raccordement
Marquage / couleur
DC–, GY / gris foncé
DC+, RD / rouge
BUS–, WH / blanc
BUS+, YE / jaune
Raccorder la tension d'alimentation
i La mise en œuvre mobile du serveur eNet requiert l'utilisation du bloc secteur (contenu de
livraison).
i Le câble secondaire du bloc secteur conduit le potentiel TBTS et est uniquement doté
d'une isolation simple. Lors de l'utilisation du bloc secteur dans les sous-ensembles, garan-
tir une isolation sûre par rapport aux autres tensions, par ex. par cloisonnement.
82580563
J0082580563

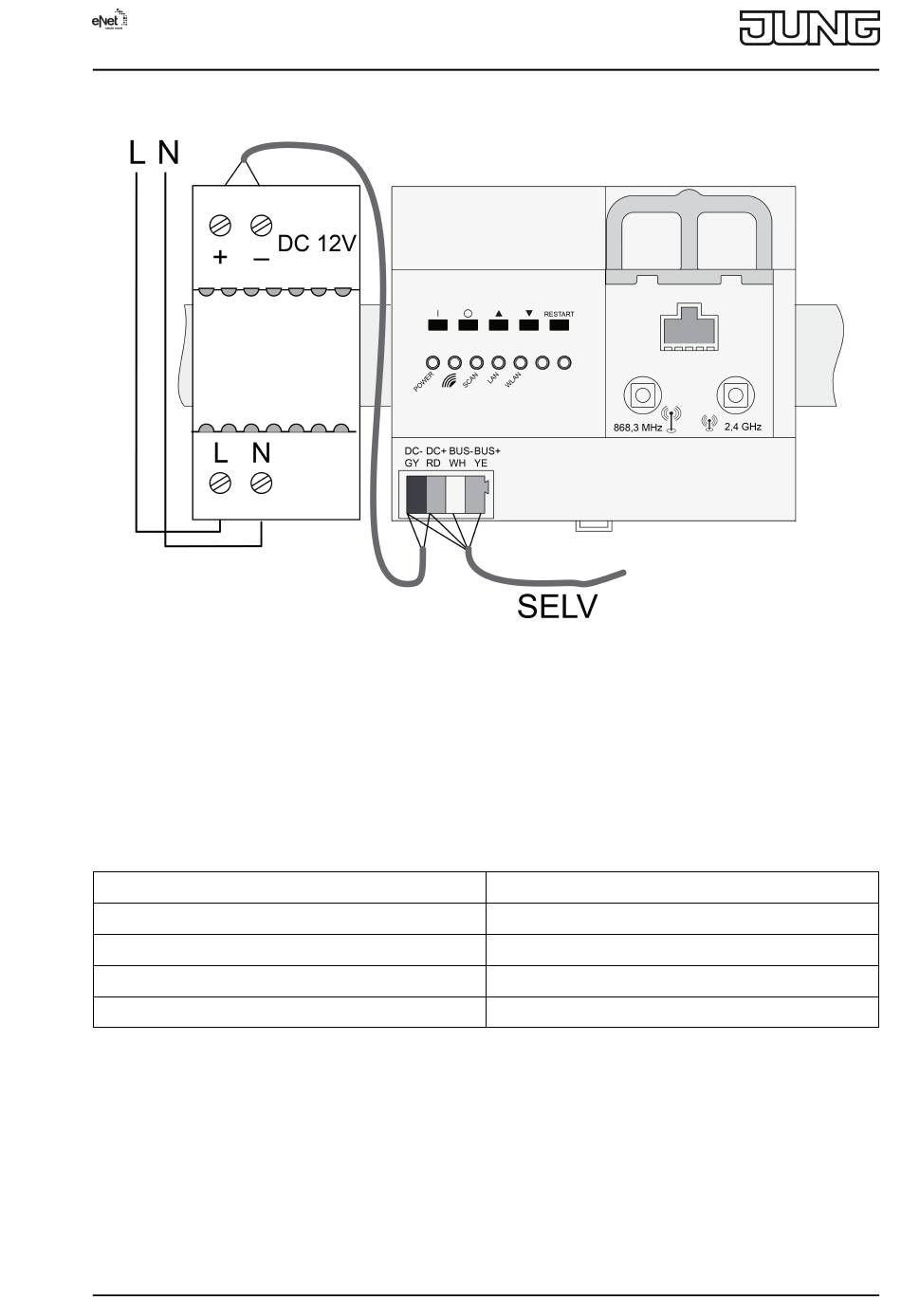

Figure 3: Schéma de raccordement
Raccord
Tension d'alimentation, –
Tension d'alimentation, +
Câble de données, –
Câble de données, +
