3.2. INSTALLATION ÉLECTRIQUE (ECB3)
MISE EN GARDE: RISQUE DE CHOC ÉLECTRIQUE
Avant toute procédure d'installation, veiller à porter les équipements de sécurité appropriés.
• S'assurer que l'interrupteur CC et le disjoncteur magnétothermique CA sont en position OFF.
• Vérifier l'absence de toute alimentation dans le câble au niveau du point d'installation de la prise d'alimentation du tableau.
• Brancher le câble d'alimentation secteur sur la fiche monophasée (phase + neutre + terre) fournie avec l'onduleur, puis le brancher sur l'entrée 8.
• Raccorder les fils provenant du système photovoltaïque aux entrées 1 et 2 (les connecteurs CC sont fournis avec l'onduleur).
• Raccorder les fils au niveau des sorties 3 et 4 à l'entrée CC de l'onduleur, en veillant à les faire passer derrière l'ECB.
• Raccorder le fil au niveau de la sortie 7 à l'entrée CA de l'onduleur, en veillant à le faire passer derrière l'ECB.
• Brancher les contacts de surveillance du SPD au niveau de la sortie 6 sur l'onduleur (veuillez vous reporter au manuel de l'onduleur
pour les détails de raccordement).
• Raccorder le fil de terre au niveau de la sortie 5 de l'ECB au collecteur de terre situé dans l'onduleur.
• Une fois tous les branchements électriques réalisés, faire pivoter le tableau jusqu'à ce qu'il soit à la verticale, puis fixer la partie
mobile à l'aide des deux vis.
• Positionner et fixer les deux capots de protection rouges.

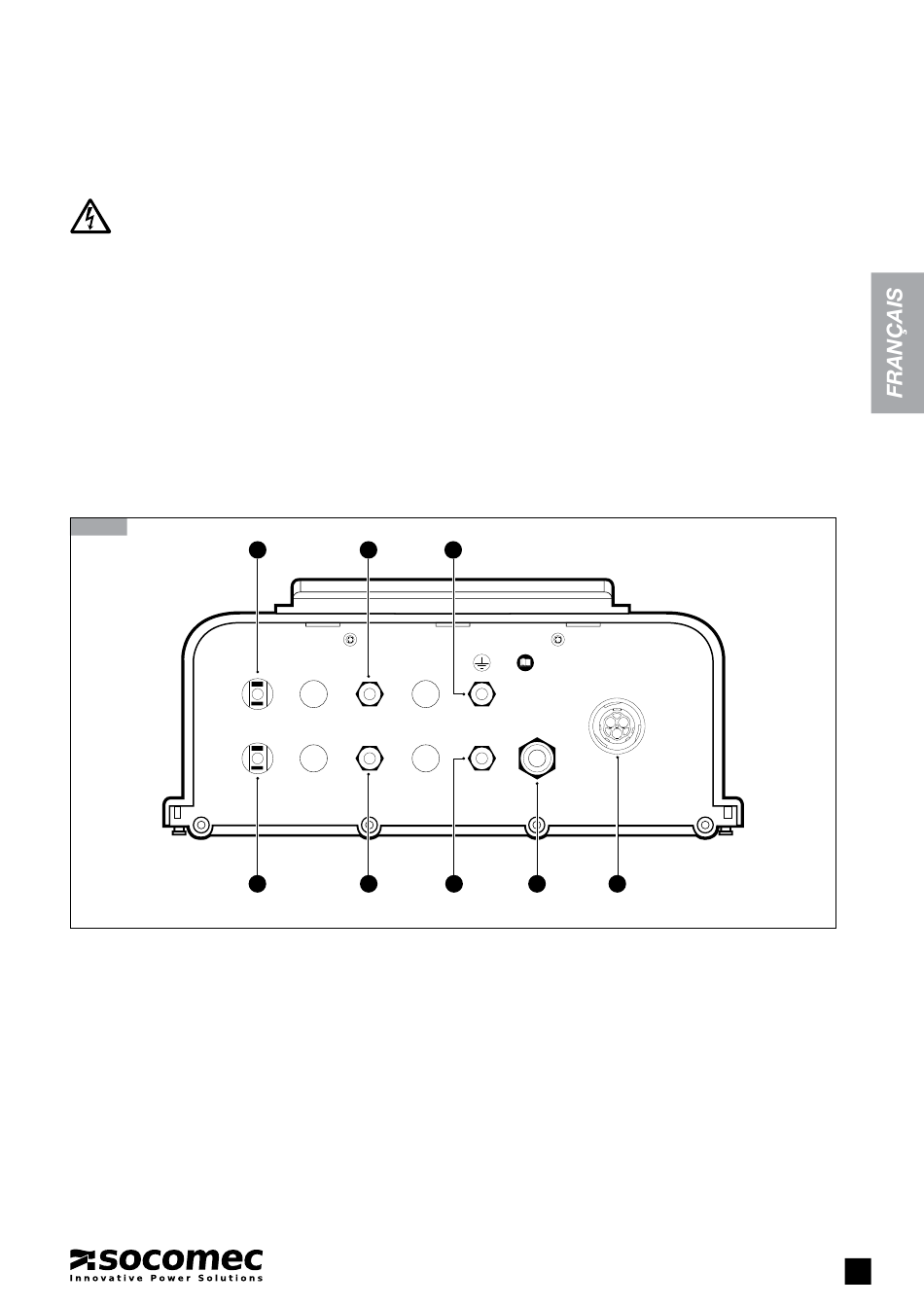

3.2-1
1
3
2
4
5
SEE INSTALLATION INSTRUCTIONS
BEFORE CONNECTING TO THE
SUPPLY
SPD
6
7
8
3. INSTALLATION
ECB - Réf.: IOMSUNXXXX08-FR 03
