Guide d'installation et de configuration LTE-I
Montage du communicateur
Le communicateur peut être monté de deux manières, selon les exigences d'installation.
REMARQUE ULC :
Pour les installations de lutte contre les incendies commerciaux, le communicateur doit être
monté à un boîtier à passage simple ou double.
1. Placez le gabarit de perçage (fourni) de sorte à l'aligner avec l'arrière du boîtier. Percez aux
endroits appropriés, soit pour le boîtier à passage simple ou double.
2. Placez la boîte à passage sur la surface de montage, alignez l'arrière du boîtier sur la surface
de montage, puis installez à l'aide des vis fournies. Faites passer les fils/câbles par l'orifice
de la boîte à passage, puis par l'orifice de l'arrière du boîtier.
3. Lorsque l'ensemble du câblage est terminé, fixez à nouveau l'avant du boîtier à l'arrière.
Fixez d'abord la partie supérieure, puis enfoncez la section inférieure vers l'intérieur jusqu'à
ce qu'elle s'emboîte fermement. Fixez le couvercle à l'aide de la vis fournie.
4. Pour les installations antivol commercial, vous devez installer l'interrupteur antisabotage arrière.
UL

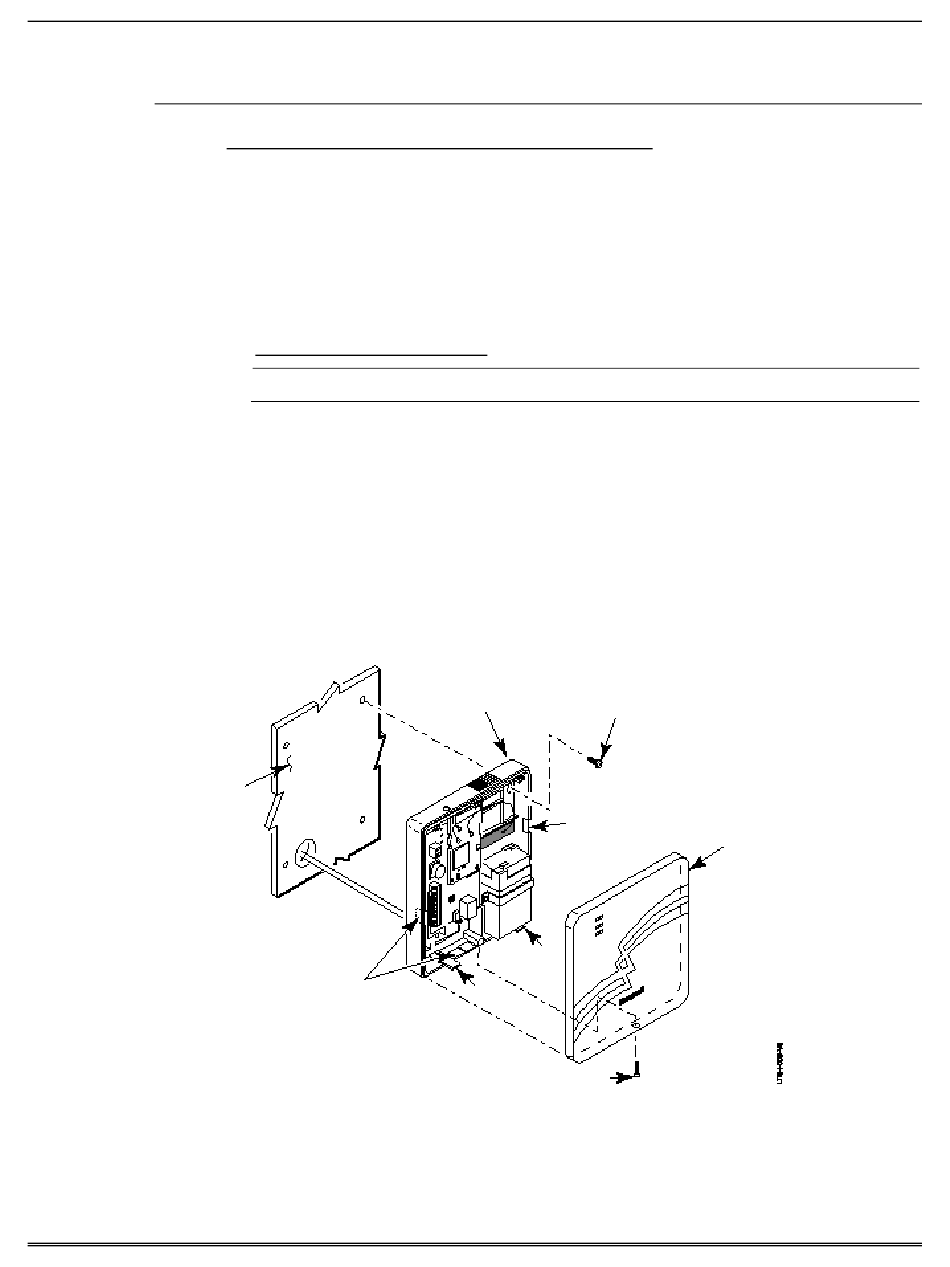

Procédure de montage, LTE-I (pas d'interrupteur antisabotage arrière)
1. Placez l'arrière du boîtier sur sa position de montage choisie de sorte que l'orifice du boîtier
soit aligné avec l'orifice des fils/câble sur la surface de montage.
2. Faites traverser les fils/câble par l'orifice du boîtier arrière, ou faites-les passer par les
alvéoles défonçables amovibles situés sur le couvercle arrière.
3. Fixez l'arrière du boîtier à la surface de montage à l'aide de quatre vis (fournies).
Lorsque l'ensemble du câblage est terminé, fixez l'avant du boîtier. Placez d'abord la partie
4.
supérieure, puis enfoncez la section inférieure jusqu'à ce qu'elle s'emboîte fermement. Fixez
solidement la partie inférieure avec la vis de couvercle fournie. (Ceci est une exigence pour
les installations UL.)
SURFACE DE
MONTAGE
ALVÉOLE DE CÂBLAGE
Le couvercle doit être fixé solidement avec la vis fournie.
ARRIÈRE
DU BOÎTIER
OPTIONNEL
VIS DE FIXATION DU COUVERCLE
Montage standard
VIS DE
MONTAGE (4)
(TYP)
ALVÉOLE DE CÂBLAGE
OPTIONNEL
LANGUETTE
LANGUETTE
8
AVANT DU
BOÎTIER
