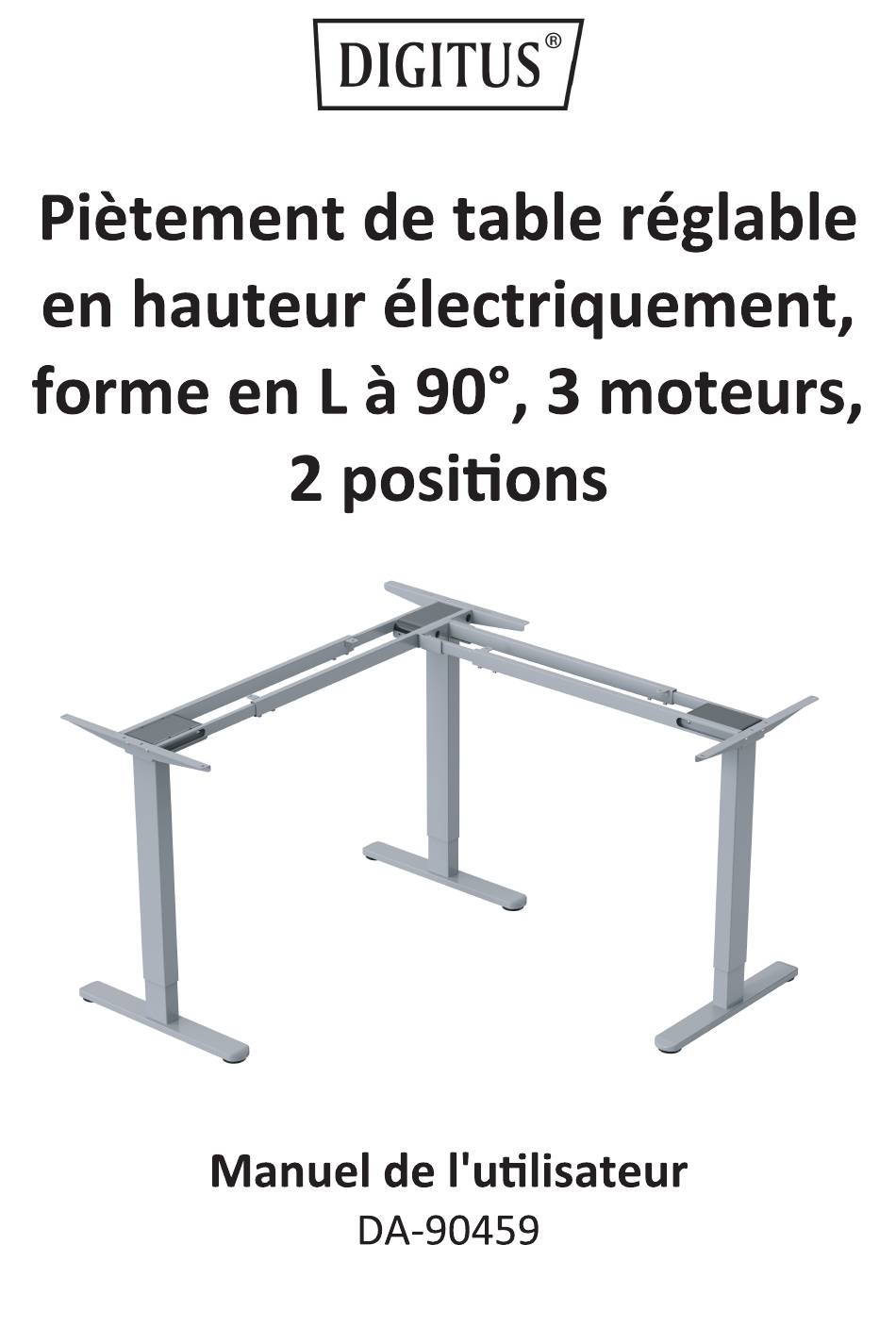

Piétement
en hauteur
forme
DIGITUS@
de table réglable
en L å 900, 3 moteurs,
2 positions
Manuel
DA-90459
électriquement,
de Ilutilisateur
Table des Matières
loading

Manuels Connexes pour Digitus DA-90459

Sommaire des Matières pour Digitus DA-90459

  • Page 1 DIGITUS@ Piétement de table réglable en hauteur électriquement, forme en L å 900, 3 moteurs, 2 positions Manuel de Ilutilisateur DA-90459...

  • Page 2: Caractéristiques Principales

    1. Introduction Le piétement de table réglable en hauteur électriquement de DIGITUS@vous permet de transformer facilement votre bureau en un poste de travail assis/deboutergonomique.Économisez le temps et Ilargentconsacrés å trouver un bureau réglable en hauteur et utilisez plutöt notre kit d'installation pour transformer votre poste de travail en station debout/assis.

  • Page 3: Données Techniques

    3. Contenu du paquet lx Piétement de table réglable en hauteur électriquement lx Manuel de l'utilisateur 4. Données techniques maximale jusqu'å 120 kg Capacité de charge Entretoise transversale (112 —165 cm) x entretoise Cadre flexible réglable longitudinale (130 —180 cm) 120 —180 cm x 140 —200 cm et une profondeur Convient pour les plateaux...
  • Page 4 Le produit a été conqu pour se conformer au Réglement de la Commission concernant les exigences déco-conception relatives å la consommation électrique en mode veille des équipements électriques et électroniques domestiques. Lesinformations techniques concernant le mode veille : Mode Consommation électrique (Watts) Durée (Minutes) so.3W Imin...
  • Page 5 5. Contenu de la livraison Attention : Les dessins ci-dessous sont donnés å titre indicatif et peuvent différer légérement du produit et des accessoires recus. Veuillez contacter notre service si vous avez des questions. Spécifications Number Image x 15 mm 24+2 38+2 11 mm...
  • Page 6 Caoutchouc 16+2 Connecteur Tablestop Coussin de pied 6. Liste des éléments Partie Partie Colonne de levage Pied Support lateral Bras de connexion Tige de raccordement Tige de raccordement...
  • Page 7 Tige de raccordement Tige de raccordement Tige de raccordement Combiné 00000 Botte de contröle Fiche d'alimentation Cåble adaptateur Cåble adaptateur 1.3M...
  • Page 9 7. Instructions d'assemblage Étape 1 : Installation des pieds. S=5mm Relier les pieds (1) et la colonne de levage (2) å l'aide des vis (B) et les serrer å l'aide de la Clé Allen (E). Étape 2 : Installer la tige de connexion. S=5mm Utiliser les vis (B) pour relier la colonne de levage aux tiges de connexion (5) et (6) et les serrer å...
  • Page 10 Étape 3 : Installer la tige de connexion. S=5mm Utiliser les vis (B) pour relier la colonne de levage aux tiges de connexion (6) et (7) et les serrer å raide de la Clé Allen (E). Insérer deux tiges de connexion (6) dans les tiges de connexion (5) et (7) respectivement.
  • Page 11 Étape 4 : Installer le bras de connexion. S=5mm Relier le bras de connexion (4) å la tige de connexion (7) å l'aide des vis (C) et les serrer å l'aide de la Clé Allen (E). Étape 5 : Installation de la tige de connexion. S=5mm Relier les tiges de connexion (8) et (9) au bras de connexion (4) å...
  • Page 12 Étape 6 : Installer la tige de connexion. S=5mm Utiliser les vis (B) pour relier la colonne de levage aux tiges de connexion (5) et (6) et les serrer å l'aide de la Clé Allen (E). Insérer la tige de connexion (6) dans la tige de connexion (8). Insérer la tige de connexion (9) dans la tige de connexion (5).
  • Page 13 Étape 7 : Fixer la tige de connexion. Ajuster S=5mm Serrer Ajuster la longueur en fonction de la taille de la table, puis fixer le cadre å raide des vis (B). Étape 8 : Installer le support latéral. S=5mm Relier les supports latéraux (3) aux colonnes de levage (2) å Paide des vis (B) et les serrer å...
  • Page 14 Étape 9 : Installer les tampons en caoutchouc. Étape 10 : Installez le plateau de table. Perceuse (non inclus)
  • Page 15 Étape 11 : Installer le plateau et le bottier de commande. Perce use (non inclus)
  • Page 16 Étape 12 : Connecter les cåbles et la fiche dlalimentation. on des Port pour Fiche d'alimentation Port pour le cåble connecté å la la colonne Port pour de levage combiné M3 HS...
  • Page 17 8. Traitement des défauts courants =xxx Ajuster le bureau vers le haut Régler le bureau vers le bas Hauteur préréglée 1 Hauteur préréglée 2 Hauteur préréglée 3 Hauteur préréglée 4 Pour régler la hauteur préréglée, appuyez sur la touche M jusqu'å...
  • Page 18 Si l'alarme se déclenche lorsque le bureau se Protection contre déplace vers le haut, retirez les charges du surcharges bureau et réessayez. Si l'alarme se déclenche lorsque le bureau se déplace vers le bas, coupez l'alimentation, retirez les charges du bureau et réessayez.
  • Page 19 Mode ingénierie Modifier l'unité affichée (Un) Appuyez sur la touche "M" et maintenez-la enfoncée jusqu'å ce s'affiche et clignote. Appuyez å nouveau sur "M" et l'écran affiche "Un". Appuyez sur "M" pour sélectionner. Appuyez pour passer du systéme "S :" métrique au systéme "...

  • Page 20: Consignes De Sécurité

    Appuyez et maintenez pendant Réinitialiser 5 secondes, l'écran LED affiche 'RES' et le bureau descend niveau le plus bas et revient å une certaine hauteur pour terminer processus de réinitialisation. niveau le plus bas et revient å une certaine hauteur pour terminer processus de réinitialisation.
  • Page 21 Si le cåble d'alimentation est endommagé, il doit étre remplacé par le fabricant, un agent de service ou une personne de qualification similaire afin d'éviter tout danger Assurez-vous que votre environnement de travail ne comporte pas de sources de danger. Par exemple, ne laissez pas trainer des outils. Prenez toujours soin de manipuler correctement...

  • Page 22: Élimineztous Lesobstaclesdansla Trajectoire De Réglageen Hauteur

    Les moteurs peuvent fonctionner en continu pendant 2 minutes maximum. Aprés quoi, les moteurs doivent rester au repos pendant env. 18 minutes avant de pouvoir étre utilisés å nouveau Le non-respect des consignes de sécurité et d'installation du présent manuel peut causer des blessures graves Les utilisateurs ne doivent jamais s'asseoir sur le bureau pour éviter des blessures graves...

  • Page 23: Clause De Non-Responsabilité

    Clause de non-responsabilité Assmann Electronic GmbH déclare par la présente que la Déclaration Conformité est incluse dans la livraison. Dans le cas contraire, demandez l'envoi de la Déclaration de Conformité par courrier postal adressé au fabricant å l'adresse indiquée ci-dessous. info@assmann.com Assmann Electronic...
