Installation

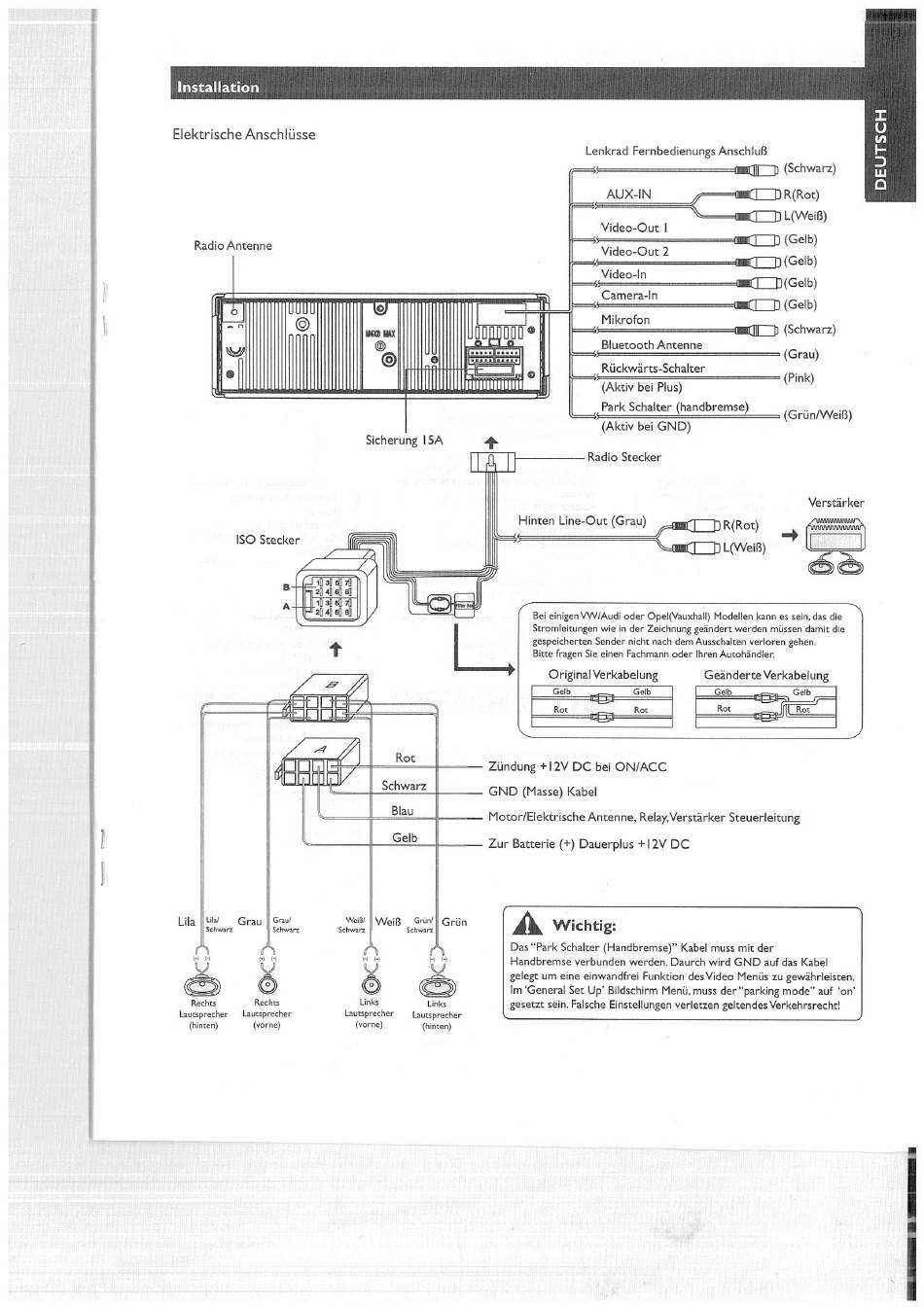

Elektrische Anschlüsse
Radio Antenne
o
ISO Stecker
20
Lila Grau Grau/ Weißl Weiß
Schwarz
Rechts
Rechts
Laucsprecher Laucsprecher
Lautsprecher
(vorne)
(hinten)
Sicherung 15A
Hinten Line-Out (Grau)
Rot
Zündung +12V DC bei ONIACC
Schwarz
GND (Masse) Kabel
Blau
Motor/EIektrischeAntenne,Relay,Verstärker S teuerleitung
Gelb
Zur Batterie (+) Dauerplus +12V DC
Grün' Grün
Das"Park Schalter(Handbremse)"Kabelmussmit der
Handbremse
gelegt um eineeinwandfreiFunktion desVideo Menüszu gewährleisten.
1m'GeneralSet up' BildschirmMenü,mussder"parking mode" auf 'on'
Links
Links gesetzt sein.FalscheEinstellungen verletzengeltendesVerkehrsrecht!
Lautsprecher
(vorne)
(hinten)
Lenkrad Fernbedienungs Anschluß
AUX-IN
Video-Out I
Video-out 2
Video-ln
Camera-ln
Mikrofon
Bluetooth Antenne
Rückwärts-Schalter
(Aktiv bei Plus)
Park Schalter (handbremse)
(Aktiv bei GND)
Radio Stecker
Bei einigen VWIAudi OderOpel(Vauxhall) M odellenkannes sein,dasdie
Stromleitungen wie in der Zeichnung geändertwerdenmüssendamit die
gespeicherten Sender nicht nach dem Ausschalten verloren gehen.
Bitte fragen Sie einen FachmannOder Ihren Autohändler.
OriginalVerkabelung
Geänderte Verkabelung
Gelb
Rot
Wichtig:
verbunden werden. Daurch Wird GND auf das Kabel
(Schwarz)
R(Rot)
L(Weiß)
(Gelb)
(Gelb)
(Gelb)
(Gelb)
(Schwarz)
(Grau)
(Pink)
(Grün/Weiß)
Verstärker
R(Rot)
L(Weiß)
Gelb
Rot
