Notice d'utilisation et d'installation
Ecosine max
3.13 Performance du filtre
En combinaison avec des redresseurs à diodes à 6 impulsions, les filtres passifs anti-harmonique eco-
sine max sont capables d'atteindre un THDi de 5% dans les conditions suivantes :
|
Fonctionnement du filtre à la tension et au courant nominaux
|
THDv < 2 %, déséquilibre de tension < 1 %
|
Un THDi de 5 % n'est pas garanti pour les applications avec des redresseurs à thyristors. La
performance du filtre dépend de l'angle d'amorçage des thyristors.
|
La performance des filtres ecosine max (THDi, facteur de puissance et Ucc) dans différentes
conditions de charge est représentée dans les diagrammes suivants.
14
12
10
8
6
4
2
0
0
10
20

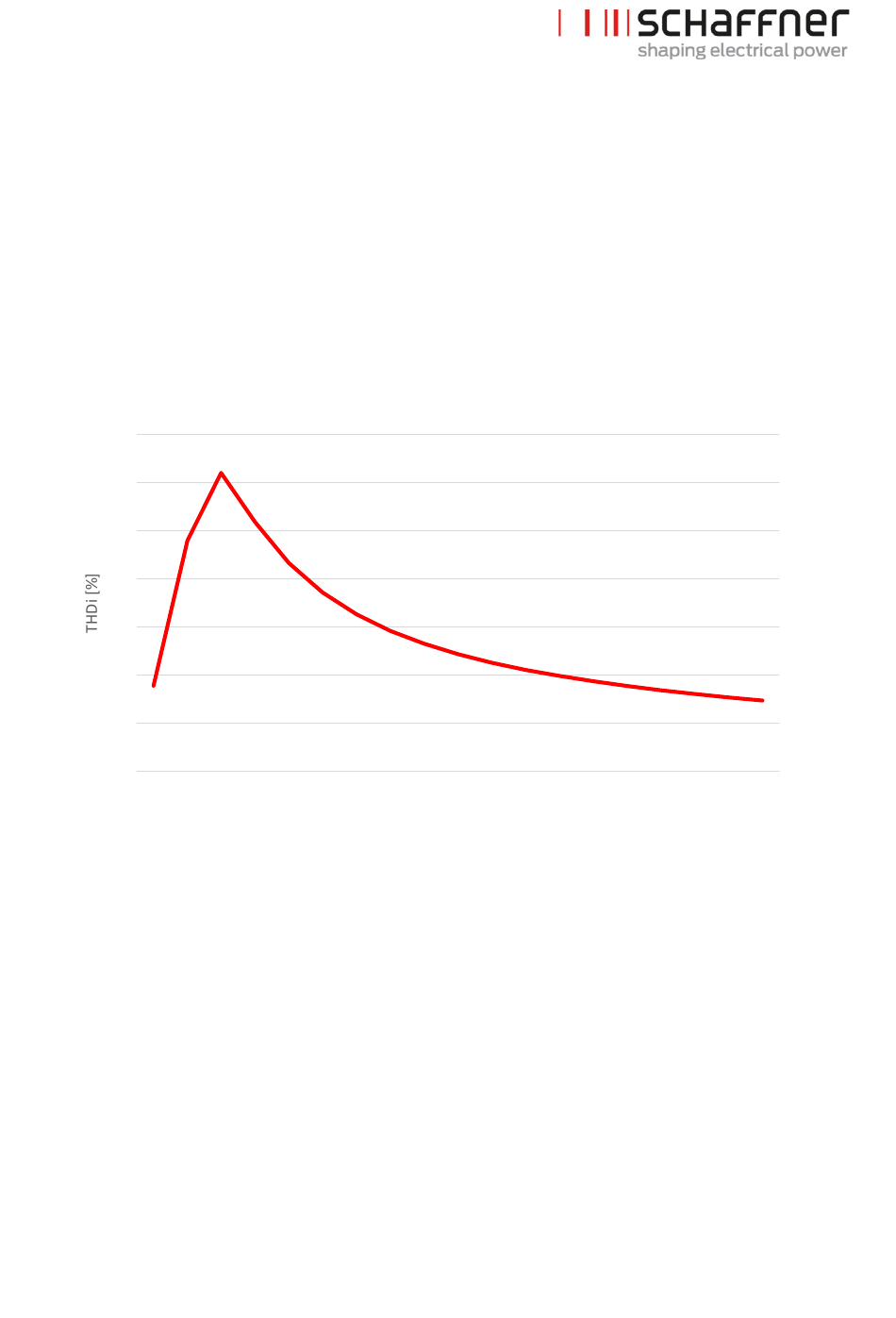

Figure 12 THDi par rapport à la charge (redresseur à diodes)
30
40
50
60
70
80
schaffner.com
90 100 110 120 130 140 150 160 170 180
Charge [%]
46/73
