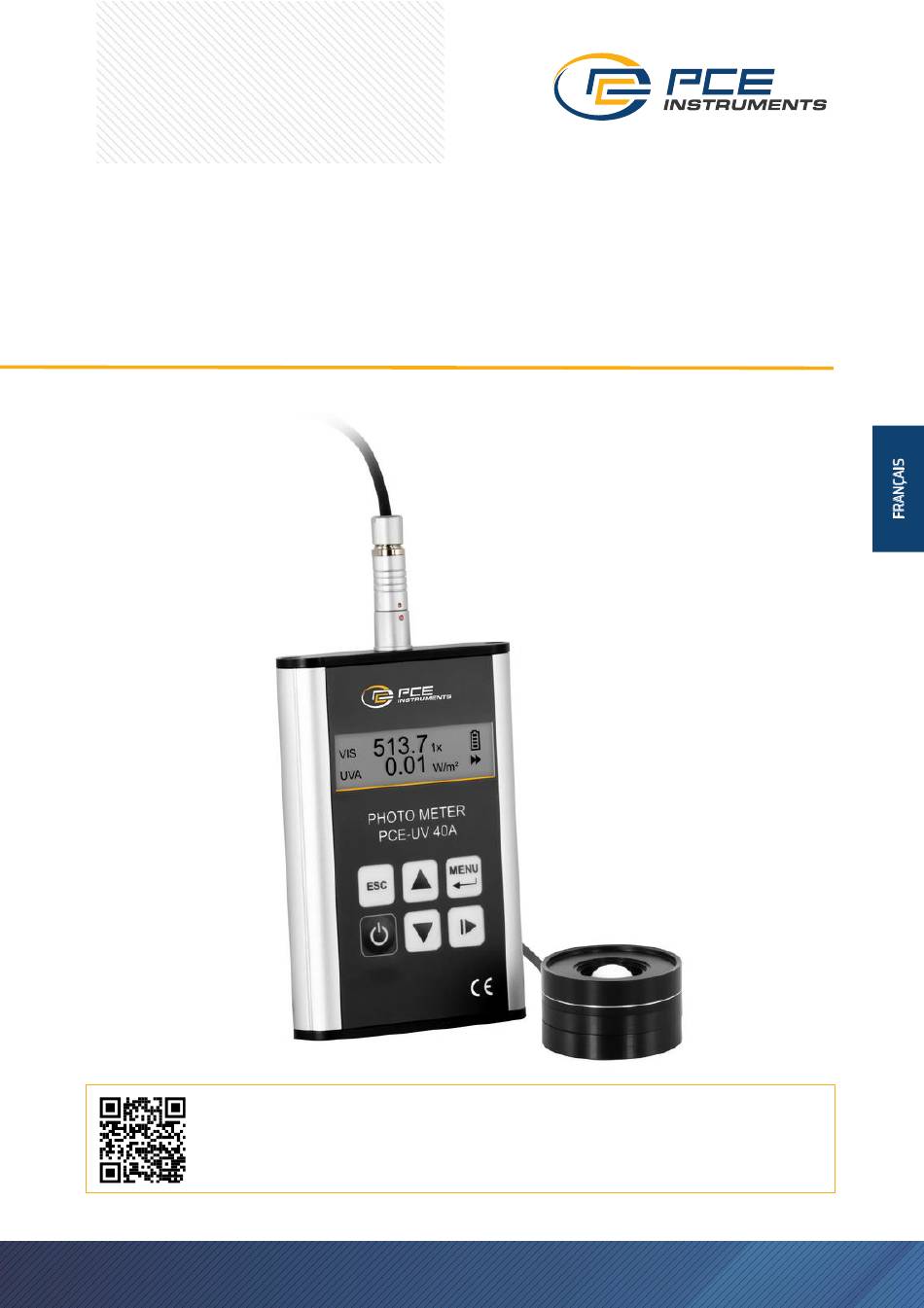

- Page 1 MODE D’EMPLOI DÉTECTEUR DE RAYONNEMENT UVA PCE-UV 40A Les modes d’emploi sont disponibles en plusieurs langues (allemand, anglais, espagnol, français, italien, etc.). Vous pouvez les télécharger depuis notre site internet www.pce-instruments.com Dernière modification : 24 novembre 2025, v1...
- Page 2 SOMMAIRE CONSIGNES DE SECURITE ....................5 SPECIFICATIONS ......................6 SPECIFICATIONS TECHNIQUES ......................6 CONTENU DE LIVRAISON ........................7 ACCESSOIRES OPTIONNELS ........................7 DESCRIPTION DE L’APPAREIL .....................8 SONDE ............................... 8 APPAREIL ..............................9 MESURES ..............................9 FIRMWARE..............................9 UTILISATION ........................10 ALIMENTATION ............................
- Page 3 à une humidité ambiante extrême ou ne le placez pas dans des zones humides. N’exposez pas l’appareil à des chocs ou à des vibrations fortes. » Seul le personnel qualifié de PCE Instruments à l’autorisation d’ouvrir le boîtier de cet appareil. » N’utilisez jamais cet appareil avec les mains humides ou mouillées.
- Page 4 2 SPECIFICATIONS SPECIFICATIONS TECHNIQUES Plage 0 … 100 W/m Résolution 0,01 W/m Précision Conforme à EN ISO 3059 V(λ) CIE ∆λ 320 ... 395 nm 1/10 ∆λ 337 ... 385 nm 365 nm Λ <5 % =313 nm λ <0,5 % =405 nm λ...
- Page 5 2.2 CONTENU DE LIVRAISON 1 x Détecteur de rayonnement UV 1 x Capteur UVA / Lux 1 x Support pour le capteur 1 x Perche 1 x Mallette de transport 1 x Mode d’emploi 2.3 ACCESSOIRES OPTIONNELS CAL-UV 40A Certificat d’étalonnage TRUST IN EVERY MEASUREMENT.
- Page 6 3 DESCRIPTION DE L’APPAREIL Le détecteur de rayonnement est un appareil de mesure à deux canaux, conçu pour contrôler les conditions d’observation lors des essais non destructifs par la méthode d’inspection par particules magnétiques (MPI). Ce type d’essais est utilisé pour détecter les discontinuités superficielles et légèrement sous-superficielles dans les matériaux ferromagnétiques tels que le fer, le nickel, le cobalt et certains de leurs alliages.
- Page 7 LCD avec la résolution indiquée dans les spécifications techniques (chapitre 2.1), réduite aux 4 chiffres les plus significatifs. 3.4 FIRMWARE Le Firmware du PCE-UV 40A peut être mis à jour par l’utilisateur. La procédure de mise à jour est la suivante : Téléchargez l’application « SonBoot » sur le site Web du fabricant.
- Page 8 Pile déchargée Pile déchargée jusqu’à un niveau critique – l’appareil peut s’éteindre automatiquement à tout moment, Alimentation du PCE-UV 40A via le port USB (voir chapitre 5 : Communication avec le PC). 4.3 MESURE La mesure est lancée et mise en pause avec la touche « |► ». L’indicateur RUN / PAUSE s’affiche dans le coin inférieur droit de l’écran :...
- Page 9 Cette option est utilisée pour compenser le courant d’obscurité des détecteurs et la tension de décalage du canal de mesure afin que le PCE-UV 40A indique « zero » dans les deux canaux lorsqu’il n’y a pas de signal dans la fenêtre d’entrée de la sonde.
- Page 10 « |► » permet d’activer et de désactiver le rétroéclairage pendant le réglage du contraste. Le nouveau réglage du contraste peut être accepté à l’aide de la touche « Menu ». Ce menu permet de gérer le rétroéclairage de l’écran du PCE-UV 40A. Il existe trois options qui peuvent être modifiées à l’aide des touches ▲ et ▼ : Rétroéclairage toujours «...
- Page 11 » entre le plan de réception de la sonde (voir chapitre 3.1) et la source, ou mesurez cette valeur à l’aide d’un appareil de référence. Mesurer l’éclairement / l’irradiance à l’aide du PCE-UV 40A. » Procédure de réglage : Accédez au menu du compteur et sélectionnez l’option « Calibration » (Calibrage).
- Page 12 5 COMMUNICATION AVEC LE PC Le PCE-UV 40A est équipé d’une prise mini USB pour la connexion à un PC. Après avoir connecté l’instrument à un PC pour la première fois, les pilotes appropriés doivent être installés par le système. Cette interface de communication peut être utilisée pour la mise à...
- Page 13 8 MAINTENANCE Le PCE-UV 40A ne nécessite aucun entretien particulier. Toutes les réparations de l’instrument doivent être effectuées par PCE Instruments. 9 RECYCLAGE Du fait de leurs contenus toxiques, les piles ne doivent pas être jetées dans les ordures ménagères. Elles doivent être amenées à...
- Page 14 CERTIFICAT CE...
- Page 15 CERTIFICAT ROHS TRUST IN EVERY MEASUREMENT.
- Page 16 PCE INSTRUMENTS CONTACT INFORMATION Allemagne Danemark Espagne PCE Deutschland GmbH PCE Instruments Denmark ApS PCE Ibérica S.L. Im Langel 26 Birk Centerpark 40 Calle Mula, 8 D-59872 Meschede 7400 Herning 02500 Tobarra (Albacete) Allemagne Danemark Espagne Tél. : +49 (0) 2903 976 99 0 Tél : +45 70 30 53 08...
- Page 17 Les modes d’emploi sont disponibles en plusieurs langues (allemand, anglais, espagnol, français, italien, etc.). Vous pouvez les télécharger depuis notre site internet www.pce-instruments.com Les spécifications peuvent être modifiées sans préavis. TRUST IN EVERY MEASUREMENT.
