répartiteurs de
frais de chauffage
Manuel d'installation
Installation du répartiteur sur le radiateur
Le répartiteur doit être installé à 66 % (ou à 75 %, uniquement pour les répartiteurs des
versions 2 et suivantes) de la hauteur du radiateur et à la moitié de sa largeur.

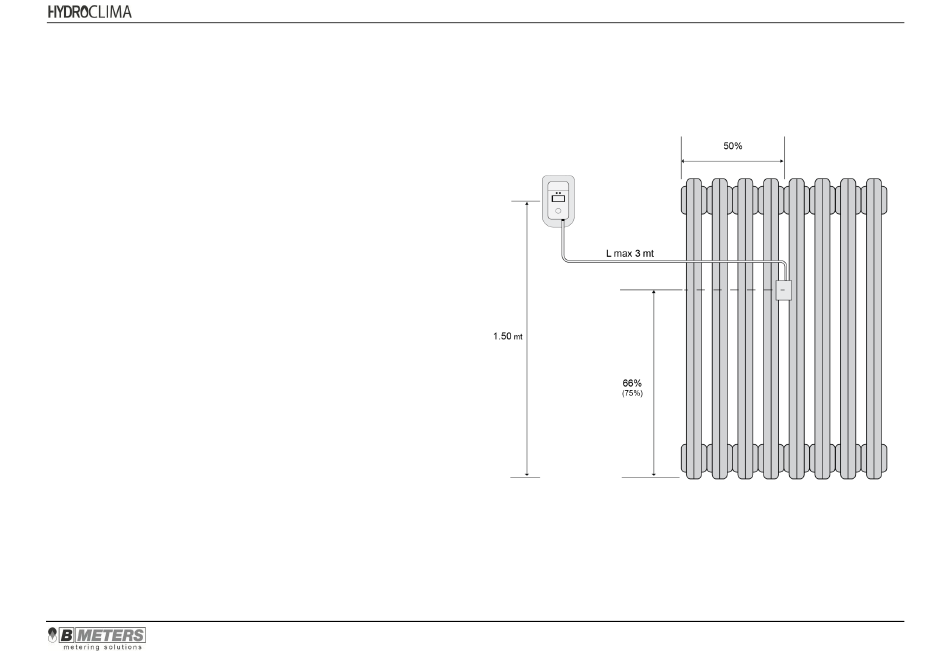

Figure 1. Point de montage du répartiteur sur le radiateur (gauche), point de montage de la sonde à distance
sur le radiateur et du répartiteur mural (droite).
Si le radiateur possède un nombre d'éléments impair (soit un nombre pair d'espaces
entre les éléments, il est possible d'installer le répartiteur ou la sonde à distance à la
moitié de la largeur), il est nécessaire d'agir dans l'espace le plus proche de la vanne de
retour.
Si, pour d'autres raisons (par ex. présence d'une console de fixation du radiateur
au mur), il est impossible d'installer le répartiteur (ou sonde à distance) ; à cet
endroit, il est nécessaire d'agir dans la direction opposée de la vanne de retour.
pag. 2
