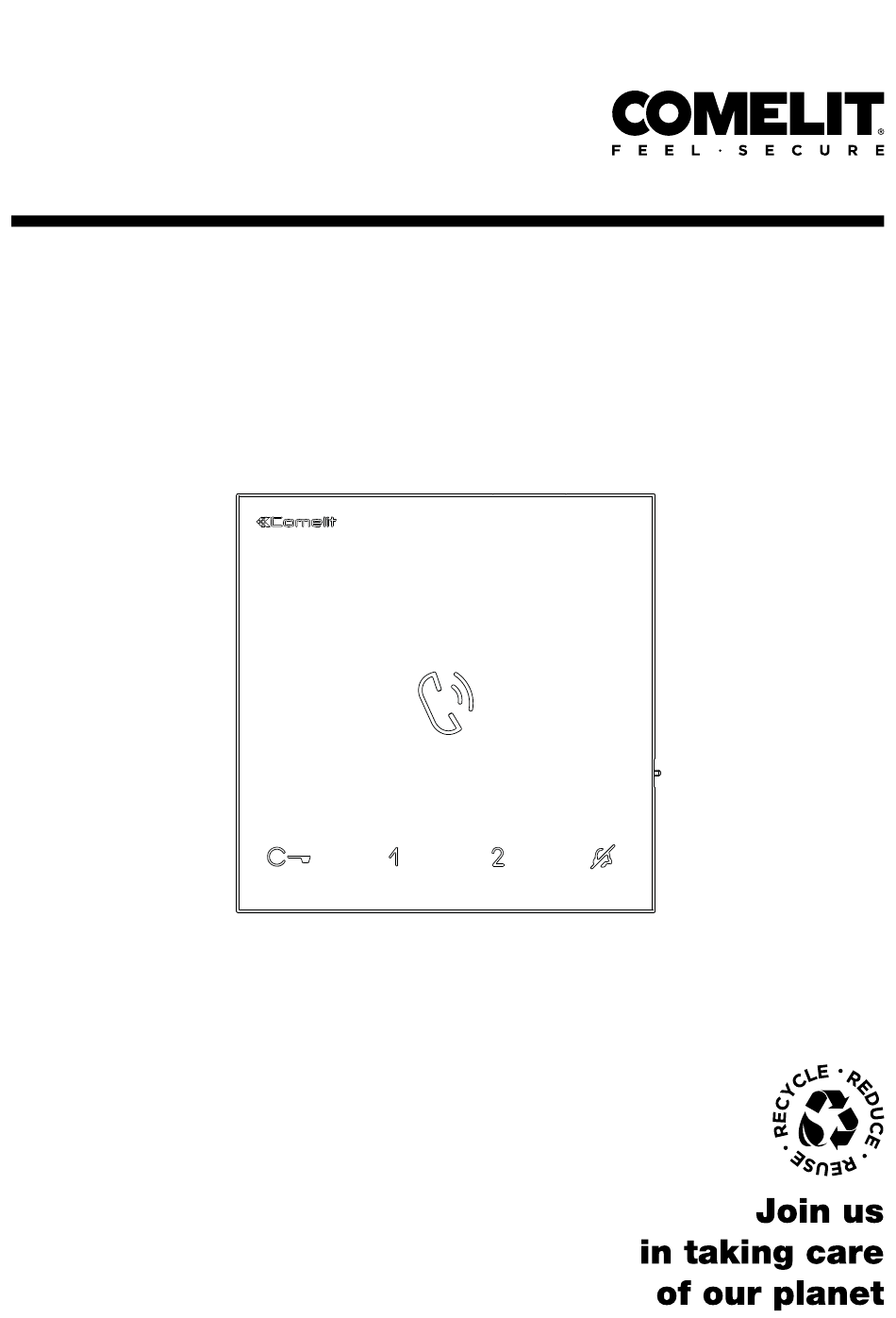

- Page 1 6750W 6751W M A N U E L T E C H N I Q U E C O M P L E T...
- Page 2 | Sommaire | Combiné audio MINI mains libres Pensez d'abord Aidez-nous à sauver la planète. à imprimer Pensez à la planète avant d'imprimer ce document. et utilisez les liens Vous consultez un document interactif : accédez rapidement aux contenus interactifs qui vous intéressent via les liens.
- Page 3 | Sommaire | Sommaire Combiné audio MINI mains libres Description Article 6750W Article 6751W Légende des boutons et des led de signalisation Appui prolongé sur les touches Caractéristiques techniques Installation en montage en saillie Connexions Raccordements à la colonne montante vidéophonique et au bouton pour l'appel palier Raccordements à...
- Page 4 | Sommaire | Description Article 6750W Combiné audio mains libres série Mini avec phonie Full-duplex et système d'amplification à boucle magnétique intégré. Permet le réglage du volume haut-parleur et le réglage volume sonnerie personnalisable en choisissant parmi différentes mélodies. Équipé de 5 boutons Sensitive touch pour prise phonie, ouvre-porte, actionneur, appel au standard et fonction coupure sonnerie et led de signalisation de l'état d'ouverture de la porte.
- Page 5 | Sommaire | Article 6751W Combiné audio mains libres série Mini avec phonie Full-duplex. Permet le réglage du volume haut-parleur et le réglage volume sonnerie personnalisable en choisissant parmi différentes mélodies. Équipé de 5 boutons Sensitive touch pour prise phonie, ouvre-porte, actionneur, appel au standard et fonction coupure sonnerie et led de signalisation de l'état d'ouverture de la porte.
- Page 6 | Sommaire | Légende des boutons et des led de signalisation f Appuyer sur le bouton souhaité pour activer la fonction qui lui est associée Attendre environ 1 sec. avant d'appuyer de nouveau sur le même bouton. Des pressions répétées rapprochées sur le même bouton annulent la commande envoyée.
- Page 7 | Sommaire | Caractéristiques techniques Art. 6750W Art. 6751W DONNÉES GÉNÉRALES Hauteur (mm) Largeur (mm) Profondeur (mm) CARACTÉRISTIQUES MATÉRIELLES Bornes extractibles RÉGLAGES Réglage du volume du haut-parleur Réglage volume sonnerie CARACTÉRISTIQUES PRINCIPALES Système audio/vidéo Montage en saillie Montage sur base de table Fonction mains libres Fonction boucle magnétique...
- Page 8 | Sommaire | Installation en montage en saillie optional CLACK! DÉPOSE...
- Page 9 | Sommaire | Dépose Borne Montage Borne...
- Page 10 | Sommaire | Connexions Raccordements à la colonne montante vidéophonique et au bouton pour l'appel palier COLONNE MONTANTE 6750W MONTANTE VIDEOCITOFONICA VIDÉOPHONIQUE 1214/2C APPEL PALIER CHIAMATA FUORIPORTA 1209 / 1210 / 1210A /4888C Raccordements à la colonne montante vidéophonique en dérivation du moniteur vidéophonique...
- Page 11 | Sommaire | Configuration des boutons Par défaut, les boutons gèrent les fonctions de la ligne A (Tableau « Configuration de base »). Il est possible de modifier la configuration par défaut des boutons en changeant, à l’arrière du combiné audio, la position des DIP 1-2-3-4 de S2 en choisissant l’une des combinaisons (B-P) proposées dans le tableau.
- Page 12 | Sommaire | Configuration avancée Si les configurations de base (A-P) ne répondent pas aux besoins, il est possible de programmer individuellement les boutons en suivant les procédures décrites ci-dessous. À la fin, positionner sur ON les DIP 1-2-3-4 de S2 (PROG). Dans ce réglage des DIP, les boutons gèrent les fonctions programmées.
- Page 13 | Sommaire | APPEL INTERCOMMUNICANT SÉLECTIF : PROGRAMMATION DES BOUTONS 1. Il est nécessaire d’effectuer les opérations indiquées au paragraphe “codice intercomunicante selettivo” page 13 sur les dispositifs concernés par l’appel intercommunicant. 2. Prendre note des réglages des DIP-switch S1. 3. Entrer en programmation en positionnant le DIP 6 de S2 sur ON. »...
- Page 14 | Sommaire | SUPPRESSION DU CODE INTERCOMMUNICANT SÉLECTIF DU COMBINÉ AUDIO Prendre remarque Placer les DIP comme indiqué sur la figure. des réglages de S1, S2 et les rétablir OK prog: à la fin de la programmation KO prog: ACTIONNEUR GÉNÉRIQUE, ACTIONNEUR AVEC CODE ACTIONNEUR GÉNÉRIQUE : PROGRAMMATION BOUTONS 1.
- Page 15 | Sommaire | AUTRES FONCTIONS : PROGRAMMATION BOUTONS 1. Entrer en programmation en positionnant le DIP 6 de S2 sur ON. » la led clignote 2. Consulter le tableau “Configurazione di base” page 11 pour identifier une combinaison des DIP-switch où apparaissent les fonctions souhaitées relatives aux boutons à...
- Page 16 | Sommaire | VARIATION DES SONNERIES 1. Maintenir le bouton enfoncé pendant 6 sec. » un signal sonore de confirmation est émis » la led clignote √ l’opération n’est possible qu’avec l’installation au repos ; sinon, le led clignotera 4 fois pour avertir l’utilisateur que l’installation est occupée 2.
- Page 17 | Sommaire | Tableau des codes utilisateur code DIP ON 1,2,3,4,5 1,3,4,5,6 1,2,4,5,7 1,4,5,6,7 1,2,3,5,8 1,3,5,6,8 1,2,5,7,8 2,3,4,5,6 3,4,5,7 2,4,5,6,7 4,5,8 2,3,5,6,8 3,5,7,8 1,2,3,4,5,6 1,3,4,5,7 1,2,4,5,6,7 1,4,5,8 1,2,3,5,6,8 1,3,5,7,8 2,3,4,5,7 3,4,5,6,7 2,4,5,8 4,5,6,8 2,3,5,7,8 1,2,6 1,2,3,4,5,7 1,3,4,5,6,7 1,2,4,5,8 1,4,5,6,8 1,2,3,5,7,8 2,3,4,5,6,7 3,4,5,8 2,4,5,6,8...
- Page 18 1.5 mm² ATTENTION ! L’utilisation de câbles blindés pourrait réduire les distances de 50 % A MAX B MAX C MAX H MAX Art. 1216 Comelit Art. 4577/4579 1 260 m 130 m 130 m 50 m mm² (850 pieds) (425 pieds)
- Page 19 | Sommaire | COLONNE MONTANTE VIDÉOPHONIQUE 1216 32-34 Vdc 1214/2C 1214/2C 2738W/A 6750W 1214/2C 1214/2C 230V 34-35 Vdc 34-35 Vdc 1210A 32-34 Vdc R GND NO NC UT2020 UT9200 (MAX 8) Max 20 m. Bouton ouvre porte sortie. Pour des configurations différentes de celles indiquées dans le schéma, consulter le manuel complet de l’article UT2020.
- Page 20 ATTENTION ! L’utilisation de câbles blindés pourrait réduire les distances de 50 % A MAX B MAX F MAX H MAX Art.1216 Comelit Art. 4577/4579 1 mm² 200 m 200 m 50 m 100 m (Ø 1,2 mm AWG 17) (650 pieds)
- Page 21 | Sommaire | 1216 1214/2C 1214/2C 2738W/A 6750W 1214/2C 1214/2C 4888C 230V 1595 120-230 V 12 VAC/VDC 18 Ω MAX NO NC UT1020 UT9200 Max 20 m. Bouton ouvre porte sortie.
- Page 22 1.5 mm² ATTENTION ! L’utilisation de câbles blindés pourrait réduire les distances de 50 % A MAX B MAX C MAX Comelit Art. 4577/4579 1 mm² 260 m 130 m 130 m (Ø 1,2 mm AWG 17) (850 pieds) (425 pieds) (425 pieds) UTP cat.
- Page 23 | Sommaire | 2738W/A 6751W 2719W 2738W/A 1210A 1210 230V 12 VAC/VDC 18 Ω MAX R GND NO NC UT2010 UT9200 (MAX 8) Max 20 m. Bouton ouvre porte sortie. Pour des configurations de la platine extérieure (modèle, nombre et type de modules) différentes de celles indiquées dans les schémas, consulter le manuel complet de l’article UT2010...
- Page 24 | Sommaire | Art. 6750W Pour plus d'informations sur les performances de l'installation et pour visualiser les schémas d'installation, cliquez sur le type d'installation qui répond le mieux à vos besoins : • Audio/vidéo Simplebus2 avec 1210/1210A • Audio/vidéo Simplebus2 avec 4888C Art.
- Page 25 • des usages différents de celui prévu, • le non-respect des indications et avertissements présents dans ce Manuel / Instructions. Comelit Group S.p.A. se réserve toutefois le droit de modifier à tout moment et sans préavis ce qui est décrit dans le présent Manuel / Instructions.
- Page 26 3e édition 11/2025 cod. 2G40003653...
