Sommaire des Matières pour Comelit Logivox 49CC0100
Page 1

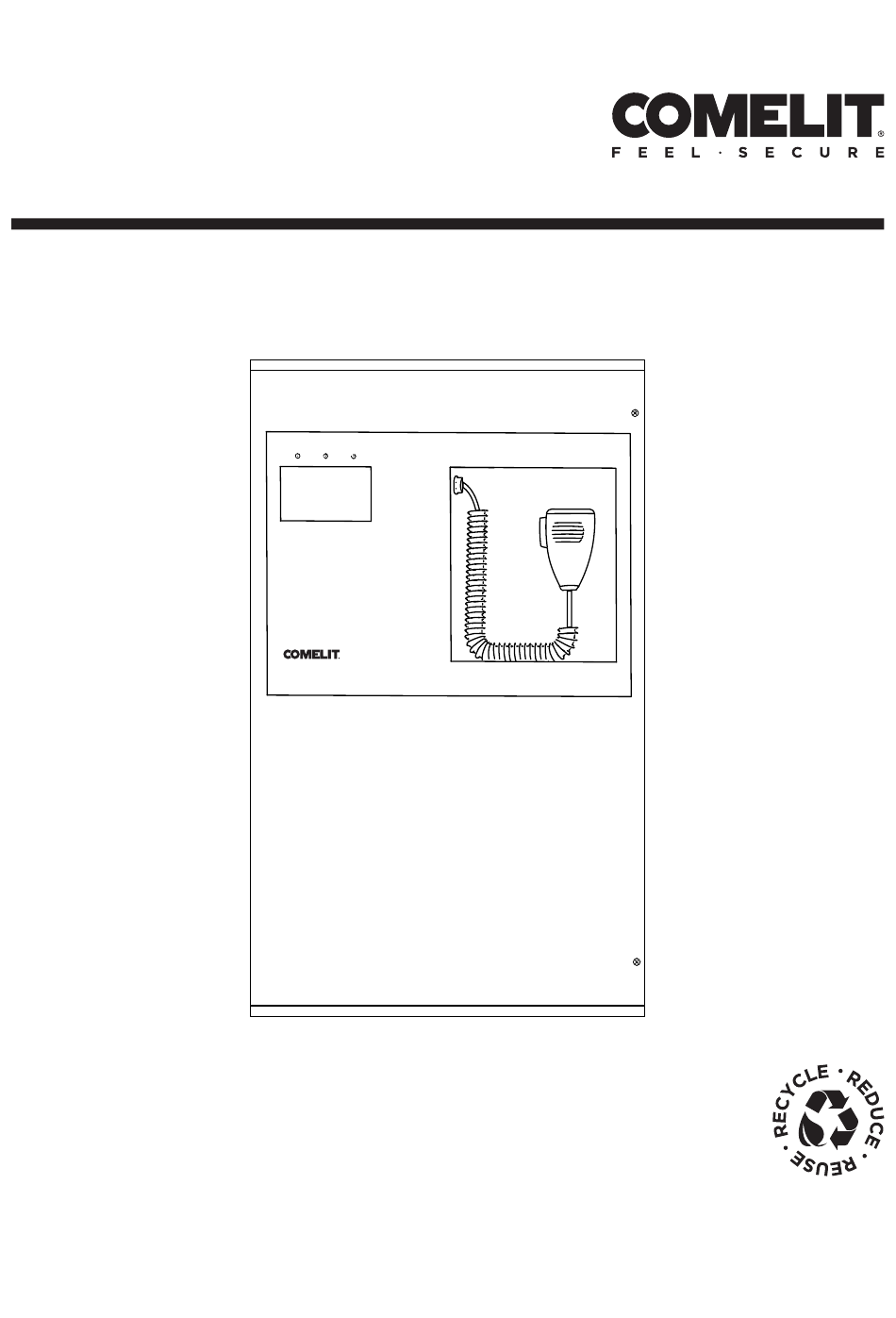

Logivox Art. 49CC0100, 49CC0101, 49CC0104, 49CC0106 M A N U E L T E C H N I Q U E Join us in taking care of our planet...
Page 3
8.3. Batteries 6.7. Connexion des stations microphoniques 8.4. Nettoyage 6.8. Connexion autres centrales Caractéristiques techniques 6.9. Connexion centrale Fire adressée Comelit 6.10 Branchement des alimentations électriques 7. Menu et utilisation de la centrale 7.1. Accès aux menus 7.2. Menu util.
Page 5
1. Légende symboles Cette section fournit la description d’un certain nombre d’icônes prévues pour attirer l’attention sur certains aspects particulièrement importants INFORMATION UTILE Ce symbole identifie une information utile à l’utilisation, à la gestion ou à la configuration de la centrale. CONSEIL D’APPLICATION Ce symbole identifie un exemple ou un conseil utile à...
Page 6
2. Avertissements Pour une utilisation correcte et efficace de l’appareil, il est important de se familiariser avec toutes ses caractéristiques en lisant attentivement ces instructions et avertissements. 1. MANUEL Conservez ce manuel pour vous y référer à l'avenir. Chaque centrale LOGIVOX présentera sur le côté droit une étiquette autocollante avec un code QR qui permettra d’accéder à...
Page 7
3. Normes et conformité La nouvelle gamme de centrales Comelit pour l’évacuation vocale LOGIVOX a été conçue conformément aux normes EN54-16 et EN54-4. Elle est en outre certifiée selon les prescriptions du RPC (Règlement Produits de Construction) Ce produit est conforme aux directives de la Communauté européenne qui s’y appliquent.
Page 8
3. SPARE AMP : amplificateur qui prend le relais de l’amplificateur principal en cas de panne, afin d’assurer l’envoi des messages d’urgence. Il est possible de connecter entre elles jusqu’à 6 centrales pour un total maximum de 36 zones A/B, ou 6 centrales LOGIVOX plus une centrale Fire Comelit adressée.
Page 9
4.2. Configuration type Centrale Centrale LOGIVOX-6 LOGIVOX-2 Centrale adressée Comelit 41CPE118 Niv. 1 10/09/2022 08:30 Menu util. Programmazione Éteindre Buzzer Messages ÉVACUER État IDLE Source sonore 1 Source sonore 2 IN/OUT Postes d’appel avec sélection des zones Postes d’urgence à distance IN/OUT 8 entrées contrôlées...
Page 10
• Possibilité de connecter jusqu’à 8 stations microphoniques Art. 49PMS101 alimentées par la centrale sur la ligne BUSP • Possibilité de connecter jusqu’à 6 centrales pour un maximum de 36 zones AB via le canal BUS RS-485, ou 6 centrales LOGIVOX plus une centrale Fire Comelit adressée • Contrôle indépendant du volume pour chaque zone •...
Page 11
4.4. Panneau frontal FIGURE ÉLÉMENT ACTION VIS DE FIXATION 2 vis utilisées pour fermer la porte de la centrale 3 LEDs indiquant l’état de la centrale : Sous tension, Erreur, LED D’ÉTAT Alarme Haut-parleur intégré pour la vérification locale de l’audio reproduit ENCEINTE MONITEUR dans les différentes zones Microphone à...
Page 12
4.5. Vue interne FIGURE ÉLÉMENT DESCRIPTION ALIMENTATION Alimentation 230 Vca - 24 Vcc MAINBOARD Carte mère CARTE ZONES Carte de 2 à 6 zones PM544 Carte ASI conforme à la norme EN54-4 CONVERTISSEUR Convertisseur 600W TRANSFORMATEURS Transformateurs audio 8R 100V-70V-50V-35V BATTERIES 2 batteries 12V 42Ah NICHE...
Page 13
Connecteur RCA pour entrée musique 2 ports RJ45 pour la connexion « in Link » (RS485+audio) LIEN à d'autres centrales LOGIVOX ou à une centrale incendie adressée Comelit Bus de connexion des stations microphoniques de SERVICE à alimenter individuellement moyennant l’article BUS SRV 49ABM124 (fourni dans les stations dédiées à...
Page 14
4.6. Carte mère Chaque centrale LOGIVOX présente une étiquette pour identifier rapidement les connexions • sur les modèles 49CCO100 et 49CCO101 ZONE1 ZONE2 INPUTS AUX2 AUX1 LINK PABX BUSP OUTPUTS • sur les modèles 49CCO104 et 49CCO106 INPUTS OUTPUTS AUX2 AUX1 LINK PABX...
Page 15
4,7. Carte zone Cette carte n’est prévue que sur les modèles offrant de 4 à 6 zones : 49CCO104 et 49CCO106 FIGURE BORNE ÉLÉMENT ACTION Connecteur première zone AB sur les modèles 49CCO104 J2_1 ZONE 1 et 49CCO106 Connecteur deuxième zone AB sur les modèles J2_2 ZONE 2 49CCO104 et 49CCO106...
Page 16
4.8. Conditions de fonctionnement La centrale surveille en permanence les sources d’urgence et l’intégrité des parcours critiques pour le fonctionnement du système dans des conditions d’urgence. La centrale signale les différentes conditions de fonctionnement : - par le biais d’un écran et de trois LEDs positionnées à côté Niv.
Page 17
4.9. Niveaux de priorité des communications Chaque centrale pourrait recevoir simultanément (localement ou à distance) différents signaux audio, potentiellement en concurrence les uns avec les autres. En cas de demandes multiples simultanées, la gestion des priorités est guidée par l’indice de priorité (la priorité 1 étant la plus élevée) indiqué dans le tableau ci-dessous.
Page 18
5. Emplacements microphones La série LOGIVOX peut utiliser 7 modèles de stations microphoniques à distance : • 3 modèles pour les communications d’urgence 49BME101, 49BME107, 49MVF101 • 4 modèles pour les communications de service uniquement 49BMC101, 49BMC107, 49BMD110, 49PMS101 5.1. Emplacements microphones d’urgence 49BME101 : base à...
Page 19
1. IN/OUT RJ45 Bus données, audio et alimentation provenant du BUS EMG de la centrale Pour les connexions et la programmation sur l’afficheur de la centrale (HMI) de toutes les stations microphoniques, voir les sections 6.7 et 7.3 de ce manuel. Vue du panneau arrière des stations microphoniques commune aux modèles 49BME101 et 49BME107 1.
Page 20
5.1. Emplacements microphones d’urgence Opérations à effectuer pour envoyer une communication d’urgence depuis la station 49BME101 1. Soulever le couvercle de la touche « EVAC » 2. Appuyer sur la touche rouge « EVAC » et la maintenir enfoncée pendant au moins 2 secondes => La LED rouge SYSTEM commence à...
Page 21
49BME107 1. LEDs d’état de la station microphonique et de la centrale 2. La touche « EVAC », avec couvercle en plastique, permet d’activer le bus, les lignes ou groupes de lignes et de diffuser le message vocal ou le message sélectionné précédemment au moyen des touches décrites au point «...
Page 22
5.2. Postes de service 49BMC101 : base à 1 touche pour les communications de service (commerciales et/ou générales). Elle peut fonctionner sur l’ensemble de la centrale/du système ou sur les zones spécifiques sélectionnées via la programmation à l’écran de la centrale (HMI).
Page 23
1. Entrée alimentation 24V 2. IN/OUT RJ45 Bus données, audio provenant du BUS SRV Pour les connexions et la programmation sur l’afficheur de la centrale (HMI) de toutes les stations microphoniques, voir les sections 6.7 et 7.3 de ce manuel. Vue du panneau arrière des stations microphoniques commune aux modèles 49BMC101, 49BMC107, 49BMD110...
Page 24
5,2. Postes de service Opérations à effectuer pour envoyer un message ou une communication de service depuis les stations 49BMC107 et 49BMD110 I. Appuyer sur la touche de sélection des lignes ou entrer le numéro souhaité II. appuyer sur TALK III.
Page 25
1. IN RJ25 Bus audio et alimentation à distance de la centrale Vue panneau arrière station mic. 49PMS101 1. LED d’état : indique l’état du bus 2. Touche « On /OFF » activée / éteint le microphone Vue panneau supérieur station mic. 49PMS101 1.
Page 26
5.3. Adressage stations microphoniques Les stations microphoniques 49BME101, 49BME107, 49MVF101, 49BMC101, 49BMC107, 49BMD110 sont dotées de plusieurs interrupteurs dip-switches permettant de configurer l’adresse et d’identifier les différentes stations microphoniques sur le même bus. Le tableau suivant montre la configuration de l’adresse (ID) de la station microphonique. Les DIP-SWITCHES de 1 à...
Page 27
6. Installation et connexions Les opérations signalées dans ce chapitre pour l’installation et l’entretien de l’appareil sont réservées exclusivement à des techniciens qualifiés. RISQUE D’ÉLECTROCUTION • En ouvrant le système, les parties présentant un risque d’électrocution deviennent accessibles. • Toujours s’assurer que l'interrupteur magnétothermique en amont est ÉTEINT avant d’intervenir sur la centrale •...
Page 28
Passages pour un montage correct en saillie Ouvrir le gabarit compris dans l’emballage de chaque centrale LOGIVOX pour tracer sur le mur où percer les orifices Il est recommandé de respecter les conditions ci-dessus 1. introduire les goujons appropriés au poids de la centrale et au type de mur 2.
Page 29
6.2. Passage des câbles Pour faire passer tous les câbles (alimentation, contacts, audio, bus données, liens) correctement et dans l’ordre, tous les modèles de la série LOGIVOX présentent : 1. dans la partie supérieure, une série d’orifices de passage disposant de leurs bouchons IP66 et conçus pour l’installation de serre-câbles M20 (non compris) 2.
Page 30
6.3. Connexion contacts entrée contrôlés ENT. CONTRÔLÉES 8 entrées contrôlées. 1…8 de D à G Le connecteur J5 présente 8 contacts contrôlés en entrée POSITION (de D à G) CONTACT (de D à G) IN 1 IN 2 IN 3 IN 4 TERRE/COMMUN IN 5...
Page 31
6.4. Connexion sorties relais 3 sorties relais avec contact sec 1..3 de D à G Le connecteur J6 OUT présente 3 sorties relais pour la signalisation à des périphériques externes. POSITION (de D à G) CONTACT (de D à G) OUT1 - NO OUT1 - COM OUT1 - NF...
Page 32
6.5. Connexion sources musicales Les connecteurs J3 AUX1 et J4 AUX2 permettent la connexion à des sources de musique externes telles que lecteur CD, radio et radio internet. AUX2 Connecteur AUX 2 de type RCA pour entrée musique AUX1 Connecteur AUX 1 de type RCA pour entrée musique AUX 2 AUX 1 Sortie 0 dB pour la connexion à...
Page 33
6.6. Connexion lignes diffuseurs Sur les centrales qui offrent jusqu’à 2 zones AB (49CCO100, 49CCO101), les lignes des diffuseurs sont connectées dans les connecteurs J10a ZONA 1 AB et J10b ZONA 2 AB de la CARTE MÈRE comme dans l’exemple ci-dessous. Zone 2 OUT B Zone 1...
Page 34
6.7. Connexion des stations microphoniques Les connecteurs P2, P1, J7, P3 sont disponibles pour la connexion des différentes stations microphoniques et de sources auxiliaires. Bus de connexion des stations microphoniques d’URGENCE BUS EMG alimentées par la centrale Bus de connexion des stations microphoniques de SERVICE à BUS SRV alimenter individuellement moyennant l’article 49ABM124 MAX.
Page 35
Bus prioritaire vers la musique pour la connexion de stations BUSP microphoniques 49PMS101 MAX. 5 m MAX. 8 stations MAX. 300 m 49PMS101 Le câblage avec connecteur RJ25 du bus des stations microphoniques 49PMS101 doit être du type « entrée/sortie » linéaire, c’est-à-dire qu’il doit partir de la centrale et aboutir à la dernière station microphonique de la chaîne.
Page 36
6.7. Connexion des stations microphoniques Entrée audio équilibrée accompagnée d’une entrée non PABX surveillée sur le même connecteur Le connecteur J7 est disponible pour la connexion de sources auxiliaires telles qu’un standard téléphonique. Il s’agit d’une entrée audio équilibrée accompagnée d’une entrée non surveillée sur le même connecteur. Lorsque l’entrée est fermée à...
Page 37
Le câblage reliant les différentes centrales LOGIVOX (max. 6 + 1 centrale d'alarme incendie adressée Comelit) doit être linéaire. Les configurations en étoile ou mixtes linéaires/étoile ne sont pas autorisées. • Connexion entrée/sortie RJ45 avec câble UTP cat. 3 ou supérieure •...
Page 38
LOGIVOX, afin d’automatiser le lancement des messages d’alerte/évacuation dans les zones configurées (lignes diffuseurs sonores). Les écrans de la centrale Fire Comelit afficheront par conséquent les messages concernant l’activation d’événements tels que : Alerte, Évacuation et Pannes (génériques), sur la base des événements en cours sur la/les centrale(s) d’évacuation vocale LOGIVOX.
Page 39
Exemple : Quand le système se compose d’une centrale 41CPE118 (ou d’autres modèles de centrales adressées Comelit) et d’une centrale LOGIVOX, configurer de la manière suivante : Dans Rack de Système : 2 Dans Adresse Rack : 1 Quand le système comprend une centrale FIRE et 6 centrales LOGIVOX, configurer comme suit : Dans Rack de Système : 7 (pour toutes les centrales LOGIVOX)
Page 40
6.10. Branchement des alimentations électriques À la fin des opérations de mise en service de la centrale, si le réseau électrique principal (230 V) n'est pas encore présent, toujours se rappeler de débrancher les batteries afin de préserver leur efficacité Il est recommandé...
Page 41
3. Connecter les deux bornes à cosses de la carte d’alimentation de la centrale aux batteries, en respectant la polarité (rouge = positif batterie 1 ; noir = négatif batterie 2) 4. Mettre l’interrupteur magnétothermique en amont de l’appareil sur ALLUMÉ 5.
Page 42
7. Menu et utilisation de la centrale La navigation dans les menus est effectuée via l’écran tactile en touchant le sous-menu auquel accéder ou la fonction à définir/ activer. Presque tous les écrans présentent, en haut, quelques éléments avec des fonctions spécifiques : FIGURE ÉLÉMENT ACTION...
Page 43
7.1. Accès aux menus L’accès aux menus et aux fonctions associées est protégé par un mot de passe en fonction des données d’identification dont dispose l’opérateur. NIVEAU 1 NIVEAU 2 UTILISATEUR RESPONSABLE DE LA SÉCURITÉ Il peut accéder à Il peut accéder à + MENU UTIL.
Page 44
7.1. Accès aux menus Pour modifier le niveau des données d’identification, sélectionner Niv.1 puis saisir le mot de passe numérique à 4 chiffres pour le niveau 2 ou 3, confirmer par OK pour revenir à la page d’accueil avec le niveau approprié. Niv.
Page 45
7.2. Menu util. Ce menu requiert un accès au Niveau 1 et permet de gérer la reproduction musicale, de régler le son et d'afficher l’état de la centrale. Menu util. Musique : permet de gérer la reproduction musicale des Menu util. sources Niv.
Page 46
7.2. Menu util. Menu util. -> Audio -> Équal Audio Ce menu égalise les 7 sources audio qui ne sont pas des Niv. 1 Équal Audio 10/09/2022 08:30 sources EVAC : USB1-USB2-AUX1-AUX2-BUSP/PABX- BUS SRV-MSG (sources autres que EVAC) AUX1 AUX2 1.
Page 47
Menu Util. -> Audio -> SubWoofer Permet de sélectionner l’audio à envoyer à la sortie 0dB Subwoofer connectée au subwoofer ou système haute fidélité. Niv. 1 10/09/2022 08:30 USB1 USB2 AUX1 AUX2 Menu util. -> Audio -> Niveau Audio Permet d’augmenter ou diminuer le niveau du volume dans Niv.
Page 48
7.2. Menu util. Menu util. -> État Général Ce menu indique l’état (OK/Échec) des principaux État Général Niv. 1 10/09/2022 08:30 composants de la centrale Zones ensemble des lignes de diffusion sonore connectées Zone SD Card 1 HW interne à la centrale Amplific.
Page 49
Menu util. -> Journ. évén. Ce menu permet d’accéder aux 2 registres indépendants des Journ.évén. Niv. 1 10/09/2022 08:30 JOURNAUX (LOG) Système : événements généraux de la centrale (activation et Système E acer restauration) Erreur : tous les rapports d’erreur (activation et restauration) E acer Erreur Voir par.
Page 50
Menu util. -> Test panneau frontal « Test Pann. Frontal » contrôle le fonctionnement : 1. du buzzer qui signale acoustiquement d’éventuelles pannes 2. des trois LEDs du panneau frontal POWER FAULT WARNING VOICE ALARM Pendant les tests ci-dessus, l’écran change Bascul.Buzzer Bascul.
Page 51
Programmation -> Bus Externes -> Bus EMG Permet d’ajouter une base microphonique au Bus d’urgence Bus EMG Niv. 3 10/09/2022 08:30 Base mic. Enreg. Programmation -> Bus Externes -> Bus EMG -> + Permet de sélectionner le modèle de base microphonique à configurer sur le Bus d’urgence Id 1 49BME101...
Page 52
Programmation -> Bus Externes -> Bus EMG -> Modifier (exemple 49BME107) Pour configurer la base 49BME107 49BME107 Niv. 3 10/09/2022 08:30 1. Ajouter : permet d’activer la touche (il y en a 6, Touche1 ... Touche6) et d’accéder à sa programmation. Une fois Texte 1 Util.
Page 53
Programmation -> Bus Externes -> Bus SRV L’accès au Bus SRV permet d’ajouter des postes Bus SRV Bus 1 Niv. 3 Niv. 3 10/09/2022 08:30 10/09/2022 08:30 microphoniques au Bus de Service Base mic. Clavier Sauvegarder Enreg. 7.3. Programmation Programmation -> Bus Externes -> Bus SRV -> + Permet de sélectionner le modèle de base microphonique à...
Page 54
Programmation -> Bus Externes -> Bus SRV -> Modifier (exemple 49BMC107) Pour configurer la base 49BMC107 49BMC107 Niv. 3 10/09/2022 08:30 1. Ajouter : permet d’activer la touche (il y en a 6, Touche1 ... Touche6) et d’accéder à sa programmation. Une fois Texte 1 Util.
Page 55
Programmation -> Bus Externes -> Bus SRV -> Modifier (exemple 49BMD110) Pour configurer la base 49BMD110 49BMD110 Niv. 3 10/09/2022 08:30 La base microphonique 49BMD110 permet de configurer : - avec Touche le clavier numérique de 1 à 47 Texte 1 Util.
Page 56
Programmation -> Bus Externes -> Bus SRV -> Modifier (exemple 49BMD110) -> Msg La programmation des trois Msg sur la 49BMD110 ne diffère 49BMD110 Niv. 3 10/09/2022 08:30 de la programmation des touches que dans la mesure où l’action Mot n’est pas disponible. Texte 1 Inutilisé...
Page 57
Programmation -> Lignes -> Impéd. Lignes Calibrer : permet le calibrage de toutes les zones (max. 6) de Impéd. Lignes Niv. 3 10/09/2022 08:30 diffuseurs de la centrale Le tableau indique pour chaque zone la valeur Actuelle Zone Référence Actuelle (dernière lecture) et la valeur de Référence sur lesquelles est appliquée la tolérance définie dans Configurat.
Page 58
Programmation -> Messages -> Urgence -> Evac Dans l’exemple, nous avons choisi de modifier le message Messages associé à EVAC. Niv. 3 10/09/2022 08:30 Message 3 Pour sélectionner le message, faire défiler les fichiers Aucune trace Message 1 STIPA.mp3 présents sur les cartes micro-SD. Pour ce faire, utiliser les CHIME.mp3 flèches.
Page 59
Programmation -> Niveau Evac Le menu Niveau Evac permet de régler le volume des messages d’urgence zone par zone Niv. 3 Évac 10/09/2022 08:30 1. pour augmenter le volume de la zone correspondante Zone 2. pour diminuer le volume de la zone correspondante Après enregistrement, l’on revient au menu précédent.
Page 60
Programmation -> Entrée -> Configuration Au terme de la configuration et de son enregistrement, le Input Niv. 3 10/09/2022 08:30 tableau indique pour chaque entrée ce qui se passe dans chaque zone de l’ensemble de la centrale à l’activation du Zone 1 Zone 2 Zone 3 Zone 4 Zone 5 Zone 6 contact en entrée.
Page 61
Programmation -> Sortie > sélection condition Pour chaque contact en sortie (relais), sélectionner la condition de la centrale qui détermine son activation : Sortie 3 Null : …aucune condition n’est sélectionnée et donc le Null Message 1 Répliquer entr. 2 contact en sortie n’est pas activé...
Page 62
Programmation -> Système -> MàJ Main (ou MàJ HMI) MàJ Main et MàJ HMI : ont lieu de la même manière et MàJ Main requièrent l’accès de niveau 4. Niv. 3 10/09/2022 08:30 Dans ce cas, il est possible d’écrire le nouveau logiciel selon Connecter les étapes suivantes : - retirer le couvercle métallique de la carte HMI...
Page 63
Dans la liste à droite du bouton "Connecter", les fichiers de MàJ Logo Niv. 3 10/09/2022 08:30 mise à jour du logo présents sur la clé USB sont affichés. 1. Faire défiler le contenu de la clé USB. Déconnecter Logo1.bmp 2.
Page 64
Programmation -> Sauveg. Le menu Sauveg. permet l’enregistrement / restauration de la configuration de la centrale. Sauveg. Niv. 3 10/09/2022 08:30 Connecter : permet à la centrale de se connecter à la clé Connecter USB à introduire à l’intérieur de la porte après avoir retiré le panneau de protection (la section 4.5 indique la position exacte) Programmation ->...
Page 65
7.5. Messages Cette fonction qui requiert un accès de niveau 1 permet aux personnes autorisées de gérer la reproduction des messages commerciaux Ce menu permet Sélectionner les zones et appuyer sur play 1. de sélectionner/désélectionner les zones Msg 1 Msg 2 Msg 3 Zone 1 2.
Page 66
7.7. Tableaux journaux Les centrales LOGIVOX disposent de deux journaux d’événements différents : • Log ERREUR : permet d’enregistrer tous les rapports d’erreur (activation et restauration) • Log SYSTÈME : permet d’enregistrer les événements généraux de la centrale (activation et restauration) Les deux journaux ont une capacité...
Page 67
Bus SRV Id x Type Err Base microphonique x du bus de service de type incorrect Bus SRV Id x Comm. Retard Perte de communication avec la base microphonique x du bus de service Zone x Open Zone x ouverte Zone x Underload Zone x sous charge Zone x Overload...
Page 68
8. Maintenance Pour garantir un fonctionnement optimal, il convient d’effectuer certaines opérations de nettoyage et d’entretien qui sont décrites dans cette section. L'entretien ne doit être effectué que par du personnel qualifié 8.1. MàJ Firmware Toujours mettre à jour, si possible, le FW, consulter le chapitre 7.3 « Programmation -> Système -> Mise à jour Main (ou MàJ HMI) »...
Page 70
(250W+250W) Nbre zones AB Distorsion <10 % Écran 4.3" rétroéclairé avec écran tactile 480 x 272 points Nbr centrales connectables Jusqu’à 6 compactes LOGIVOX + 1 centrale fire adressée Comelit AUDIO Distorsion <10 % Niveau max. 0dBV Sensibilité -66+-3dB* 100-6000Hz >45 dB...
