6.8. Connexion autres centrales
J1
2

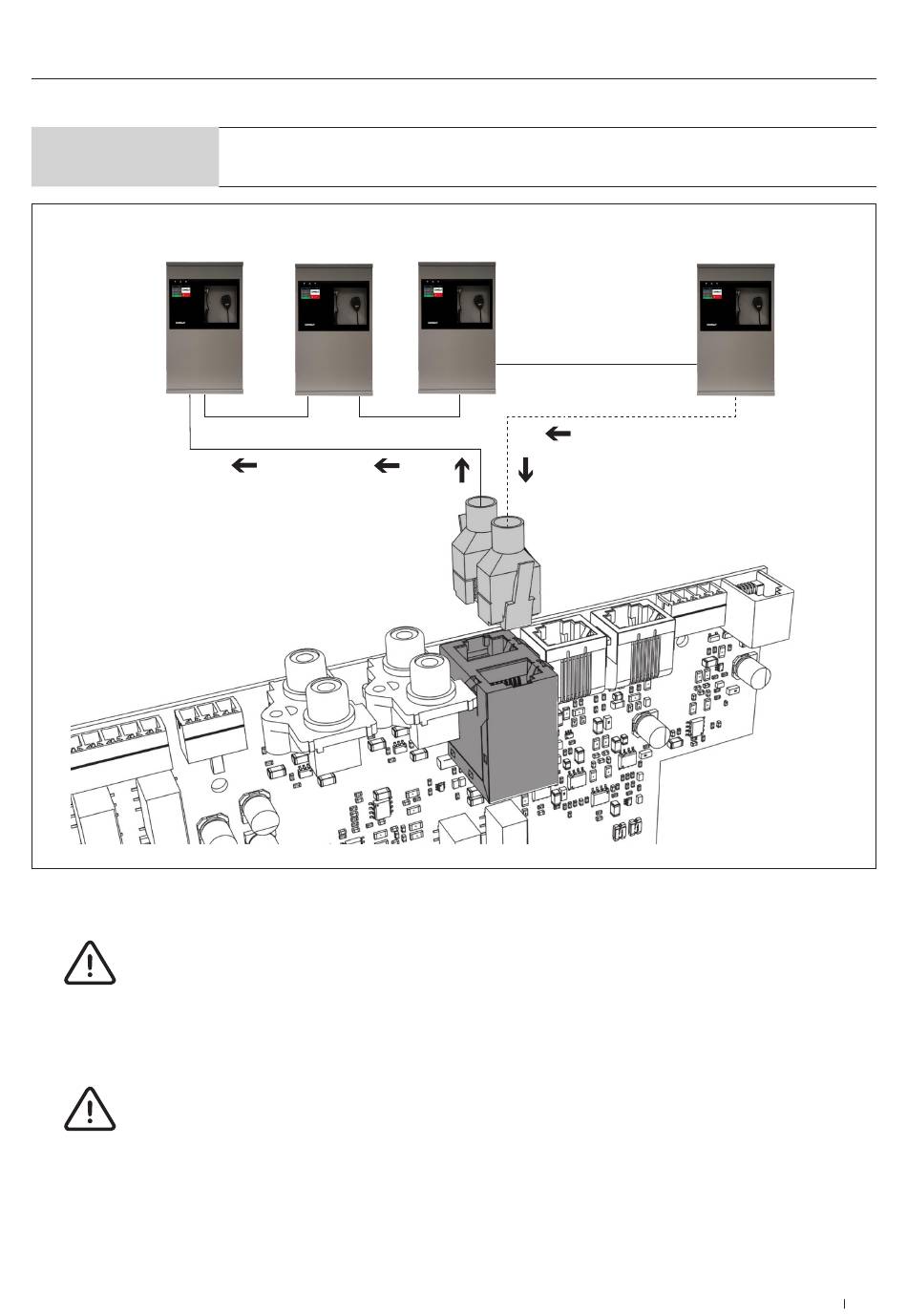

Le câblage reliant les différentes centrales LOGIVOX (max. 6 + 1 centrale d'alarme incendie adressée
Comelit) doit être linéaire. Les configurations en étoile ou mixtes linéaires/étoile ne sont pas autorisées.
• Connexion entrée/sortie RJ45 avec câble UTP cat. 3 ou supérieure
• Longueur maximale du câble de la première à la dernière centrale LOGIVOX : 500 m
• La norme de connexion du Link prévoit le code T568A ou T568B
La connexion entre les centrales LOGIVOX ne doit être effectuée qu'avec des câbles droits. L'utilisation de
câbles croisés entraîne une défaillance du bus et la signalisation de la panne par la centrale.
LIEN
3
LINK E/S
Centrale 1
2 ports RJ45 pour la connexion « in Link » (RS485+audio) à
d'autres centrales LOGIVOX ou à une centrale incendie adressée
Comelit
4
MAX. 6 LOGIVOX
DANS UNE
INSTALLATION
+ 1 CENTRALE FIRE
ADRESSÉE
