- Page 1 QUADRA MOVE FRANCAIS Mode d’emploi Other languages can be downloaded from: WWW.JB-SYSTEMS.EU Version: 1.0...
- Page 3 FRANÇAIS MANUEL D'UTILISATION MANUEL D'UTILISATION Merci d'avoir acheté ce produit JB Systems . Pour profiter pleinement de toutes les possibilités et pour votre ® propre sécurité, veuillez lire attentivement ce mode d'emploi avant de commencer à utiliser cet appareil. CARACTÉRISTIQUES •...
- Page 4 • Utilisez toujours un câble de sécurité approprié et certifié lors de l'installation de l'appareil. • Afin d'éviter tout risque d'électrocution, n'ouvrez pas le couvercle. Il n'y a pas de pièces réparables par l'utilisateur à l'intérieur. JB SYSTEMS 2/15 QUADRA MOVE ®...

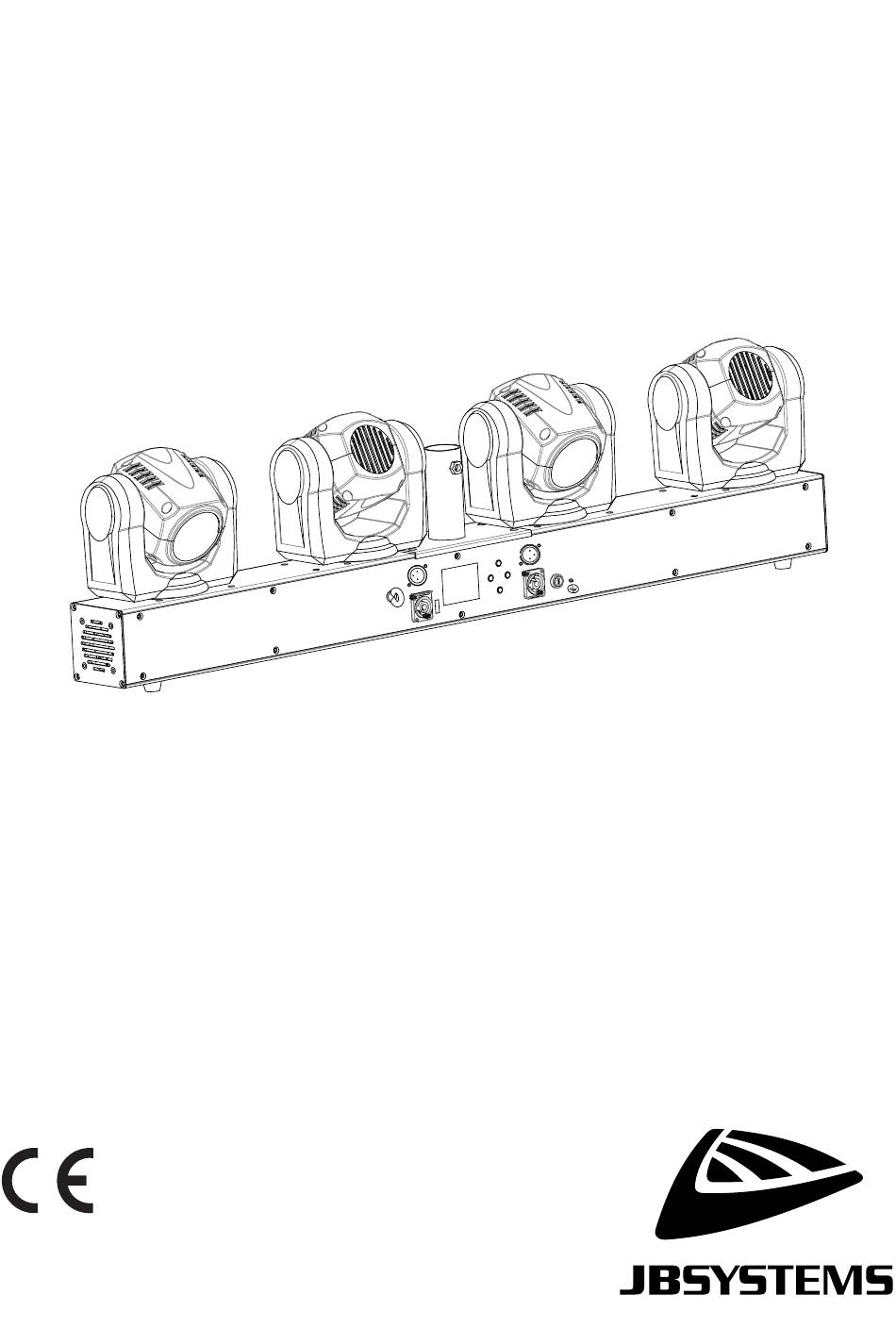

- Page 5 COMMENT INSTALLER L'APPAREIL 1. Tête mobile 2. Adaptateur pour pied 35 mm 3. Manchons de ventilation (un ventilateur se trouve sur l'un des côtés). Ne jamais les couvrir pour éviter un refroidissement insuffisant. JB SYSTEMS 3/15 QUADRA MOVE ®...
- Page 6 Master Slave 1 Slave Mode Slave 2 Slave 3 Slave 4 Program 00-16 Auto Mode Speed 00-99 Program 00-16 Sound Mode Sense 00-99 All head Yes-No Head1 Yes-No Pan Inverse Head2 Yes-No Head3 Yes-No JB SYSTEMS 4/15 QUADRA MOVE ®...
- Page 7 • Appuyez sur la touche MENU pour accéder aux différentes fonctions du menu. • Appuyez sur les boutons ▲/▼ jusqu'à ce que la fonction souhaitée s'affiche à l'écran. • Appuyez sur la touche ENTER pour sélectionner le mode d'affichage souhaité. JB SYSTEMS 5/15 QUADRA MOVE ®...
- Page 8 • Appuyez sur la touche MENU pour accéder aux différentes fonctions du menu. • Appuyez sur les boutons ▲/▼ jusqu'à ce que la fonction souhaitée s'affiche à l'écran. • Appuyez sur la touche ENTER : le QUADRA MOVE se réinitialise. Settings > Display Permet de régler si l'écran reste allumé...
- Page 9 (voir le menu Setup) et les autres appareils en mode esclave (voir le menu Setup). • Assurez-vous que tous les appareils sont raccordés au réseau électrique. • C'est fait ! JB SYSTEMS 7/15 QUADRA MOVE ®...
- Page 10 DMX qu'ils utilisent. CONFIGURATION DMX DU QUADRA MOVE EN MODE 1, 5, 24 ET 56CH : MODE 1 CANAL :...
- Page 11 MODE 24 CANAUX : 24Ch Function Values Remarks Master dimmer 000-255 0-100% Strobe 000-007 No function 008-131 Slow -> Fast Full on 132-139 Close-open 140-181 Fast -> slow Full on 182-189 Open-close 190-231 Fast -> slow JB SYSTEMS 9/15 QUADRA MOVE ®...
- Page 12 Blue (ch. 23 for dimming) 020-025 White (ch. 24 for dimming) 026-030 Color Macro (see table) 031-255 No function 000-199 Reset 200-209 Reset/Sound mode No function 210-240 Sound mode 241-255 Sensitivity 000-255 0-100% 000-255 Dimmer 0-100% Red JB SYSTEMS 10/15 QUADRA MOVE ®...
- Page 13 Tilt 2 fine 0-255 Slow -> Fast P/T 2 Speed 0-255 Dimmer Spot 2 0-255 0-100% No function 000-007 Strobe Spot 2 008-131 Slow -> Fast Full on 132-139 Close-open 140-181 Fast -> slow JB SYSTEMS 11/15 QUADRA MOVE ®...
- Page 14 Dimmer 0-100% Blue White 3 000-255 Dimmer 0-100% White 000-007 No function 008-053 Show 1 054-099 Show 2 Spot 3 Show 100-145 Show 3 146-191 Show 4 192-199 No function 200-247 Sound control mode JB SYSTEMS 12/15 QUADRA MOVE ®...
- Page 15 Show 1 054-099 Show 2 100-145 Show 3 Spot 4 Show 146-191 Show 4 192-199 No function 200-247 Sound control mode 248-255 No function Slow -> Fast Speed 4 000-255 Sensitivity 4 000-255 0-100% JB SYSTEMS 13/15 QUADRA MOVE ®...
- Page 16 • Nettoyer les optiques externes au moins une fois tous les 30 jours. • Nettoyer les optiques internes au moins tous les 90 jours. Attention : Nous recommandons vivement que le nettoyage interne soit effectué par du personnel qualifié ! JB SYSTEMS 14/15 QUADRA MOVE ®...
- Page 17 Dmensions : 100x26x9cm Poids : 11 kg DIMENSIONS Toutes les informations sont susceptibles d'être modifiées sans préavis Vous pouvez télécharger la dernière version de ce manuel d'utilisation sur notre site web : www.jb- systems.eu JB SYSTEMS 15/15 QUADRA MOVE ®...
