3 FONCTIONNEMENT

LIRE LES AVERTISSEMENTS PRÉSENTÉS DANS CE MANUEL AVANT
DE METTRE EN SERVICE LA POMPE VIDE.

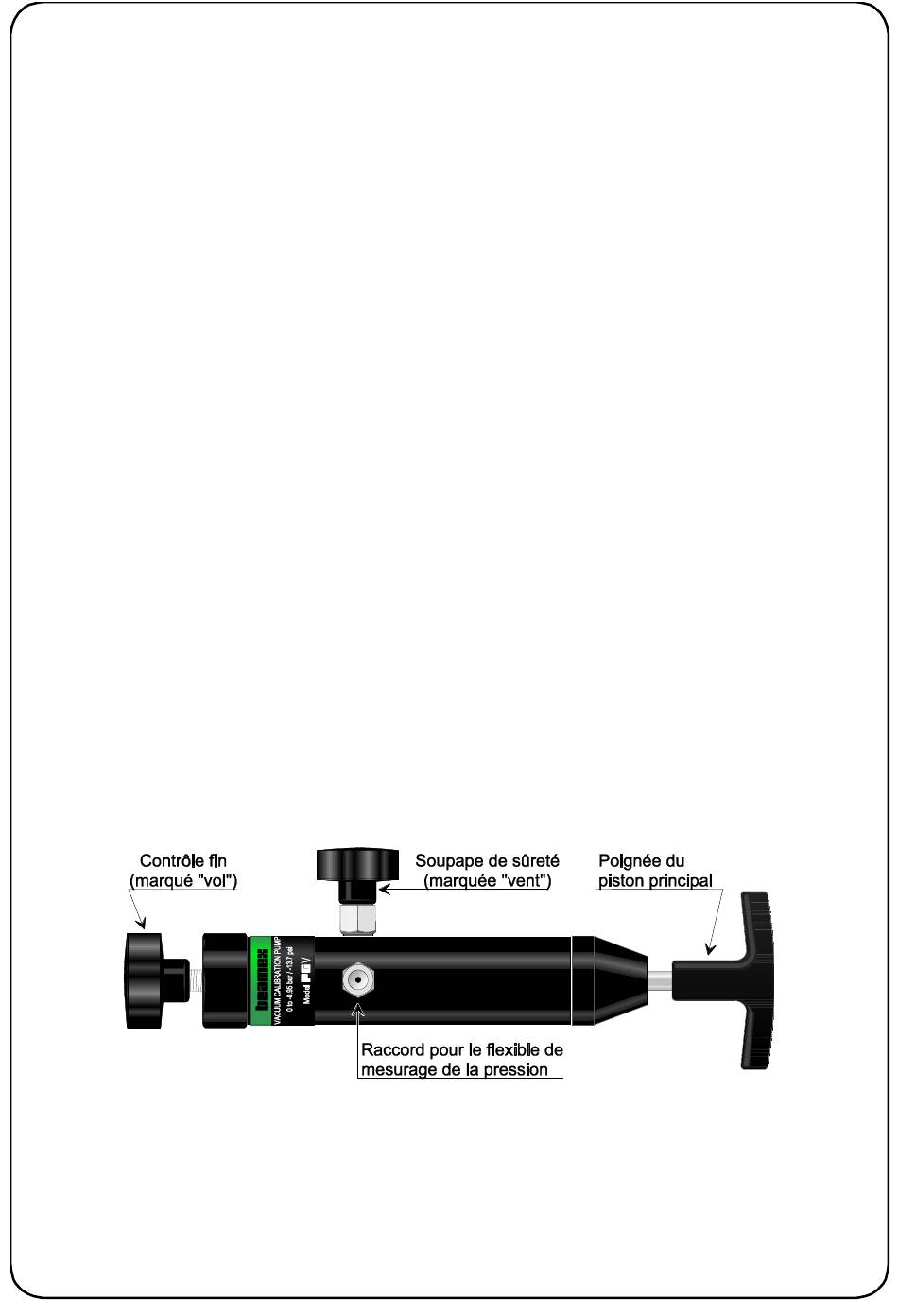

1. Raccorder l'instrument à vérifier au flexible de mesure et le fixer à la
pompe. Vérifier que tous les raccords de sortie sont bien correctement
branchés ou raccordés à un instrument pour éviter les fuites.
2. En fonctionnement normal: Régler le contrôle fin sur la position "mi-
course".
Lorsque vous recherchez la valeur de vide la plus élevée: Réduire
d'abord au minimum le volume en tournant le contrôle fin à fond dans le
sens des aiguilles d'une montre. Lorsque le piston principal ne fait plus
augmenter le vide, tourner alors le contrôle fin à fond dans le sens
contraire des aiguilles d'une montre.
3. Vérifier que la soupape d'échappement de la pression est bien fermée
(tourner à fond dans le sens des aiguilles d'une montre).
4. Créer le vide en actionnant la poignée du piston principal. Régler le
vide à la valeur souhaitée à l'aide du contrôle fin.
5. Pour relâcher le vide, ouvrir la soupape d'échappement légèrement.
La soupape d'échappement doit être ouverte complètement pour
permettre de supprimer le vide. Veiller à ce que l'axe de la soupape de
ne sorte pas du corps du PGV si l'axe de la soupape tourne trop vite.
NOTE: Utiliser avec minutie la soupape d'échappement et le contrôle fin
pour relâcher la pression de façon contrôlée et permettre ainsi un
étalonnage correct.
Note! Sealant glue is used in the threads of the connector for the pressure measurement hose
and the release valve connector. Removing these parts from the pump body may result in
leakage or even damage to the pump body. Opening the connections voids the warranty
