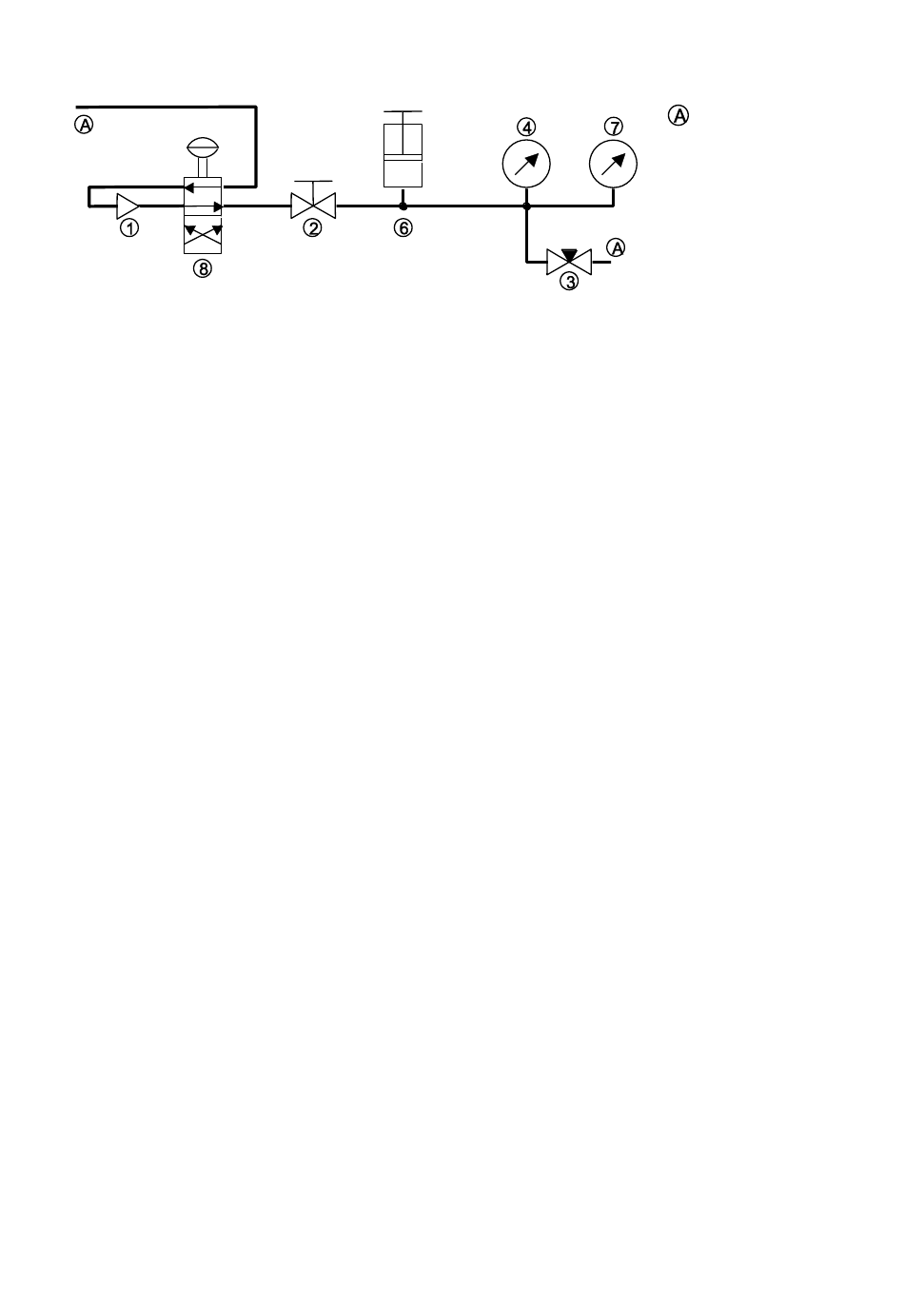

Diagramme de connexion
Instrument à étalonner (DUT)
FONCTIONNEMENT
Préparation
1. Sélectionnez le mode Pression
2. Ouvrez la vanne d'arrêt
vanne de décharge
3. Faites tourner la molette de réglage fin
4. Fermez la vanne de décharge
5. Raccordez l'instrument à étalonner (dispositif testé, ou DUT) au connecteur de
pression
et le calibrateur (module de pression, référence) au connecteur de
pression
. L'emplacement de l'instrument et celui du calibrateur sont aussi in-
terchangeables. Les connecteurs de pression
également Tests de fuite page 6.
Étalonnage
6. Pompez pour obtenir la pression / la dépression
7. Fermez la vanne d'arrêt
vous également aux notes ci-après.
8. Réglez la pression en faisant tourner la molette de réglage fin
9. Répétez les étapes 6 à 8 jusqu'à atteindre la pression maximale / la dépression
maximale de l'instrument
Une fois la pression maximale / la dépression maximale atteinte, continuez comme suit :
10. Ouvrez doucement la vanne de décharge
pression et fermez-la dès que vous approchez du point d'étalonnage suivant.
11. Réglez la pression en faisant tourner la molette de réglage fin
12. Répétez les étapes 10 et 11 jusqu'à atteindre la pression atmosphérique (ou la
plage de mesure de l'instrument la plus proche de la pression atmosphérique).
Terminez en ouvrant les vannes d'arrêt
répéter plusieurs fois, redémarrez à partir de l'étape 3.
.
(dans le sens inverse des aiguilles d'une montre) et la
.
.
(dans le sens des aiguilles d'une montre). Reportez-
Sélecteur de pression / dépression
jusqu'à la position du milieu.
et
.
pour décharger la pression / la dé-
et de décharge
Atmosphère
Pompe
Vanne d'arrêt
Vanne de dé-
charge
Calibrateur
(référence)
Réglage fin
sont équivalents. Voir
.
.
. Si vous souhaitez
3
