6

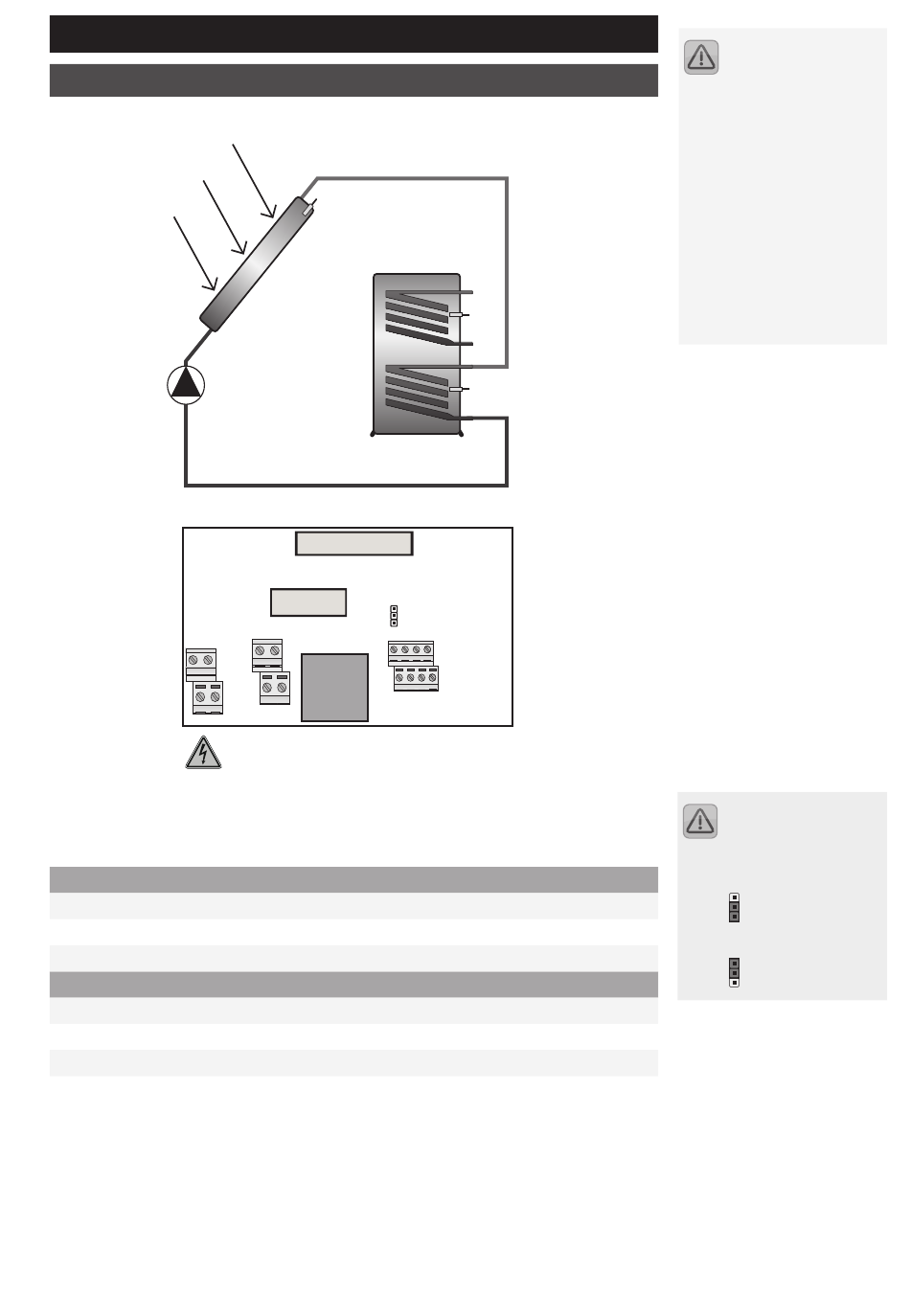

Schéma d'installation
1 capteur, 1 ballon
A1
PE - PE
PE - PE
Branchements 230 V
L
Phase Réseau
N
Liaison à la terre - Entrées et sorties
A1
Alimentaiton électrique pompe de circulation solaire
Branchements des sondes
S1
Sonde du capteur
S2
Ballon, en bas
S3
Point de mesure de température général
Sortie petit signal pour la commande de la pompe. PWM ou analogique
O1
(réglage jumper)
S1
FUSE
ANA
PWM
A1 L1
O1 S1 S2 S3
M M M M
N N
S3
S2
La sécurité de fonction-
nement du régulateur /
de l'installation n'est garantie
que si l'utilisation est conforme
et si le câblage ne présente
aucun défaut. Les personnes et
la pompe/l'installation peuvent
être exposées à des risques en
cas de non respect des schémas
de raccordement et des consi-
gnes de sécurité. Les instructions
et les avertissements des
fabricants de pompes doivent
également être respectés.
La sélection a lieu via le
cavalier sur le bloc de
connexion.
Position PWM :
ANA
PWM
Position ANA :
ANA
PWM
9
