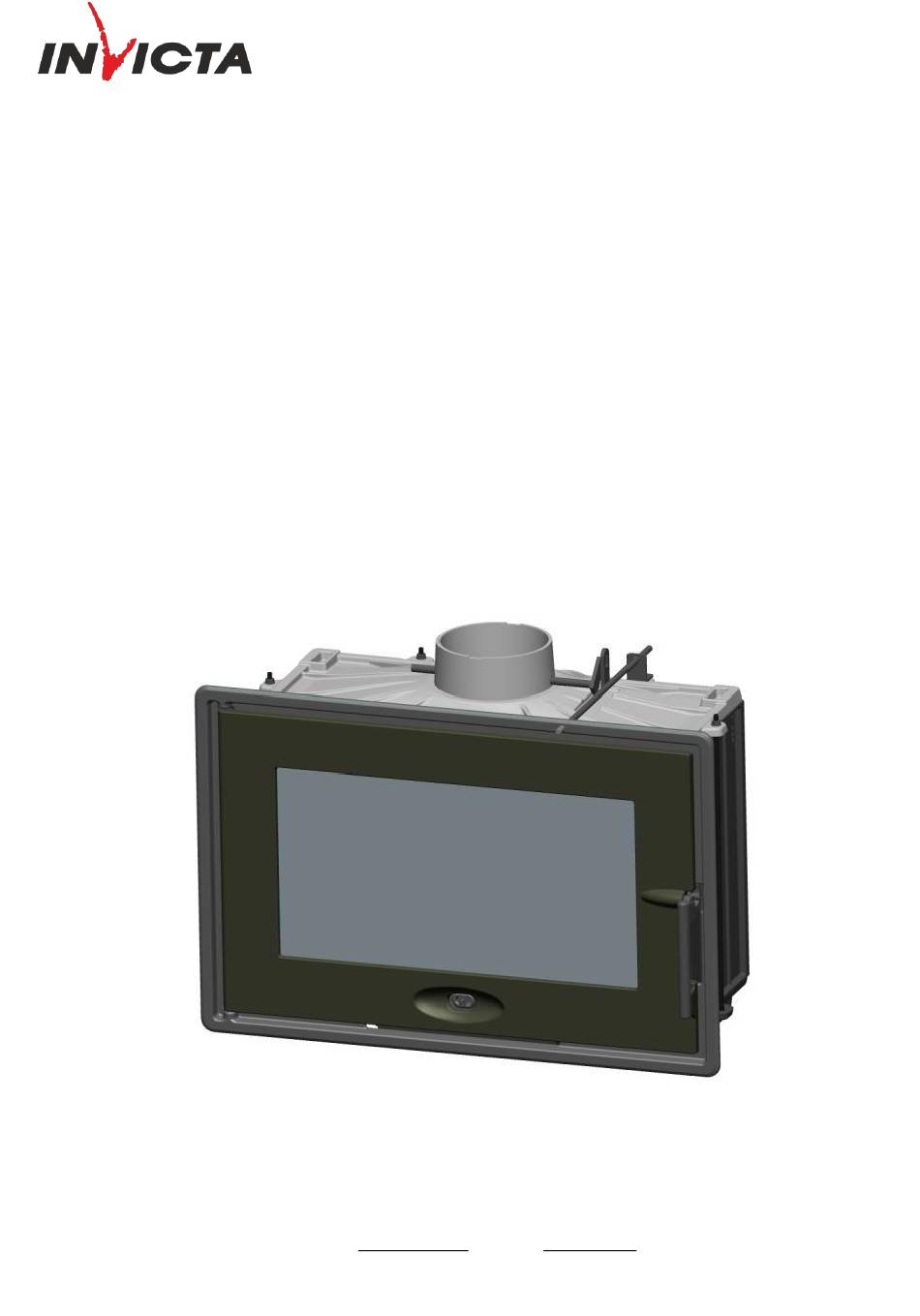

- Page 1 Foyer 700 optimisé Réf : P677175 Foyer 700 Optimisé Avec clé de buse Référence P677175 Notice particulière d’utilisation et d’installation Consulter attentivement ce complément notice particulière ainsi que la notice générale également livrée avec l’appareil BPE le 07/11/2025 Page 1 sur 13...
- Page 2 Foyer 700 optimisé Réf : P677175 La plaque signalétique du produit Marque Référence du produit Marque de conformité CE et les chiffres indiquant l'année de délivrance du certificat Norme en vigueur : Puissance nominale : CO à 13% d'O : Rendement nominal : Nox à...
- Page 3 Foyer 700 optimisé Réf : P677175 Données techniques de base Hauteur (H) Dimensions principales Largeur (W) Profondeur (L) Hauteur (H) Dimensions de la porte (du foyer) Largeur (W) Hauteur de l'axe de la sortie arrière (latérale) Diamètre du conduit de fumée d buse Diamètre de l'arrivée d'air centrale Poids...
- Page 4 Foyer 700 optimisé Réf : P677175 Caractéristiques de construction : Chambre de combustion Avec système de post combustion Vision du feu h 250 mm lg 469 mm Sous la plaque feu Plaque signalétique BPE le 07/11/2025 Page 4 sur 13...
- Page 5 Foyer 700 optimisé Réf : P677175 INSTRUCTIONS POUR L’ENCASTREMENT DE L’APPAREIL. Pour limiter l’échauffement des parois constituant l’habillage de la cheminée à construire à 65K (K = degrés Celsius au dessus de la température ambiante), et obtenir un bon fonctionnement de l’appareil, il est nécessaire de respecter le principe des dispositions du schéma ci-après.
- Page 6 Foyer 700 optimisé Réf : P677175 BPE le 07/11/2025 Page 6 sur 13...
- Page 7 Foyer 700 optimisé Réf : P677175 REP. QTE DESIGNATIONS REFERENCES 1 JOINT PORTE THERMOCORDE Ø 9 mm Lg 1.6 m AI303009 1 JOINT VITRE THERMOCORDE 7x3 mm Lg 1.1 m AI010080 1 PLAQUE SIGNALETIQUE AM677174 4 TIRANT AS049010 4 CLAMS AS700180 1 EXCENTRIQUE FERMETURE AS700253B...
- Page 8 Foyer 700 optimisé Réf : P677175 Détail du registre des fumées : REP. QTE DESIGNATIONS REFERENCES BOUTON INOX AS610232 AXE VOLET AS700100 TIGE VOLET AS700411 EQUERRE VOLET AT700679 RONDELLE M10 AV4100100 RONDELLE M6 AV4216250 ECROU M5 AV7100050 ECROU EMBASE M6 AV7220060 VIS TH 5x25 AV8405250...
- Page 9 Foyer 700 optimisé Réf : P677175 TRES IMPORTANT En complément de ce document, consulter attentivement la « NOTICE D’INSTALLATION ET D’UTILISATION POUR FOYER ET INSERTS » fournie avec l’appareil. CONSEILS D’INSTALLATION La dépression dans le conduit de fumées doit être comprise entre 6 et 12 Pascals. Cette mesure est vérifiable en chauffe à l’aide d’un manomètre.
- Page 10 Foyer 700 optimisé Réf : P677175 Quel que soit le mode de fonctionnement désiré, s’assurer que chaque charge de bois s’allume dès son introduction dans l’appareil et que l’inflammation se maintient. Dans le cas contraire, rouvrir quelques instants le « registre de réglage d’allure »...
- Page 11 Foyer 700 optimisé Réf : P677175 SECURITE Pendant le fonctionnement, toutes les surfaces de l’appareil sont chaudes : Attentions aux brûlures !! Eviter d’installer le poêle dans un endroit où il y a beaucoup de passages. Si un feu de cheminée se déclare, en premier fermer la porte de rechargement, en second les arrivées d’air primaire et secondaire, puis communiquer immédiatement avec les autorités locales incendie (le 18).
- Page 12 Foyer 700 optimisé Réf : P677175 Décendrage : Utiliser une pelle métallique, transversalement, pour vider les cendres qui s’accumulent dans la chambre de combustion au cours des utilisations successives Information pour le recyclage/la fin de vie du produit : Veuillez-vous munir des pages « Eclaté » et « Nomenclature » afin de visualiser les numéros et les références des différentes pièces composants le produit.
- Page 13 Foyer 700 optimisé Réf : P677175 Règlement délégué (UE) 2015/1186, Annexe IV - FICHE PRODUIT Commission delegated regulation (EU) 2015/1186, Annex IV - Product fiche Marque Commerciale. INVICTA Trade mark. Référence. P677175 Identifier. Classe d’efficacité énergétique. Energy efficiency class. Puissance thermique directe.
