Deutschmann Automation GmbH & Co. KG
6.3.3

TERM 5-T / TERM 6-T

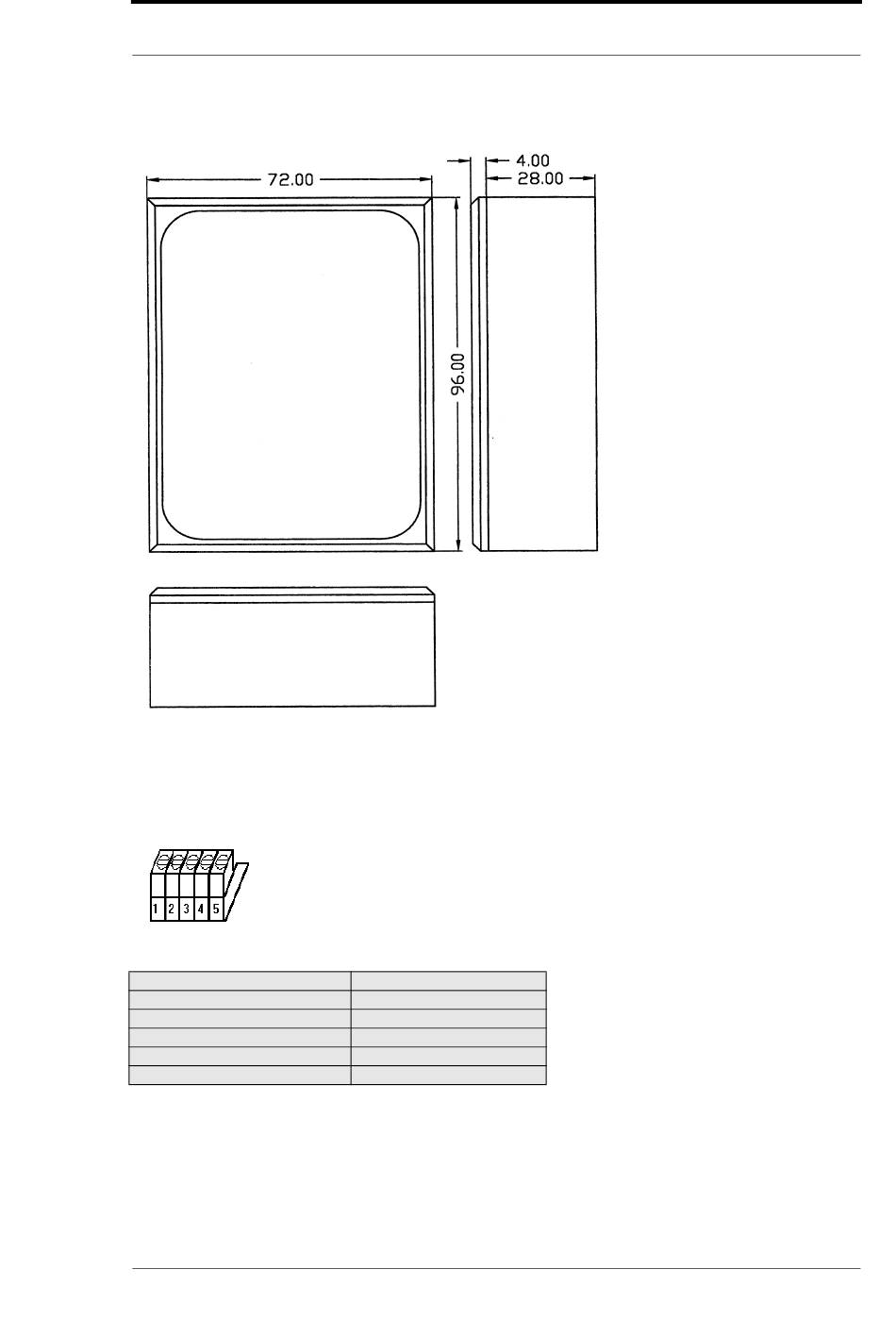

Illustration 9: plan coté technique TERM 5-T / TERM 6-T
6.4

Affectation des broches TERM 5/6

L'unité externe de commande peut être raccordée par raccord enfichable à visser à 5 pôles avec
l'affectation suivante:
Illustration 10: affectation des broches TERM 5 / TERM 6
Broche n°
1
2
3
4
5
24.7.12 Manuel d'utilisateur LOCON 15, TERM 4, 5, 6 V. 1.2
Appareil de base TERM 5/6 (unité de commande externe)
Signification
24 volts DC
GND
Rx-TERM (DICNET-)
Tx-TERM (DICNET+)
GND
