Pompe à chaleur, split 2 services
Vue d'ensemble des raccordements électriques
2.10.3
Le schéma électrique du module hydraulique est détaillé sur la figure 47, page 53.
Connexion unité extérieure, module hydraulique :
phase, neutre, terre, bus de communication
câble 4 x 1,5 mm²

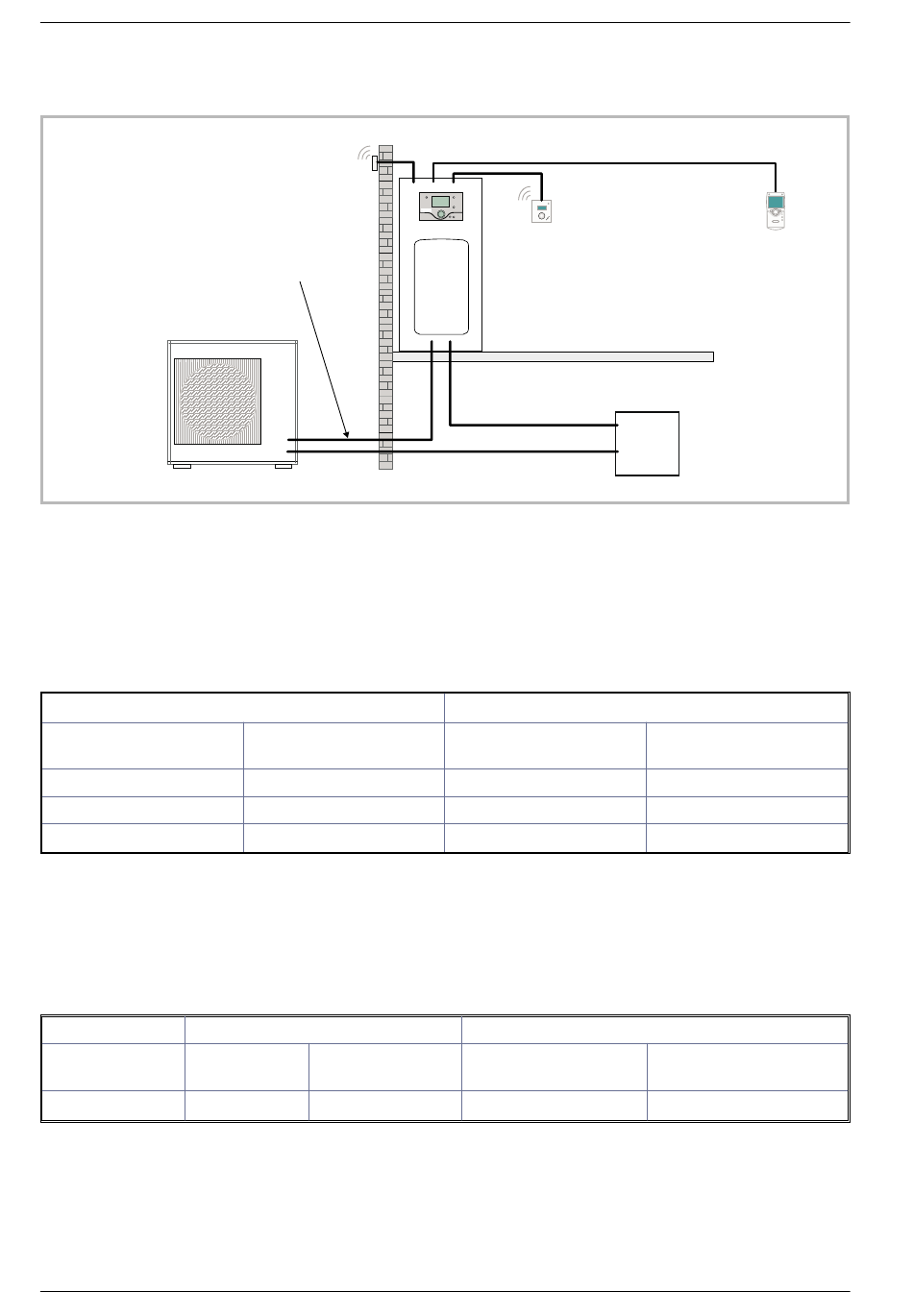

Figure 31 - Schéma d'ensemble des raccordements électriques pour une installation simple (1 circuit de chauffe)
Section de câble et calibre de protection
2.10.4
Les sections de câble sont données à titre indicatif et ne dispensent pas l'installateur de vérifier que ces
sections correspondent aux besoins et répondent aux normes en vigueur.
•
Alimentation de l'unité extérieure :
Pompe à chaleur (PAC)
Modèle
duo-8, duo-10
duo-13
duo-16
•
Interconnexion entre unité extérieure et module hydraulique :
Le module hydraulique est alimenté par l'unité extérieure, pour cela on utilise un câble 4 x 1,5 mm².
•
Alimentation des appoints électriques :
Le module hydraulique comporte deux étages d'appoints électriques installés dans le ballon échangeur.
Pompe à chaleur Appoints électriques
Modèle Puissance
duo-8 à duo-16 3 x 2 kW
•
Sonde extérieure, sonde d'ambiance, commande à distance
Pour la sonde extérieure, utiliser un câble 2 x 0,75 mm².
Pour la sonde d'ambiance, utiliser un câble 2 x 0,5 mm², type câble téléphonique.
Pour la commande à distance, utiliser un câble 3 x 0,5 mm², type câble téléphonique.
26
Sonde extérieure :
câble 2 x 0,75 mm²
Puissance absorbée
2680 W
3770 W
4700 W
Intensité nominale
26,1 A
Commande à distance T75
Sonde d'ambiance T55 (option) :
câble 2 x 0,5 mm²
Alimentation des appoints électriques :
phase, neutre, terre
câble 3 x 6 mm²
Alimentation électrique :
phase, neutre, terre
câble 3 x 2,5 à 4 mm² (suivant puissance PAC)
Alimentation 230 V, 50 Hz
Câble de raccordement
(phase, neutre, terre)
3 x 2,5 mm²
3 x 4 mm²
3 x 4 mm²
Alimentation des appoints électriques
Câbles
(phase, neutre, terre)
3 x 6 mm²
Notice d'installation et de mise en service "1304-FR"
(option) :
câble 3 x 0,5 mm²
Tableau
électrique
Calibre disjoncteur
courbe D (A)
20
25
32
C a l i b r e d i s j o n c t e u r
courbe C (A)
32
