NOMS DES PIÈCES
volet d'entrée d'air
(sortie d'air)
entrée d'air
(avec filtre à
air dedans)
Grille d'aération
(sortie d'air)

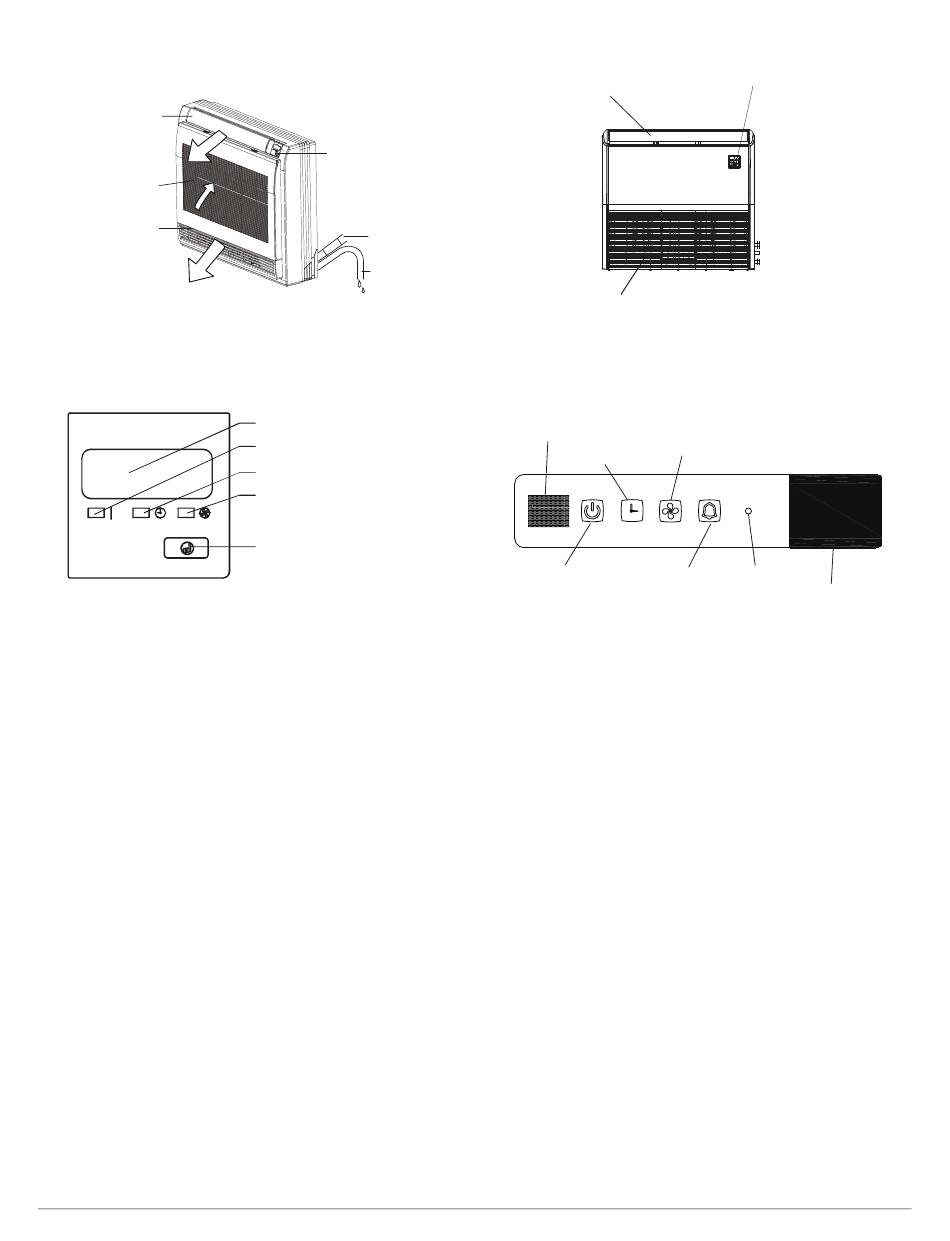

Fig. 1 – Capacité 12K
PANNEAUX D'AFFICHAGE DU MODULE INTÉRIEUR
REMARQUE : Les illustrations sont présentées dans ce manuel à des fins de référence seulement. Le modèle réel pourrait être légèrement
différent.
Le fabricant se réserve le droit de modifier les fiches techniques ou la conception sans avis préalable et sans obligation de sa part.
Panneau d'affichage
Réfrigérant
de liaison
tuyau
Tuyau
de drainage
Récepteur de signal infrarouge
Voyant de fonctionnement
Indicateur de minuterie
Indicateur PRE-DEF (appareil climatisation et
chauffage) ou indicateur VENTILATION SEULEMENT
(appareil climatisation uniquement)
Bouton de mode manuel
Panneau d'affichage
Fig. 3 – Panneau d'affichage du récepteur infrarouge (IR)
Grille d'entrée d'air
(à la sortie d'air
Entrée d'air (avec filtre à air à l'intérieur)
Fig. 2 – Capacités 18K à 58K
Indicateur PRE-DEF (appareil climatisation et
Récepteur de signal infrarouge
chauffage) ou indicateur VENTILATION
Indicateur de
SEULEMENT (appareil climatisation uniquement)
minuterie
Voyant de
Indicateur d'alarme
fonctionnement
Capacités 18 à 58
3
Panneau d'affichage
)
MANUEL
Bouton temporaire
Indicateur de
température
