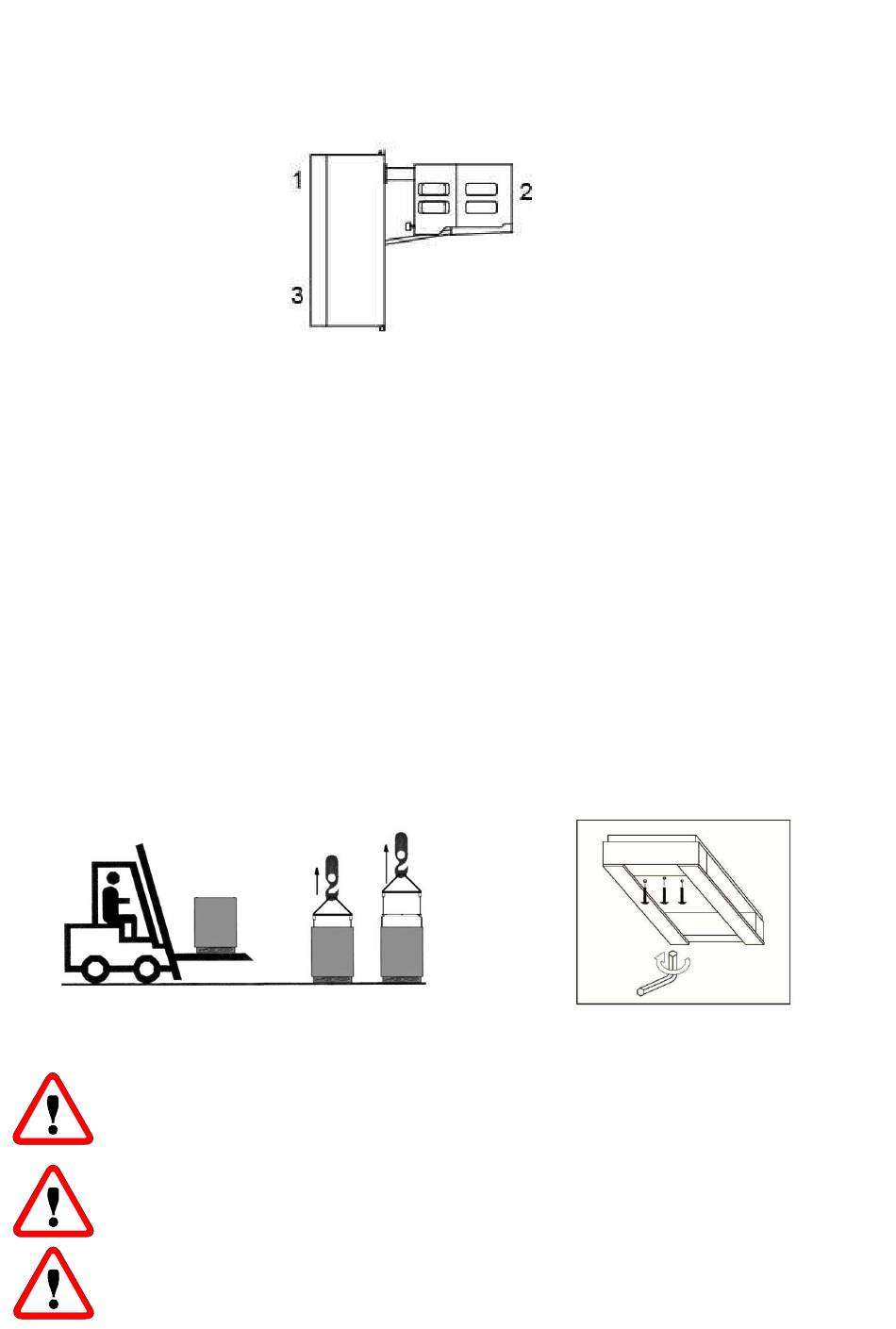

3. Beschreibung der Maschine
Die Kühlanlagen der AT-Serie sind mit luf Kondensatoren ausgestattet. Sie werden in Monoblock-
Ausführung hergestellt und bestehen aus:
4. Betrieb der Maschine
Die AT Einheiten sind Kompressionskühlgruppen, in denen die Kälte durch Verdampfung einer
kälteerzeugenden Flüssigkeit vom Typ HFC bei niedrigem Druck in einem Wärmeaustauscher (Verdampfer)
erzeugt wird; der so erzeugte Dampf wird durch mechanische Kompression bei einem höheren Druck erneut
verflüssigt, gefolgt von einer Kühlung in einem anderen Wärmeaustauscher (Kondensator). Der Kühlkompressor
ist hermetischer Art, mit abwechselnder Bewegung und wird von einem Ein- oder Dreiphasen-Stromnetz versorgt.
Die Enteisung mittels Einspritzung von elektrischer Widerstände wird je nach Notwendigkeit nach automatischer
Vorprogrammierung in regelmäßigen Abständen durchgeführt, dabei besteht die
Eingriffen.
5. Bewegung der Maschine
Die Maschine kann mit Hub- oder Transportmitteln bewegt werden.
FIXIERSCHRAUBEN ABSCHRAUBEN, UM DAS UNTERGESTELL DER VERPACKUNG VON DER
EINHEIT ABZUNEHMEN (fig. A).
HINWEISE
Sehr gut aufpassen, dass sich niemand im Manövrierbereich des Hub- oder
Transportmittels aufhält, um während der Bewegung der Ladung jegliche Unfallgefahr
zu vermeiden.
Wenn die Maschine in einer Kiste bzw. Holzkäfig verpackt verschickt wird, muss die
Verpackung für den Transport entsprechend verzurrt werden.
Aufpassen, dass keine Schwankungen durch eine zu hohe Hubgeschwindigkeit der
verpackten Maschine verursacht werden, da die Maschine sonst herunter fallen könnte.
1. einer außerhalb der Zelle installierten Kondensierungseinheit
2. einem in der Zelle installierten Verdampferteil.
3. einer elektrische
Kondensierungseinheit
Kontroll- und Steuerschalttafel
Möglichkeit von manuellen
Fig. A
auf der
