Manuel utilistateur de l'Audemat Control Silver v.2.1.x – 06/2015

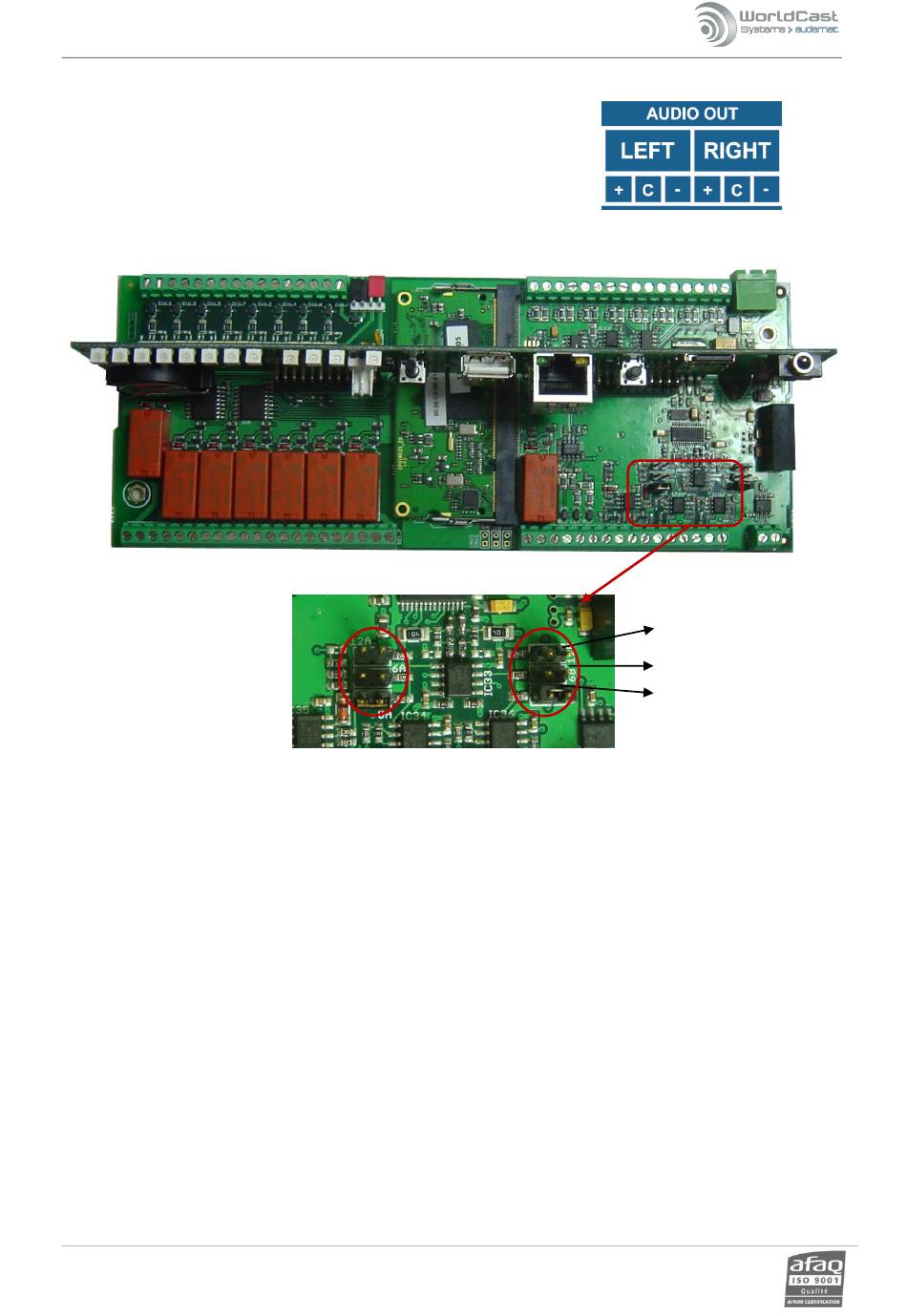

2.6.4. Sortie audio
Le « C » (commun) est connecté à la masse de la carte.
Le « + » est connecté au signal chaud.
Le « - » est connecté au signal froid.
La sortie est symétrique.
Les niveaux des entrées audio sont configurables par cavalier en 0, 6 ou 12 dBu selon le signal reçu. Par défaut, ils
sont réglés à 12 dBu.
Les différentes positions pour les cavaliers sont notées sur le circuit imprimé de la carte principale.
Head Office : Parc d'activites Kennedy - 20, avenue Neil Armstrong – 33700 Bordeaux-Merignac (France)
Tel +33 (0)5 57 928 928 – Fax +33 (0)5 57 928 929 –
Page 13
contact@worldcastsystems.com – www.worldcastsystems.com
12 dB
6 dB
0 dB
