Manuel utilistateur de l'Audemat Control Silver v.2.1.x – 06/2015
2.6. Face inférieure
Se référer au manuel ScriptEasy pour plus d'informations sur la gestion des entrées/sorties.

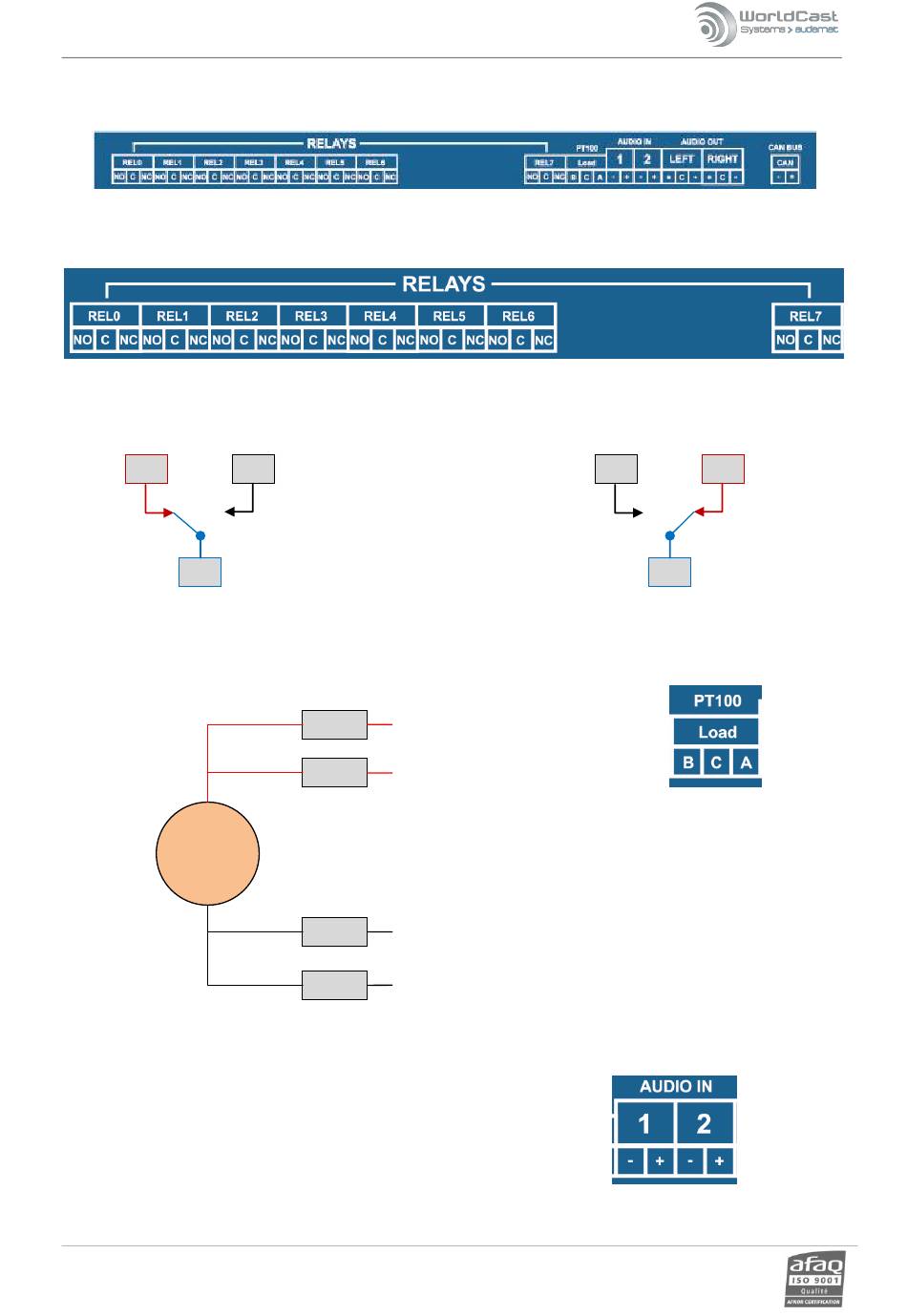

2.6.1. Relais
Pour un relais activé par défaut,
connecter la borne NO et la borne C :
NO
2.6.2. PT100
Schéma de connexion de la sonde PT100 :
rouge
rouge
Sonde
PT100
blanc
blanc
2.6.3. Entrées audio
Le « – » est connecté à la masse de la carte.
Le « + » est connecté au signal.
Les entrées sont asymétriques.
La présence d'audio peut être détectée sur ces entrées.
Head Office : Parc d'activites Kennedy - 20, avenue Neil Armstrong – 33700 Bordeaux-Merignac (France)
Tel +33 (0)5 57 928 928 – Fax +33 (0)5 57 928 929 –
NC
C
A
B
C
Non connecté
contact@worldcastsystems.com – www.worldcastsystems.com
Pour un relais désactivé par défaut,
connecter la borne NC et la borne C :
NO
Page 12
NC
C
