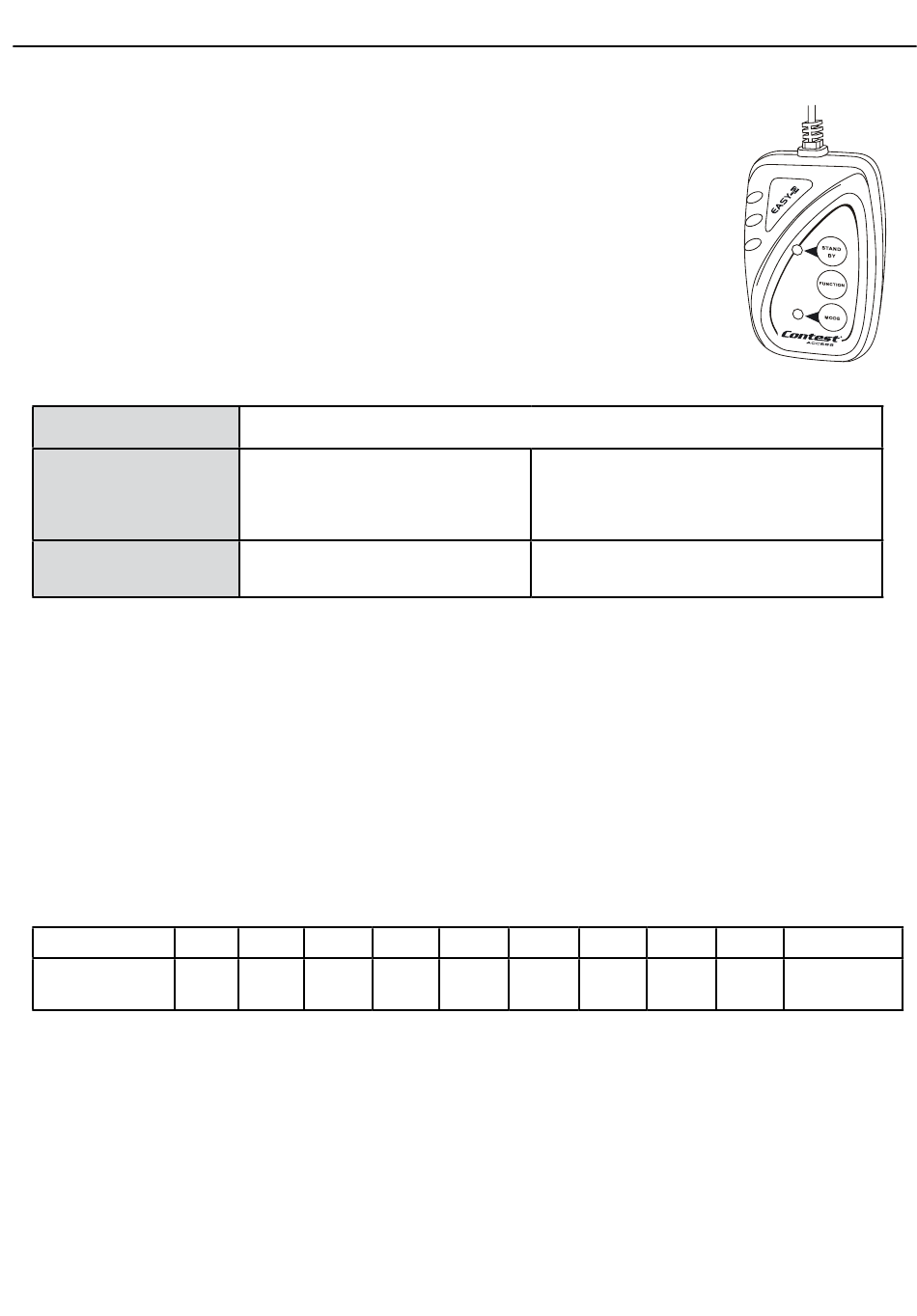

4-2 - Fonctionnement avec la télécommande EASY - 2 (en option)
La télécommande EASY-2 est simple d'utilisation, facile à installer et peut piloter jusqu'à
4 appareils synchronisés en mode Maître/Esclave.
Branchez votre télécommande dans le châssis jack 6.35 du projecteur maître, repérez
«Remote Control» puis reliez les autres appareils via les fiches XLR comme pour un
câblage DMX classique. Grâce à cette télécommande vous pouvez accéder aux
différentes fonctions suivantes : black-out, strobe/next, et fast/slow.
STAND - BY
FONCTION
MODE
4-3 - Assignation DMX.
Si vous utilisez une télécommande DMX pour contrôler vos appareils, vous devez relier vos appareils via les fiches
XLR.
Dans le cas d'une boucle DMX de grande longueur (plus de 100 m) il est recommandé d'utiliser un circuit bouchon
(Résistance de 120 Ohm entre les bornes 2 et 3 d'une fiche XLR).
Chaque appareil doit avoir une adresse programmée pour recevoir les informations envoyées par la télécommande
DMX. L'adresse peut se situer entre 0 - 511.
Paramétrez vos dipswitches 1 à 9 pour que tous vos appareils reçoivent le signal DMX, le dipswitch 10 devant
rester sur off. Referez vous au tableau ci-dessous pour connaître les correspondances entre les adresses DMX et le
code binaire des dipswitches.
Dipswitches
#1
Valeur décimale
1
Exemples :
Adresse 5 : enclenchez les dipswitches #1 et #3 (valeur 1+4=5)
Adresse 9 : enclenchez les dipswitches #1 et #4 ( valeur 1+8=9)
Si vous voulez que deux appareils fonctionnent de la même façon, vous pouvez paramétrer les dipswitches pour les
deux appareils sur la même adresse.
LED-OMEGA - Effet lumineux DMX type flower à 156 LEDs RVB
Black-out
1 : Strobe synchronisé
2 : Strobe mode musical.
3 : Strobe à deux couleurs.
Mode musical/strobe
La LED est éteinte
#2
#3
#4
2
4
8
Sélection des programmes 1 à 10.
Mode programme
La LED est allumée.
#5
#6
#7
16
32
64
#8
#9
#10
128
256
Programmes
inversés
Page 5
