7.1 Montage et connexions du panneau de commande embarqué EKPCBO
La commande montée dans la machine avec sélecteur
de vitesse, ON/ OFF à bouton, et contact pour thermostat
ambiant TERM, est adaptée pour l'installation dans la
7.2

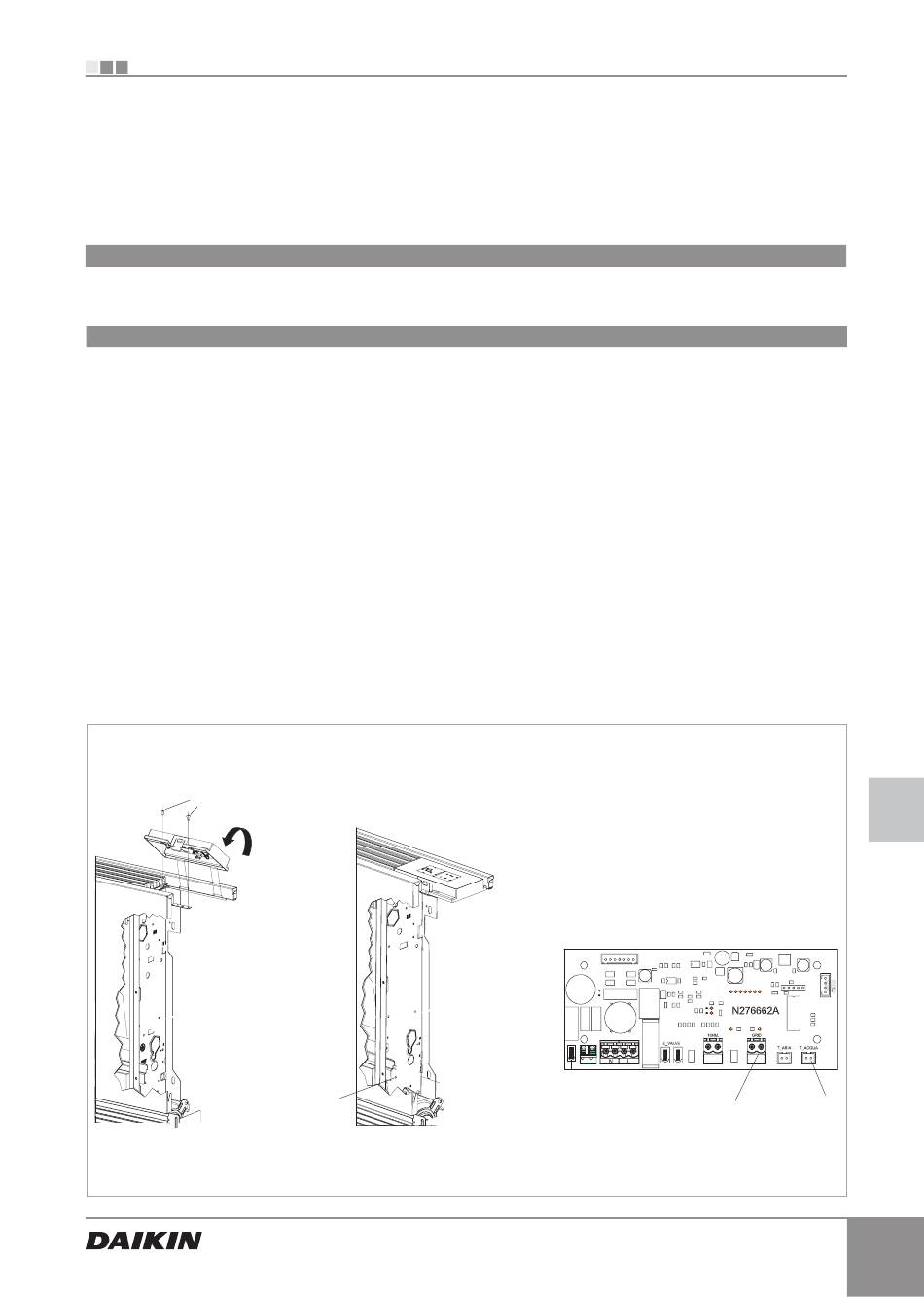

Montage

Placer le panneau de contrôle dans son logement, dans la
partie supérieure de l'appareil et le fixer à l'aide des deux
vis fournies (réf. A).
Pour installer la carte dans le ventilo-convecteur :
- fixer le câble de terre (réf. M) à la structure de l'appareil
en utilisant la vis fournie (la force minimale à exercer
pour le vissage doit être d'environ 2N) ;
- brancher le connecteur rapide du moteur (MOTOR)
au connecteur présent sur la carte (réf. I) *.
N.B. : si la carte n'est pas montée en usine, il sera
nécessaire de tourner le moteur du ventilateur de
180° en raison de la longueur du câble standard du
ventilo-convecteur.
- dans les 2 connecteurs de la borne GRID (réf. L) se
trouve un pont qui garantit le fonctionnement des
versions FWXM dépourvues de microrupteurs.
- Pour les autres versions, retirer le pont et brancher
les deux connecteurs provenant du microrupteur de
sécurité de la grille*.
- N.B. : si les deux connecteurs marron présents dans
A

EKPCBO

machine et dispose d'une sortie à 230 V pour le contrôle
d'une électrovanne.
-
-
-
-
* Pour les versions avec raccords hydrauliques à droite,
consulter le paragraphe correspondant.
M
l'appareil s'avèrent courts, les remplacer par ceux
présents dans l'emballage du kit.
effectuer les branchements électriques, ranger les
câblages ;
remonter le panneau latéral de l'appareil ;
visser la vis supérieure sur le panneau de contrôle ;
placer le cache-vis dans son logement sur le panneau
de contrôle ;
FR
L
F
