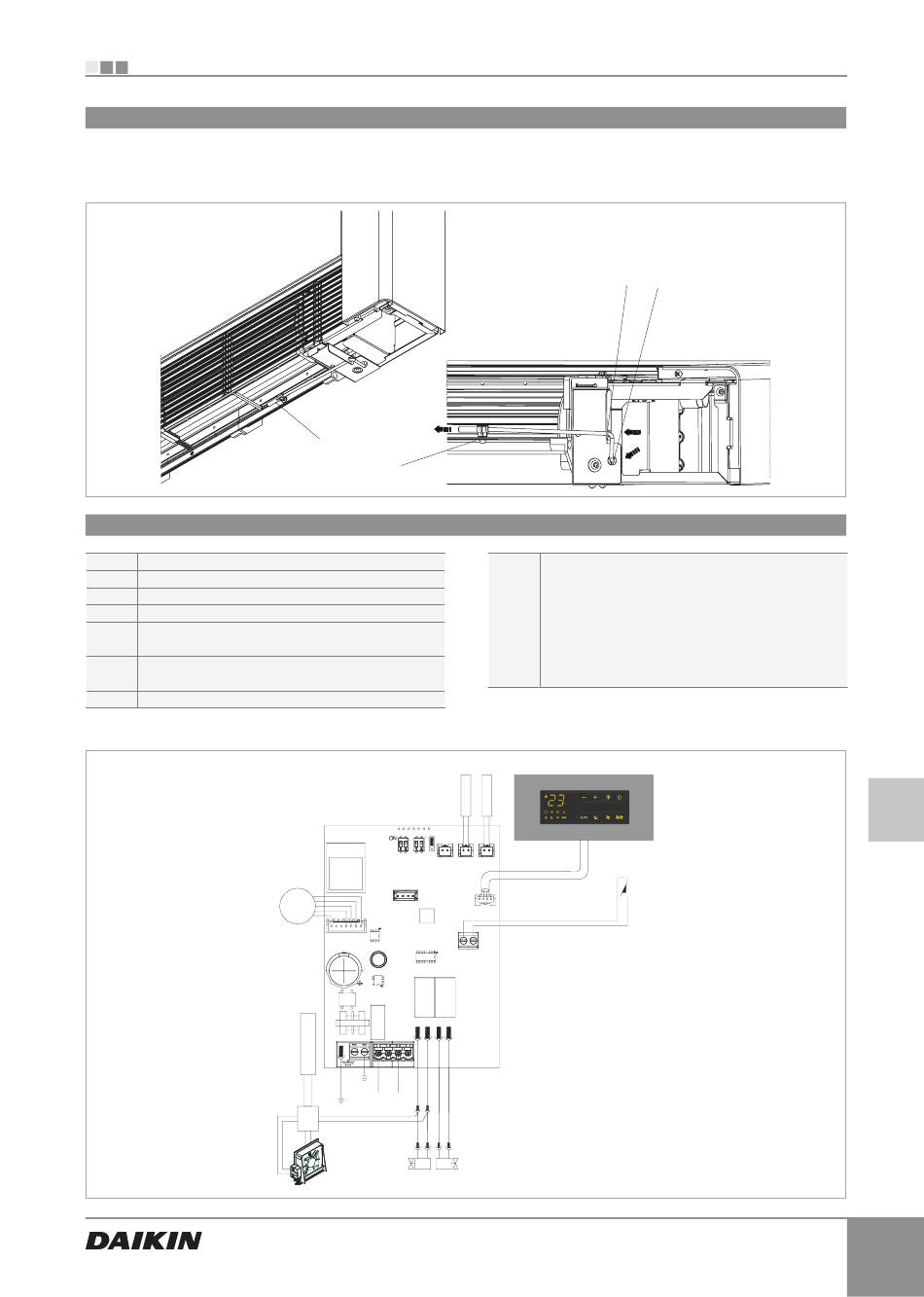

5.3 Montage du capteur de température de l'air
Pour positionner le capteur de température (réf. A) :
- faire passer le capteur dans le trou du panneau (réf. B)
5.4

Connexions EKRTCTRL2

H2* capteur température eau (10 kΩ)
AIR
capteur température air (10 kΩ)
M1
moteur ventilateur DC inverter
S1 microrupteur sécurité grille
Y1
électrovanne eau (sortie à 230V/ 50Hz 1A)
Connexion volet mobile.
Y2
Sortie à 230V/ 50Hz 1A
L-N
branchement alimentation électrique 230V/50Hz
EKRTCTRL2
A
D
INN-FR-B20
A B C D
ASCII
RTU
H4
M1
ZOT
MOTOR
HRS
N EV1 N EV2
L N
L N
230V AC
RS
6V DC
Y1 Y2
- enfiler le capteur dans le trou inférieur (réf. C)
- fixer le capteur à la fixation dédiée (réf. D).
C
* Si après avoir alimenté l'appareil, la carte
détecte le capteur, la mise en route s'effectue
dans des conditions normales avec fonctions
de température minimale de l'eau en chauffage
(30 °C) et maximale en rafraîchissement (20 °C).
La carte prévoit également le fonctionnement
sans capteur, auquel cas les seuils de minimum
et de maximum sont ignorés.
H2 AIR
DISPLAY INN-DU4
H2 AIR
S1
COMM
GRID
B
FR
