Bestehende Restgefahren können vermieden werden durch:
• Aufmerksames Arbeiten
• Durch Beachten der Hinweise an der Maschine und in dieser Anleitung
• Durch Umsetzen der allg. Sicherheitsbestimmungen / Sicherheitsregeln

4. Vor Inbetriebnahme

4.1 Kurzinspektion

Bitte prüfen Sie als erstes, ob Sie alle im Lieferumfang angeführten Teile erhalten haben.
Lieferumfang: 1 Akku-betriebenes elektro-hydraulisches Stanzgerät Typ Powerlec Vario
1 Akku
1 Ladegerät
2 Betätigungsschrauben
1 Reduzieradapter
2 Distanzhülsen
2 Bedienungsanleitungen (1x vom Gerät, 1x vom Ladegerät)
1 Lochersatz (bei Powerlec Vario mit Rundlocher)

4.2 Aufschriften

Auf dem Gerät befinden sich folgende Aufschriften und Hinweise:
• Firmenname mit Anschrift
• Kurzdarstellung der stanzbaren Lochdurchmesser
• die Stanzkraft
• die Seriennummer
• und ein Hinweis auf eine Gefahr beim Stanzvorgang
Die Positionen der Aufschriften sind in der Abbildung unter Punkt 7. „Technische Daten" zu entnehmen
5. Handhabung des elektro-hydraulischen Stanzgerätes

5.1 Beschreibung der Komponenten

Das elektro-hydraulische Stanzgerät mit der Typbezeichnung Powerlec Vario ist ein handgeführtes Gerät und besteht aus folgenden Komponenten:
4

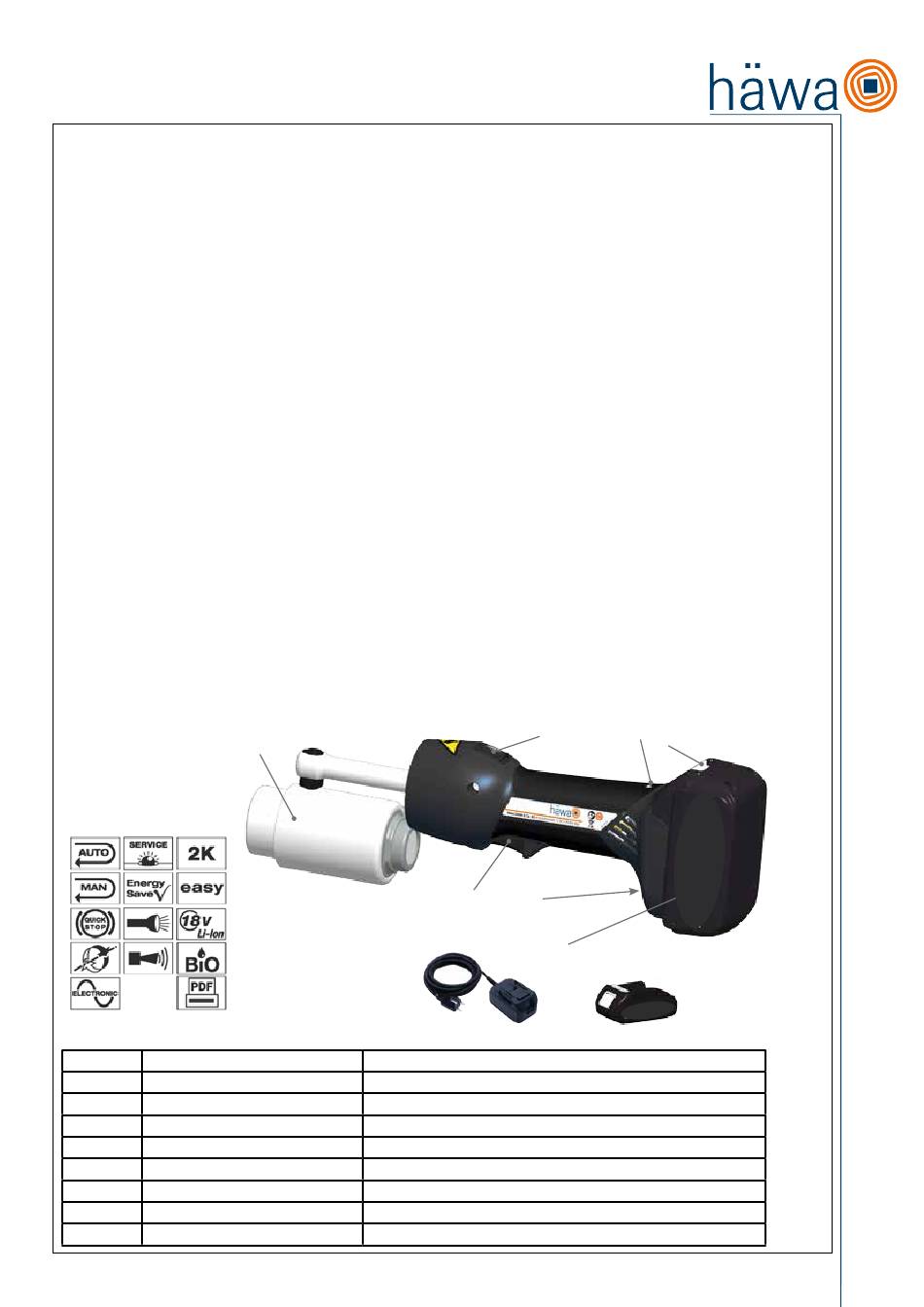

Abb. 1
Pos.-Nr. Bezeichnung
1 Stanzkopf
2 Rückstellschieber
3 LED (rot)
4 Akkuentriegelung
5 Akku (BL 1830)
6 LED (weiß)
7 Bedienungsschalter
8 Netzadapter
4
1
Funktion
Kopf zur Aufnahme des Zugbolzens einschließlich Stempel und Matrize
Schieber zum Abbrechen des Stanzvorganges im Fehler-, bzw. Notfall
Anzeige Akku-Kapazität, Wartungsanzeige und Fehler
Entriegelungsschieber für den Akku
wiederaufladbarer Li-Ion Akku
zur Ausleuchtung des Arbeitsumfeldes
Auslösung des Stanzvorgangs
zum Anschluss an das 230V Wechselstromnetz
2
7
6
8 5
BL1830
3
4
