Réglage optique:
1) Utilisez la vis tangente pour régler la lecture de l'angle horizontal.
1) Utilisez la vis tangente pour régler la lecture de l'angle horizontal.

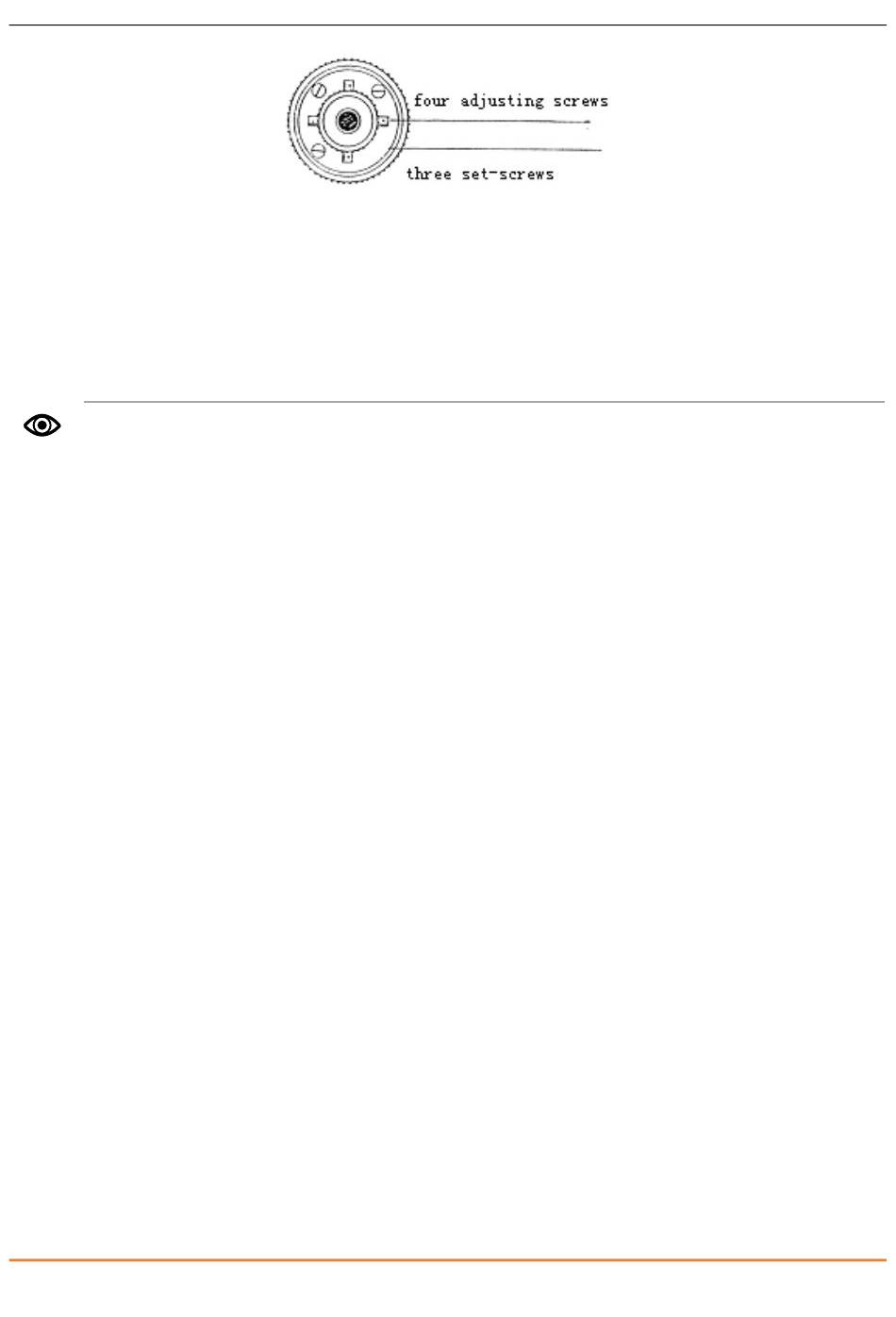

2) Retirez le couvercle du réticule entre l'oculaire et la vis de mise au point. Ajustez les deux ajustements
2) Retirez le couvercle du réticule entre l'oculaire et la vis de mise au point. Ajustez les deux ajustements
vis en desserrant l'une et en serrant l'autre. Déplacez le réticule vers l'objet de visée A exactement.
3) Répéter l'inspection et le réglage jusqu'à ｜ 2C ｜ < 20 ".
3) Répéter l'inspection et le réglage jusqu'à ｜ 2C ｜ < 20 ".
3) Répéter l'inspection et le réglage jusqu'à ｜ 2C ｜ < 20 ".
3) Répéter l'inspection et le réglage jusqu'à ｜ 2C ｜ < 20 ".
3) Répéter l'inspection et le réglage jusqu'à ｜ 2C ｜ < 20 ".
3) Répéter l'inspection et le réglage jusqu'à ｜ 2C ｜ < 20 ".
4) Remettez le couvercle du réticule en place.
4) Remettez le couvercle du réticule en place.
Vérifiez le coaxial de l'axe de visée et de l'axe photoélectrique émetteur ainsi que de l'axe de réception après le réglage.
15.5. Compensation de différence d'indice vertical
15.5. Compensation de différence d'indice vertical
Inspection
1) Montez et nivelez l'instrument et rendez le télescope parallèle à la ligne reliant le centre
1) Montez et nivelez l'instrument et rendez le télescope parallèle à la ligne reliant le centre
de l'instrument à l'une des vis. Verrouillez la vis de serrage horizontale.
2) Après avoir mis l'appareil sous tension, mettez à zéro l'index vertical. Verrouillez la vis de serrage verticale et le
2) Après avoir mis l'appareil sous tension, mettez à zéro l'index vertical. Verrouillez la vis de serrage verticale et le
l'instrument doit afficher la valeur de l'angle vertical.
3) Tournez lentement la vis de serrage verticale dans les deux sens d'environ 10 mm de circonférence, et
3) Tournez lentement la vis de serrage verticale dans les deux sens d'environ 10 mm de circonférence, et
le message d'erreur «b» apparaîtra. L'axe vertical a augmenté à plus de 3 'à ce moment et dépasse la plage de compensation
désignée. Tournez la vis ci-dessus à sa position d'origine, et l'écran d'affichage de l'instrument affichera à nouveau l'angle
vertical, ce qui signifie que la fonction de compensation de différence d'index vertical fonctionne.
Ajustement
Si la fonction de compensation ne fonctionne pas, renvoyez l'instrument à l'usine pour réparation.
15.6. Ajustements de la différence d'indice vertical (angle I) et de l'angle vertical 0
15.6. Ajustements de la différence d'indice vertical (angle I) et de l'angle vertical 0
Inspectez l'article après avoir terminé l'inspection et le réglage de ceux-ci 15.3 et 15.5.
Inspection
1) Mettez sous tension après avoir mis l'instrument à niveau. Visez l'objet A en position gauche et lisez l'angle vertical
1) Mettez sous tension après avoir mis l'instrument à niveau. Visez l'objet A en position gauche et lisez l'angle vertical
valeur L.
2) Faites pivoter le télescope. Visez l'objet B en position droite et lisez la valeur de l'angle vertical R.
2) Faites pivoter le télescope. Visez l'objet B en position droite et lisez la valeur de l'angle vertical R.
3)
Si l'angle vertical est de 0 ° au zénith, i = (L + R-360 °) / 2
Si l'angle vertical est de 0 ° à l'horizon. i = (L + R-180 °) / 2 ou i = (L + R-540 °) / 2.
4)
Si ｜ je ｜ ≥10 ", le zéro de l'angle vertical doit être à nouveau défini.
Si ｜ je ｜ ≥10 ", le zéro de l'angle vertical doit être à nouveau défini.
Si ｜ je ｜ ≥10 ", le zéro de l'angle vertical doit être à nouveau défini.
Si ｜ je ｜ ≥10 ", le zéro de l'angle vertical doit être à nouveau défini.
Si ｜ je ｜ ≥10 ", le zéro de l'angle vertical doit être à nouveau défini.
CHC Manuel d'utilisation CTS-112R4
CHC Manuel d'utilisation CTS-112R4
98
