2)
Si la différence d'index répond toujours aux exigences après une opération répétée, l'instrument doit être renvoyé à l'usine pour
inspection et réparation.
3) Les angles verticaux indiqués dans la référence d'angle vertical 0 sont uniquement à titre de référence.
3) Les angles verticaux indiqués dans la référence d'angle vertical 0 sont uniquement à titre de référence.
15.7. Ajustement de compensation d'erreur d'axe transversal
15.7. Ajustement de compensation d'erreur d'axe transversal
L'erreur de l'axe transversal n'affectant que l'angle de vue, elle ne peut être confirmée qu'en observant la cible dont la hauteur est
évidemment inférieure ou supérieure à l'instrument. Pour éviter l'influence de l'axe de visée, l'utilisateur doit avoir un réglage associé
avant de régler l'axe de visée.
Il n'est pas nécessaire de collimater le prisme ou le plan cible pour décider de l'erreur de l'axe transversal. Par conséquent, l'utilisateur est
autorisé à lancer cet ajustement à tout moment. Sélectionnez un point reconnaissable qui est assez éloigné de l'instrument, et beaucoup plus
haut ou plus bas que l'instrument, dans le but de mesurer précisément le point deux fois.

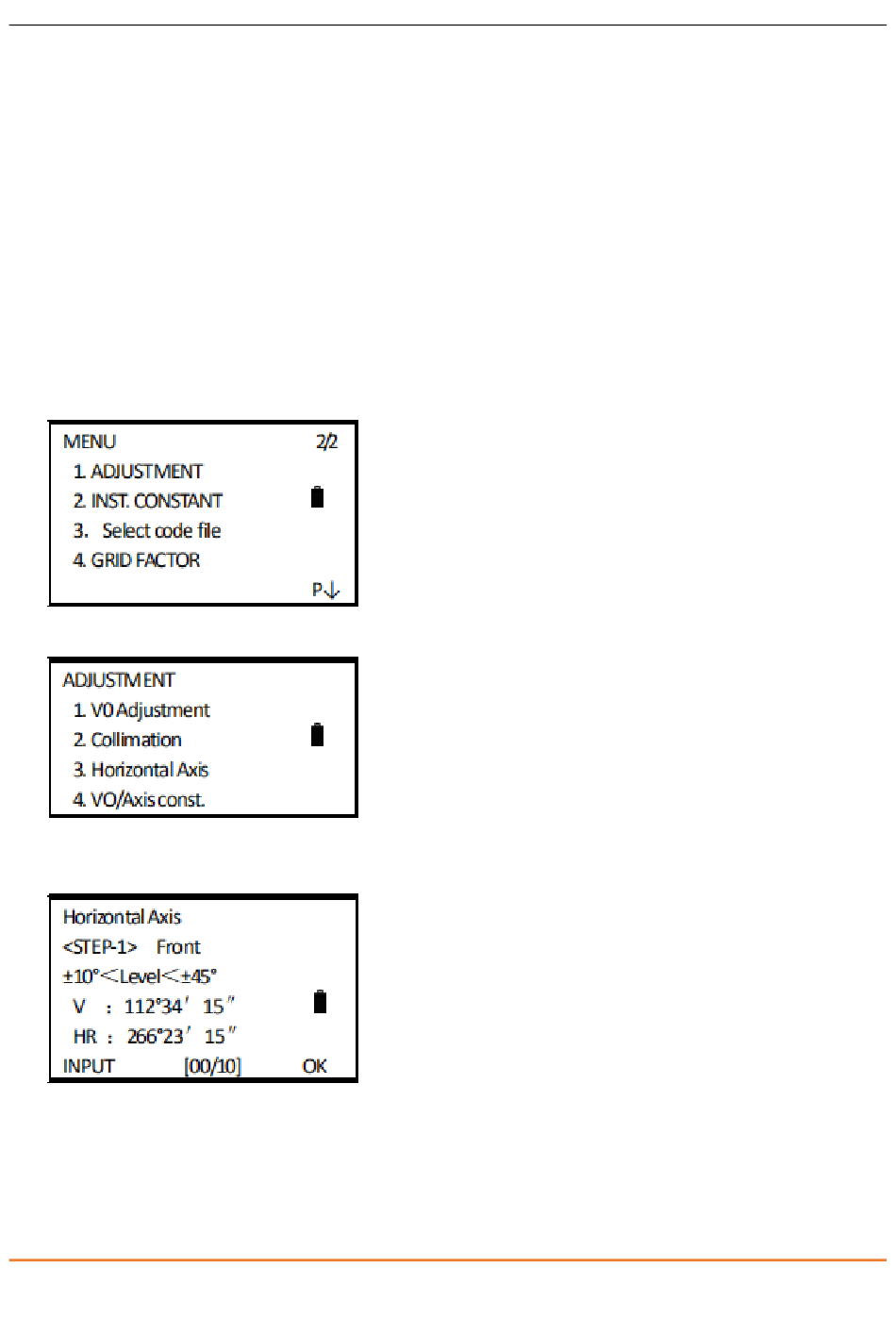

1) Après avoir mis l'instrument à niveau, allumez l'instrument et appuyez sur MENU et [F4] (P ↓) pour entrer
1) Après avoir mis l'instrument à niveau, allumez l'instrument et appuyez sur MENU et [F4] (P ↓) pour entrer
Menu 2/2.
2) Appuyez sur [1] (AJUSTEMENT) et sélectionnez [3] (axe horizontal).
2) Appuyez sur [1] (AJUSTEMENT) et sélectionnez [3] (axe horizontal).
3) Visez la cible sur le visage I (position gauche), appuyez 10 fois sur [F4] (OK). (L'obliquité est comprise entre ± 10 ° et
3) Visez la cible sur le visage I (position gauche), appuyez 10 fois sur [F4] (OK). (L'obliquité est comprise entre ± 10 ° et
± 45 °) L'écran apparaît comme le graphique de droite.
CHC Manuel d'utilisation CTS-112R4
CHC Manuel d'utilisation CTS-112R4
100
