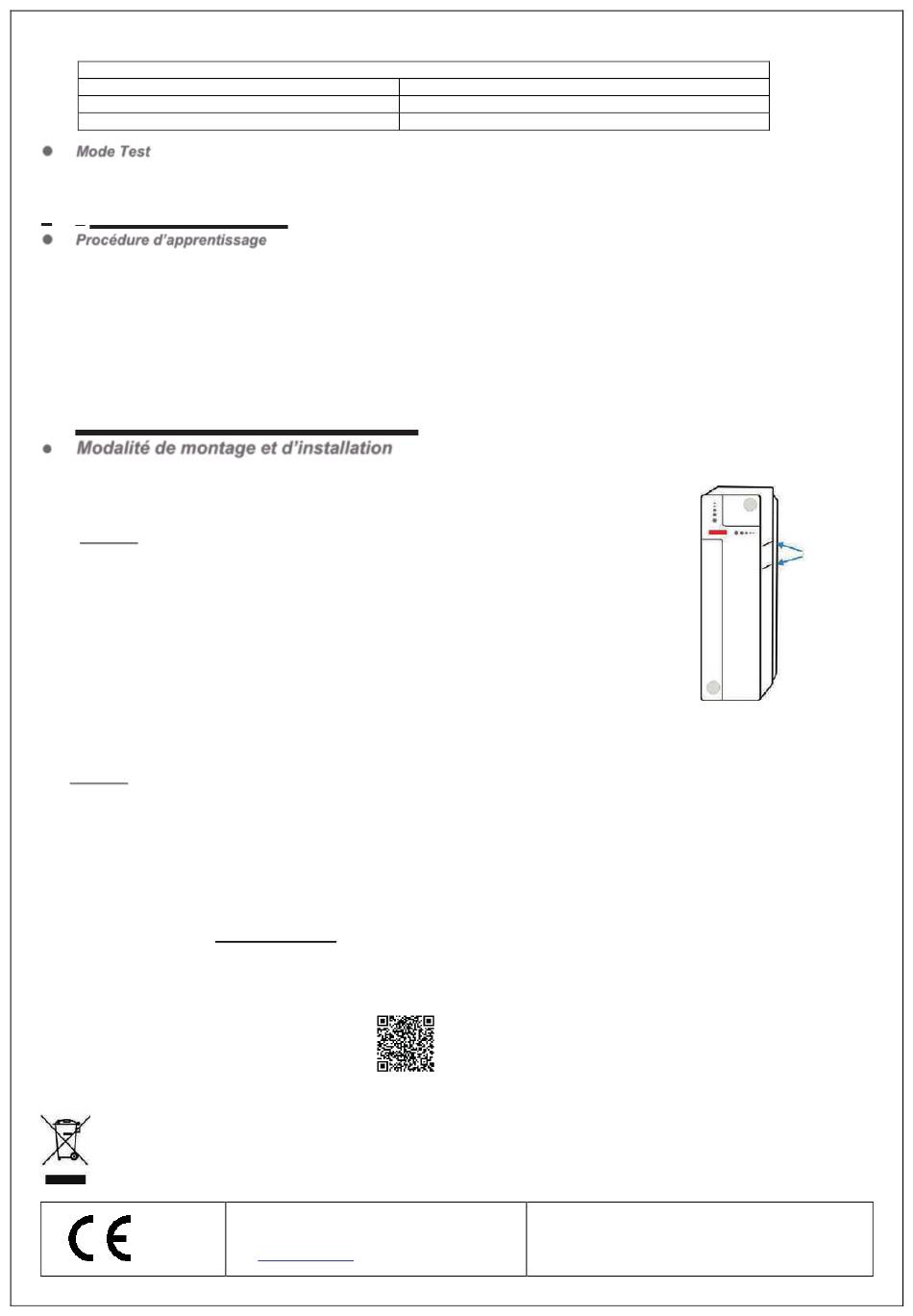

Elkron DC6002I Guide Rapide page 2

Le tableau ci-dessous indique les connexions disponibles pour les borniers 1 et 2. En cas de connexion du bornier 2, la
signalisation d'une alarme sur cette entrée sera du même type que celle signalée à l'ouverture de la porte.
BORNES 1
Détecteur d'ouverture des volets roulants
Détecteur inertiel (tipo VSD3 o MMZ01)
⚫ Mode Test
1. À chaque pression de la touche de Test, le contact transmet un signal à la centrale pour tester la portée radio et active le
mode Test pendant 3 minutes.
2. Pendant le Test, la LED s'allume chaque fois que le contact est activé.
3. 3.
À chaque nouvelle pression de la touche de Test, le mode Test est prolongé de 3 minutes. À chaque nouvelle pression de la touche de Test, le mode Test est prolongé de 3 minutes.
⚫ Procédure d'apprentissage
1. Enlever l'isolateur de la pile.
2. Activer la fonction d'apprentissage sur la centrale.
3. Avec la fonction d'apprentissage, associer l'interrupteur magnétique interne/tamper et les entrées filaires sur une entrée de
la centrale.
4. Appuyer sur la touche de test pour l'apprentissage du dispositif.
5. Si le signal est reçu par la centrale, celle-ci affichera les informations relatives. Consulter le manuel de la centrale pour
compléter la procédure d'apprentissage.
6. Après que le contact a été acquis, configurer la centrale en mode "Walk Test" (Test mouvement), maintenir le contact dans
la position désirée et appuyer sur la touche Test pour confirmer que la position choisie est comprise dans la portée radio de
la centrale.
7. Après avoir vérifié que le contact fonctionne dans la position désirée Après avoir vérifié que le contact fonctionne dans la position désirée, poursuivre l'installation.
Modalité de montage et d'installation
⚫
Le contact doit être placé sur le châssis de la porte, tandis que l'aimant doit être fixé au battant.
Si le contact est placé sur le battant de la porte et que celle-ci est ouverte trop vite, la portée de
transmission peut être réduite.
Avec la porte fermée, l'aimant ne doit pas se trouver à plus de 15 mm du contact.
< N O T E >
< N O T E >

Si le contact ne peut pas être installé sur le châssis de la porte, des détecteurs
d'ouverture supplémentaires peuvent être raccordés sur les entrées filaires (pour les
détails, consulter la section « Utilisation des bornes »).
I er étape : Trouver une position appropriée près de la porte/fenêtre où placer le contact.
étape : Sur un côté du contact il y 2 crans qui indiquent la position de l'aimant. Le contact
II ème
peut être installé droit ou renversé ; les crans doivent être alignés avec l'aimant.
III ème étape : Pour monter le contact :
Utiliser les 2 trous de montage du contact comme gabarit pour marquer la position
⚫
des trous dans la position la plus appropriée.
Insérer les chevilles si le contact est fixé sur du plâtre ou des briques.
⚫
Visser le contact dans les chevilles.
⚫
IV ème étape : Fixer l'aimant à la porte avec le l'adhésif ou les vis fournies. L'aimant doit être aligné aux crans latéraux du
contact, comme montré dans la figure.
< N O T E >
< N O T E >

Vérifier que le ressort de l'interrupteur anti-sabotage soit en contact avec la surface d'appui et qu'il passe à travers
l'ouverture de l'interrupteur anti-sabotage.
V ème étape : Avec la centrale en mode "Walk test", ouvrir et fermer la porte ou la fenêtre pour tester le contact.
VI ème étape : Insérer les bouchons blancs dans les deux trous de montage du contact.
VII étape : L'installation est terminée.
ème
Le fabricant, URMET S.p.A., déclare que l'équipement radio : CONTACT MAGNÉTIQUE AVEC ENTRÉES FILAIRES BLANC/
MARRON DC6002Iest conforme à la directive 2014/53/UE. Le texte complet de la déclaration UE de conformité est disponible à
l'adresse internet suivant : www.elkron.com.
CLIQUEZ SUR LE LIEN SUIVANT DU SITE ELKRON POUR ACCÉDER À LA FICHE TECHNIQUE DU PRODUIT ET
TÉLÉCHARGER LE MANUEL COMPLET
LES BONS GESTES DE MISE AU REBUT DE CE PRODUIT (Déchets d'équipements électriques et électroniques)
Ce symbole apposé sur le produit, ses accessoires ou sa documentation indique que ni le produit, ni ses accessoires
électroniques usagés (chargeur, casque audio, câble USB, etc.), ne peuvent être jetés avec les autres déchets
ménagers. La mise au rebut incontrôlée des déchets présentant des risques environnementaux et de santé publique,
veuillez séparer vos produits et accessoires usagés des autres déchets. Vous favoriserez ainsi le recyclage de la matière
qui les compose dans le cadre d'un développement durable.
TABLEAU 1 - CONNEXION DES BORNES DU DC6002I
DECLARATION UE DE CONFORMITÉ SIMPLIFIÉE
ELKRON
Tel. +39 011.3986711 - Fax +39 011.3986703
www.elkron.com – mail to: info@elkron.it
BORNES 2
Détecteur de bris de verre (tipo GD05PL)
Appareil avec contact NC (normalement fermé)
ELKRON est une marque commerciale de URMET S.p.A.
Via Bologna 188/C – 10154 Turin (TO) Italie
Crans
www.urmet.com
MADE IN TAIWAN
