Câblage - Fronius Smart Meter 63A-1 Instructions De Service

-
-
-
-
-
Câblage IMPORTANT !
Avant de raccorder les entrées de tension du secteur au Fronius Smart Meter, toujours
couper l'alimentation électrique.
Section de raccordement trajet du courant :
-
-
-
Section de raccordement communication de données et conducteur neutre :
-
-
-
Ne pas placer plus d'un câble par borne à vis. Utiliser des borniers si nécessaire.

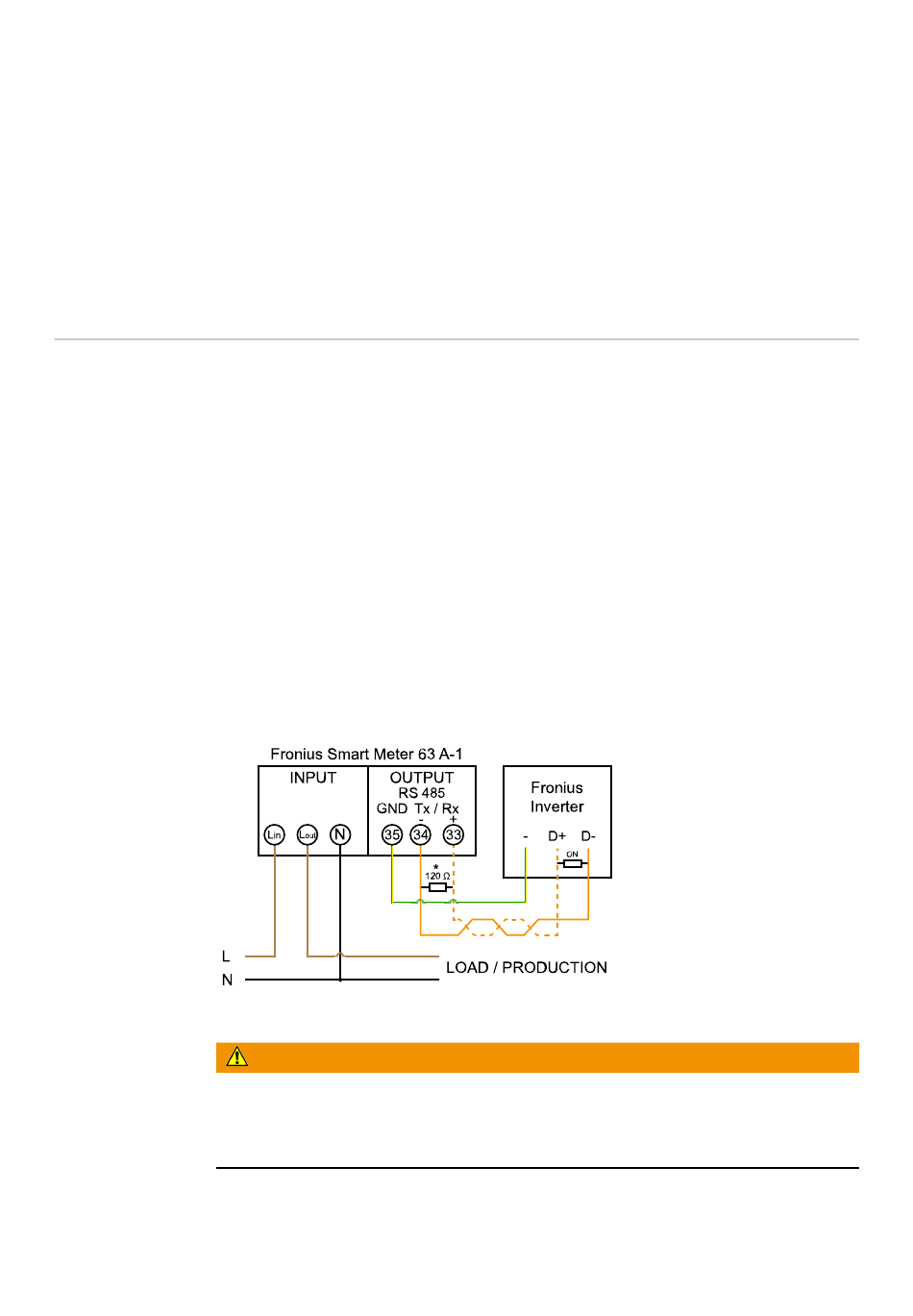

Relier chaque conducteur de tension au bornier conformément aux graphiques ci-des-
sous.
* joint à l'appareil
Danger dû à la tension du secteur.
Une décharge électrique peut être mortelle.
▶
10
Le commutateur, le sectionneur ainsi que le disjoncteur doivent être visibles, situés
le plus près possible du Fronius Smart Meter et faciles à manipuler.
Utiliser des disjoncteurs ou systèmes de protection automatique conçus pour
63 ampères maximum.
Pour surveiller plus d'une tension du secteur, utiliser des disjoncteurs reliés.
Les disjoncteurs ou systèmes de protection automatique doivent protéger la borne
de raccordement réseau indiquée par le marquage L1. Dans les rares cas où le
conducteur neutre dispose d'une protection de surintensité, le dispositif de protec-
tion contre la surintensité doit interrompre à la fois les connexions neutres et les
connexions non mises à la terre.
Le dispositif de protection du circuit de connexion/de sectionnement doit être
conforme aux exigences des normes NF EN 60947-1 et NF EN 60947-3, ainsi
qu'aux dispositions nationales et locales relatives aux installations électriques.
Fil (rigide) : min. 1 mm²/max. 16 mm²
Fil (flexible) : min. 1 mm²/max. 10 mm²
Couple recommandé : 1,2 Nm / max. 1,4 Nm
Fil (rigide) : min. 0,05 mm²/max. 4 mm²
Fil (flexible) : min. 0,05 mm²/max. 2,5 mm²
Couple recommandé : 0,5 Nm / max. 0,8 Nm
AVERTISSEMENT!
Avant de raccorder les entrées de tension du secteur au Fronius Smart Meter, cou-
per l'alimentation électrique.
