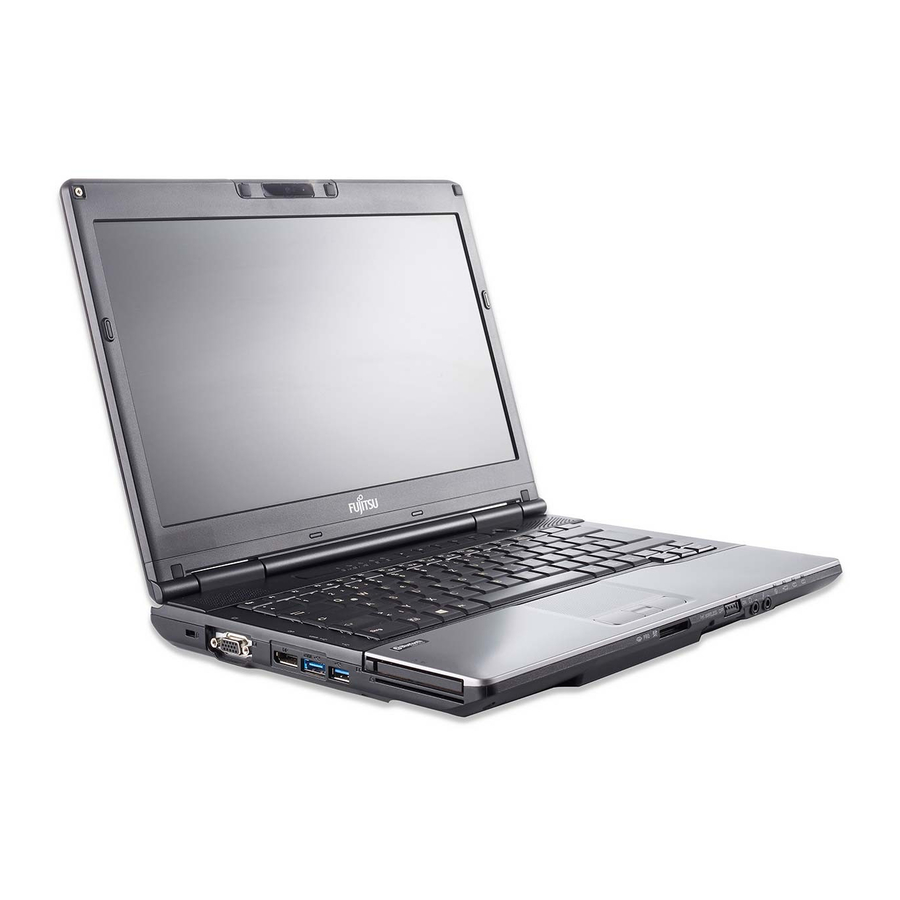

Fujitsu LIFEBOOK E752 Guide D'utilisation
Masquer les pouces Voir aussi pour LIFEBOOK E752:
Table des Matières

Publicité

Liens rapides

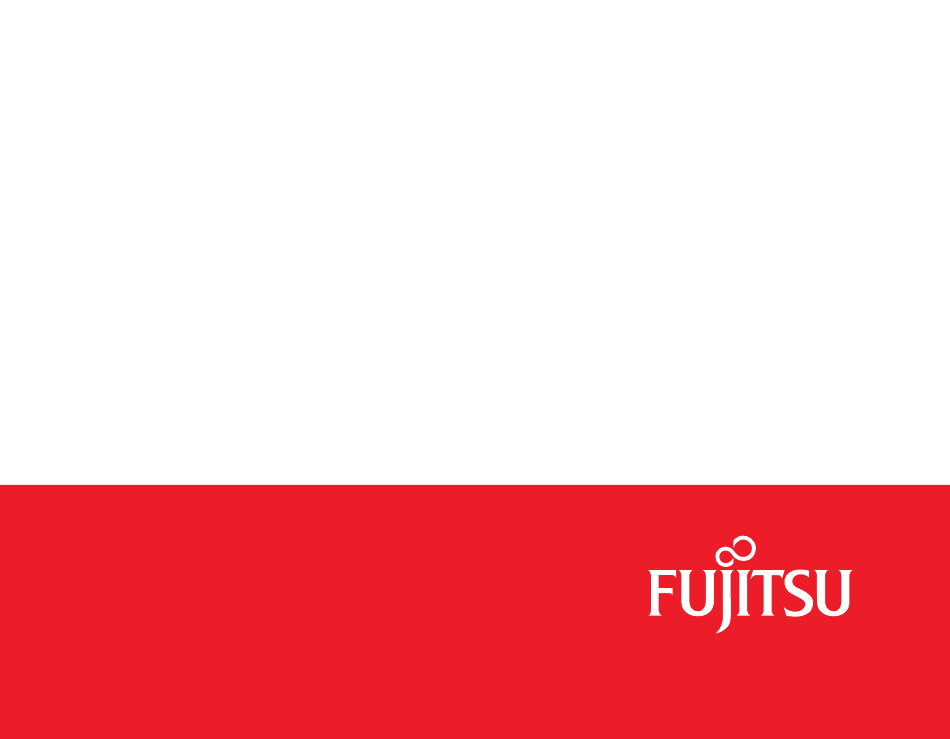

User's Guide
Guide
d'utilisation
Learn how to use your Fujitsu
LIFEBOOK E752 notebook
Découvrez comment utiliser
votre ordinateur portable
Fujitsu LIFEBOOK E752

Publicité

Chapitres

Table des Matières
loading

Sommaire des Matières pour Fujitsu LIFEBOOK E752

  • Page 1  User’s Guide Learn how to use your Fujitsu LIFEBOOK E752 notebook Guide Découvrez comment utiliser  votre ordinateur portable d’utilisation Fujitsu LIFEBOOK E752...
  • Page 2 User’s Guide Learn how to use your Fujitsu LIFEBOOK E752 notebook...
  • Page 3 Copyright and Trademark Information Fujitsu America, Incorporated has made every effort to ensure the accuracy and completeness of this document; however, as ongoing development efforts are continually improving the capabilities of our products, we cannot guarantee the accuracy of the contents of this document. We disclaim liability for errors, omissions, or future changes.
  • Page 4 © Copyright 2012 Fujitsu America, Incorporated. All rights reserved. No part of this publication may be copied, reproduced, or translated, without prior written consent of Fujitsu. No part of this publication may be stored or transmitted in any electronic form without the written consent of Fujitsu.
  • Page 5 IMPORTANT SAFETY INSTRUCTIONS This unit requires an AC adapter to operate. Use only UL Listed I.T.E. Class II Adapters with an output rating of 19 VDC, with a minimum current of 4.22 A (80 W). AC adapter output polarity: When using your notebook equipment, basic safety precautions should always be followed to reduce the risk of fire, electric shock and injury to persons, including the following: •...
  • Page 6 * To order a new battery for your Fujitsu mobile computer, go to the Fujitsu shopping site at www.shopfujitsu.com in the US or www.fujitsu.ca/products/notebooks in Canada. ** RBRC is an independent third party to which Fujitsu provides funding for battery recycling; RBRC is in no way affiliated with Fujitsu.
  • Page 7: Table Des Matières

    Conventions Used in the Guide ....... . 8 Fujitsu Contact Information ........9...
  • Page 8 Touchpad Pointing Device........28 Clicking .
  • Page 9 Using Multiple Displays Simultaneously ......48 Starting Your LIFEBOOK Notebook....... 49 Power On .
  • Page 10 Memory Stick Duo/Secure Digital Cards......70 Installing Memory Stick Duo/SD Cards ......71 Removing a Memory Stick Duo/SD Card .
  • Page 11 Chapter 4 Troubleshooting Your LIFEBOOK Troubleshooting..........86 Identifying the Problem .
  • Page 12 Modular Bay Devices......... 118 Features.
  • Page 13 Troubleshooting the WLAN........151 Troubleshooting .
  • Page 14: About This Guide

    Preface About This Guide The LIFEBOOK E752 notebook from Fujitsu America provides desktop performance with the all new Intel® Core™ Processor. Depending upon the configuration, your notebook has either a built-in 15.6” TFT HD, HD+, or FHD color display. This system brings the computing power of desktop personal computers (PCs) to a portable environment.
  • Page 15: Fujitsu Contact Information

    LEASE READ ALL WARNING INFORMATION CAREFULLY Fujitsu Contact Information Service and Support You can contact Fujitsu Service and Support in the following ways: • Toll free: 1-800-Fujitsu (1-800-838-5487) • Website: http://solutions.us.fujitsu.com/www/content/support/contact/index.php Before you place the call, you should have the following information ready so that the customer support representative can provide you with the fastest possible solution: •...
  • Page 16 FSDM Utility: http://support.fujitsupc.com/CS/Portal/support.do?srch=DOWNLOADS. Limited Warranty Your LIFEBOOK notebook is backed by a Fujitsu International Limited Warranty. Check the service kit that came with your notebook for the Limited Warranty period and terms and conditions. 10 - About This Guide...
  • Page 17: Getting To Know Your Lifebook

    Getting to Know Your LIFEBOOK Overview This section describes the components of your Fujitsu LIFEBOOK E752 notebook. We strongly recommend that you read it before using your notebook – even if you are already familiar with notebook computers. Figure 1. Fujitsu LIFEBOOK E752 notebook...
  • Page 18: Locating The Controls And Connectors

    Locating the Controls and Connectors Digital Microphone Optional Web Camera Web Camera LED Digital Microphone Display Panel Status Indicator Panel LIFEBOOK Security/ Application Panel Power/Suspend/ Resume Button Stereo Speakers Touchpad Pointing Device Keyboard* Memory Stick Duo/SD Card Slot Wireless Device Switch Status Indicator Panel Headphone Jack Microphone Jack...
  • Page 19: Top Components

    Top Components The following is a brief description of your LIFEBOOK notebook’s top components. Digital Microphones The digital microphones are used in conjunction with the web camera. For information on using the microphones and web cam, see the documentation associated with the CyberLink YouCam application. Web Camera The optional built-in camera has a resolution of either HD (1280 x 720) pixels or FHD (1920 x 1080 pixels), depending upon your configuration.
  • Page 20 Stereo Speakers The built-in dual speakers allow for stereo sound. Keyboard A full-size keyboard with dedicated Windows keys. Note that -- depending upon the configuration of your system, you will have either a standard 84-key keyboard or a keyboard with a Quick Point pointing device and a dedicated ten- key keypad.
  • Page 21: Left-Side Panel Components

    ExpressCard Slot ExpressCard Eject Button External Video Port Anti-Theft Lock Slot DisplayPort USB 3.0 Port Smart Card Slot eSATA/USB 3.0 Combo Port Figure 3. LIFEBOOK notebook left-side panel Left-Side Panel Components The following is a brief description of your LIFEBOOK notebook’s left-side components. External Video Port The external monitor port allows you to connect an external monitor or LCD projector.
  • Page 22 USB 3.0 Port The USB 3.0 port allows you to connect Universal Serial Bus devices. USB 3.0 transfers data at up to 5 Gbps and is backward-compatible with USB 2.0 devices, which transfer data at up to 480 Mbps. See “Universal Serial Bus Ports” on page 79.
  • Page 23: Right-Side Panel Components

    USB 2.0 Ports Flexible Bay (bottom USB 2.0 port is also a USB with Anytime Charge port.) Flexible Bay Release Latch DC Power Jack Figure 4. LIFEBOOK notebook right-side panel Right-Side Panel Components The following is a brief description of your LIFEBOOK notebook’s right-side components. Flexible Bay The Flexible Bay can accommodate one of the following devices.
  • Page 24 USB 2.0 Ports USB 2.0 ports allow you to connect Universal Serial Bus devices. USB 2.0 transfers data at up to 480 Mbps and is backward-compatible with USB 1.1 devices, which transfer data at up to 12 Mbps. See “Universal Serial Bus Ports” on page 79.
  • Page 25: Back Panel Components

    Serial Port Air Vents Gigabit LAN (RJ-45) Jack Figure 5. LIFEBOOK notebook back panel Back Panel Components Following is a brief description of your LIFEBOOK notebook’s back panel components. Serial Port The serial port allows you to connect serial RS-232 devices, such as serial printers or serial scanners. See “Serial Port” on page 79.
  • Page 26: Bottom Components

    Air Vents Memory Upgrade Compartment Port Replicator Connector Lithium ion Battery Bay Embedded Dust Filter Figure 6. LIFEBOOK notebook bottom panel Bottom Components The following is a brief description of your LIFEBOOK notebook’s bottom panel components. Memory Upgrade Compartment Your notebook comes with high speed Double Data Rate 3 Synchronous Dynamic RAM (DDR3 SDRAM). The memory upgrade compartment allows you to expand the system memory capacity of your notebook, thus improving overall performance.
  • Page 27: Dust Filter

    Air Vents The air vents allow air to circulate through the system to cool down the components. O PROTECT YOUR NOTEBOOK FROM DAMAGE AND TO OPTIMIZE SYSTEM PERFORMANCE BE SURE TO KEEP ALL AIR ALL VENTS UNOBSTRUCTED CLEAN AND CLEAR OF DEBRIS HIS MAY REQUIRE PERIODIC CLEANING DEPENDING UPON THE ENVIRONMENT IN WHICH THE SYSTEM IS USED O NOT OPERATE THE NOTEBOOK IN AREAS WHERE THE AIR VENTS CAN BE OBSTRUCTED...
  • Page 28: Status Indicator Panel

    Figure 7. Status Indicator Panel Status Indicator Panel The Status Indicators display symbols that correspond to specific components of your Fujitsu LIFEBOOK notebook. The LEDs adjacent to each symbol tell you how each of those components is operating. Power Indicator The Power indicator symbol shows whether your system is operational.
  • Page 29: Battery Charge Indicator

    • Flashing: This means that your notebook is in Standby mode. • Steady Off: This means that your system is either in Save-to-Disk mode, or that it has been turned off. Battery Charge Indicator The battery charge indicator shows the charging status of the battery(s). •...
  • Page 30: Security Indicator

    • If the battery pack is installed while the power is turned off, the battery level indicator will display the charge level for five seconds after it blinks orange. • If the AC adapter is not connected or the battery pack is not fully charged when the computer is switched to standby mode, the indicator will blink.
  • Page 31: Keyboard

    Figure 8. Keyboard Using the Keyboard Your Fujitsu LIFEBOOK notebook has an integral 84-key keyboard*. The keys perform all the standard functions of a 101-key keyboard, including the Windows keys and other special function keys. This section describes the following keys.
  • Page 32 • Numeric keypad: Your notebook allows certain keys to serve dual purposes, both as standard characters and as numeric and mathematical keys. The ability to toggle between the standard character and numerical keys is controlled through the [NumLk] key. • Cursor keys: Your keyboard contains four arrow keys for moving the cursor or insertion point to the right, left, up, or down within windows, applications and documents.
  • Page 33 Function Keys Your LIFEBOOK notebook has 12 function keys, F1 through F12. The functions assigned to these keys differ for each application. You should refer to your software documentation to find out how these keys are used. • The [Fn] key provides extended functions for the notebook and is always used in conjunction with another key. •...
  • Page 34: Touchpad Pointing Device

    Figure 9. Touchpad pointing device The Touchpad pointing device comes built into your Fujitsu LIFEBOOK notebook. It is used to control the movement of the pointer to select items on your display panel. The Touchpad is composed of a cursor control, left and right buttons, and a scrolling button (or optional fingerprint recognition sensor).
  • Page 35: Clicking

    • HE SCROLLING BUTTON MAY BE REPLACED BY AN OPTIONAL FINGERPRINT SENSOR OR INFORMATION ON USING THE “A B: F ” 157. OPTIONAL FINGERPRINT SENSOR REFER TO PPENDIX INGERPRINT ENSOR EVICE ON PAGE • LIFEBOOK N EXTERNAL MOUSE CAN BE CONNECTED TO THE PORTS ON YOUR NOTEBOOK OR THE OPTIONAL PORT REPLICATOR...
  • Page 36: Dragging

    Dragging Dragging means pressing and holding the left button, while moving the cursor. To drag, move the cursor to the item you wish to move. Press and hold the left button while moving the item to its new location and then release it. Dragging can also be done using the Touchpad.
  • Page 37: Optional Quick Point Feature

    Optional Quick Point Feature The optional Quick Point device consists of a cursor control button at the lower center of the keyboard. It is roughly the same size and shape as a pencil eraser. The cursor control works the same way a mouse ball does, and moves the cursor around the display.
  • Page 38: Volume Control

    Volume Control Your Fujitsu LIFEBOOK notebook has multiple volume controls which interact with each other. NY SOFTWARE THAT CONTAINS AUDIO FILES WILL ALSO CONTAIN A VOLUME CONTROL OF ITS OWN F YOU INSTALL AN EXTERNAL AUDIO DEVICE THAT HAS AN INDEPENDENT VOLUME CONTROL...
  • Page 39: Flexible Bay Devices

    Figure 10. Flexible Bay Flexible Bay Devices Your Fujitsu LIFEBOOK notebook contains a Flexible Bay. The Flexible Bay can house an optical drive, a Lithium ion battery, a modular second hard disk drive, or a weight saver. Your Flexible Bay will have one of the following devices installed.
  • Page 40 OU SHOULD NEVER LEAVE YOUR LEXIBLE AY EMPTY WHEN THE NOTEBOOK IS IN OPERATION F LEFT EMPTY DUST OR FOREIGN MATTER MAY ACCUMULATE INSIDE THE NOTEBOOK Cold-swapping To cold-swap modular devices in your Flexible Bay follow these easy steps: Close any open files and shut down your LIFEBOOK notebook. Pull out the Flexible Bay release latch.
  • Page 41 Your notebook will automatically detect the new device and activate it within your system. The drive letters associated with the device will be created and listed under My Computer and Windows Explorer. Hot-swapping Hot-swapping is provided through the Safely Remove Hardware utility. The icon for the utility appears in the system tray.
  • Page 42: Lifebook Security/Application Panel

    Enter Button 1 / Support Button Button 3 / Display Manager Enter Button Button 4 / Screen Lock Button 2 / ECO Button Figure 12. LIFEBOOK Security/Application Panel LIFEBOOK Security/Application Panel A unique feature of your LIFEBOOK notebook is the Security/Application Panel that allows you to secure your notebook from unauthorized use.
  • Page 43 Depending upon your operating system, use the appropriate procedure below. Go to the Start menu. Select All Programs. Select Accessories, then select Run. Type in: C:\Program Files\Fujitsu\Security Panel Application\Supervisor\FJSECS.EXE, then press [Enter] Follow the on-screen instructions to set the Supervisor password. 37 - LIFEBOOK Security/Application Panel...
  • Page 44: Setting User Password

    Setting User Password Go to the Start menu and select All Programs. Select Security Panel Application and Set User Password. Follow instructions to set the user password. OU MAY CHANGE OR REMOVE THE SUPERVISOR OR USER PASSWORD BY REPEATING THE STEPS DEFINED ABOVE Operating Your LIFEBOOK Security/Application Panel The security lock feature is in effect both when the system resumes from Off or suspend state.
  • Page 45: Precautions

    EMEMBER THE USER PASSWORD YOU SPECIFIED ON THE ECURITY ANEL PPLICATION F YOU FORGET THE PASSWORD YOU WILL NOT BE ABLE TO USE YOUR COMPUTER HE SUPERVISOR PASSWORD CAN OVERRIDE THE USER PASSWORD Precautions Opening and Closing the Cover Closing the cover automatically places the notebook into suspend mode. Opening the cover does not automatically place the notebook into normal operation.
  • Page 46 When the Confirm File Deletion box appears, click Yes. Reinstalling the Security/Application Panel To reinstall supervisor or user security application, you will need to download it from the Fujitsu Support site (See “Maintaining Latest Configuration” on page 10.) The Utilities/Security Application Panel folder contains two separate folders: Supervisor and User.
  • Page 47: Launching Applications With The Security/Application Panel

    If you forget both passwords, contact Fujitsu America Service and Support at 1-800-8FUJITSU (1-800-838-5487). Fujitsu America charges a service fee for unlocking a password-restricted LIFEBOOK. When calling, please have a valid credit card and provide proof of ownership. You will then be given instructions on where to ship your notebook.
  • Page 48 Button Name Default Action Button 3 / Presentation When pressed, this button opens the Fujitsu Display Manager, which lets you switch screen display settings. Button 4 / Lock this computer When pressed, this button automatically locks your computer. To change an application associated with the Application buttons, click on the tab for the button you would like to reconfigure –...
  • Page 49: Getting Started With Your Lifebook

    Chapter 2 Getting Started with Your LIFEBOOK DC Power Jack AC Adapter AC Cable Figure 13. Connecting the AC Adapter...
  • Page 50: Power Sources

    Power Sources Your Fujitsu LIFEBOOK notebook has three possible power sources: a primary Lithium ion battery, an AC adapter or an optional Auto/Airline adapter. Connecting the Power Adapters The AC adapter or optional Auto/Airline adapter provides power for operating your notebook and charging the batteries.
  • Page 51: Display Panel

    Figure 14. Opening the Display Panel Display Panel Your Fujitsu LIFEBOOK notebook contains a display panel that is backlit for easier viewing in bright environments and maintains top resolution through the use of active-matrix technology. Opening the Display Panel To open the display, lift the display backwards, being careful not to touch the screen, until it is at a comfortable viewing angle.
  • Page 52: Using The Keyboard

    OTE THAT THE CHANGED SETTINGS ARE TEMPORARY BY DEFAULT BUT THEY CAN BE MADE PERMANENT BY USING THE OWER PTIONS UTILITY IN ONTROL ANEL Using the Keyboard Adjusting the brightness using the keyboard changes the setting only temporarily. • [Fn+F6]: Pressing repeatedly will lower the brightness of your display. •...
  • Page 53: Closing The Display Panel

    Closing the Display Panel To close the display, simply hold it by the edge and pull it forward until it is flush with the body of your notebook. • LWAYS POWER OFF THE COMPUTER BEFORE TRANSPORTING OR PACKAGING IT FTER SHUTTING THE SYSTEM DOWN WAIT UNTIL NO LIGHTS ARE ILLUMINATED IN THE STATUS INDICATOR PANEL •...
  • Page 54: Using Multiple Displays Simultaneously

    Using Multiple Displays Simultaneously With your system, it is possible to use three different displays at the same time. Depending upon your system and optional port replicator configurations, all port types represented in the chart below may not be available. The port types supported by the three-display feature include: •...
  • Page 55: Starting Your Lifebook Notebook

    Starting Your LIFEBOOK Notebook Power On Power/Suspend/Resume Button The Power and Suspend/Resume button is used to power on your LIFEBOOK notebook, to resume from Sleep or Save- to-Disk mode or to place your notebook in Sleep or Save-to-Disk mode. (You can also use the button to power down the system by holding it down for approximately five seconds.
  • Page 56: Boot Sequence

    This information is in the BIOS program. Each time you power up or restart your notebook, it goes through a boot sequence which displays a Fujitsu logo until the operating system is found. During booting, your notebook is performing a standard boot sequence including a Power On Self Test (POST). When the boot sequence is completed without a failure and without a request for the BIOS Setup Utility, the system displays the operating system’s opening...
  • Page 57: Hard Disk Drive Passwords

    Turn on or restart your LIFEBOOK notebook. To enter the BIOS Setup Utility, press the [F2] key once the Fujitsu logo appears on the screen. This will open the main menu of the BIOS Setup Utility with the current settings displayed.
  • Page 58: Booting The System

    When you turn on your LIFEBOOK notebook for the first time, it will display a Fujitsu logo on the screen. If you do nothing the system will load the operating system, and then the Windows Welcome will begin.
  • Page 59 Registering your LIFEBOOK with Fujitsu You can register your notebook by going to our website at: https://store.shopfujitsu.com/fpc/Ecommerce/Service.jsp. You will need to be set up with an Internet Service Provider (ISP) to register online.
  • Page 60: Power Management

    Power Management Your Fujitsu LIFEBOOK notebook has many options and features for conserving battery power. Some of these features are automatic and need no user intervention; however, others depend on the parameters you set to best suit your operating conditions, such as those for the display brightness. Internal power management for your notebook may be controlled from settings made in your operating system, pre-bundled power management application, or from settings made in BIOS setup utility.
  • Page 61: Hibernate Feature

    • Allowing the battery to reach the Dead Battery Warning condition. Your notebook’s system memory typically stores the file on which you are working, open application information, and any other data required to support operations in progress. When you resume operation from Sleep mode, your notebook will return to the point where it left off.
  • Page 62: Windows Power Management

    Windows Power Management The Power Options icon located in the Control Panel allows you to configure some power management settings. For example, you can use the Power Options to set the timeout values for turning off the display and hard disks whether you are running the notebook on battery power or one of the adapters.
  • Page 63: Energy Star® Compliance

    Energy saving benefits: Fujitsu ENERGY STAR qualified mobile PCs use about half as much electricity as standard equipment – saving half in utility costs. But more than that, ENERGY STAR also makes a difference for the environment. Did you know that the average house can be responsible for twice the greenhouse gas emissions as the average car? That’s because every...
  • Page 64 To learn more about the important ENERGY STAR program, visit: www.energystar.gov. To read about how Fujitsu is supporting Sustainable Management along with several other environmental activities, visit the Fujitsu Corporate Citizenship page at: http://www.computers.us.fujitsu.com/www/content/aboutus/environmental/environment.php 58 - Power Management...
  • Page 65: User-Installable Features

    Chapter 3 User-Installable Features Lithium ion Battery Your LIFEBOOK notebook has a Lithium ion battery that provides power for operating your notebook when no external power source is available. The battery is durable and long lasting, but should not be exposed to extreme temperatures, high voltages, chemicals or other hazards.
  • Page 66: Recharging The Batteries

    • CTUAL BATTERY LIFE WILL VARY BASED ON SCREEN BRIGHTNESS APPLICATIONS FEATURES POWER MANAGEMENT SETTINGS BATTERY CONDITION DVD W AND OTHER CUSTOMER PREFERENCES ULTI ORMAT RITER DRIVE OR HARD DRIVE USAGE MAY ALSO HAVE A SIGNIFICANT IMPACT ON BATTERY LIFE HE BATTERY CHARGING CAPACITY IS REDUCED AS THE BATTERY AGES F YOUR BATTERY IS RUNNING LOW QUICKLY SHOULD REPLACE IT WITH A NEW ONE...
  • Page 67: Replacing The Battery

    Low Battery State When the battery is running low, a low battery notification message will appear. If you do not respond to the low battery message, the batteries will continue to discharge until they are too low to operate. When this happens, your notebook will go into Sleep mode.
  • Page 68 Have a charged battery ready to install. Shut down your notebook and disconnect the AC adapter. While pushing the battery lock away from the battery, slide the battery latch towards the center of the system. Lift the battery out of the bay at the lift point. Insert a new battery into the bay, and press it down so that the latches click into place.
  • Page 69 Battery Lock Battery Latch Lift Point Figure 16. Unlatching a Battery Figure 17. Removing a Battery 63 - Lithium ion Battery...
  • Page 70: Optical Drive

    Media Holder Tray Media Tray Eject Button Emergency Tray Release Figure 18. Optical Drive Optical Drive There is a variety of media available to use with your system, depending upon the system configuration you have selected. Multi-Format DVD Writers and Blu-ray® RW drives are collectively known as “optical drives”. Depending upon your notebook configuration, you may have one of the following optical drives: •...
  • Page 71: Loading Media On Your Drive

    Gently pull the tray out until a media disc can easily be placed in the tray. • OU SHOULD PERIODICALLY CHECK THE UJITSU WEBSITE AT US FUJITSU COMPUTERS FOR THE MOST CURRENT DRIVERS LIFEBOOK DVD • PLAYERS ARE SET TO PLAY...
  • Page 72 F YOU HAVE DISABLED THE NSERT OTIFICATION UNCTION YOU WILL HAVE TO START THE DRIVE EITHER BY USING OMPUTER OR FROM WITHIN INDOWS XPLORER SINCE YOUR NOTEBOOK WILL NOT AUTOMATICALLY RECOGNIZE THAT MEDIA HAS BEEN LOADED Figure 19. Loading/Ejecting Media 66 - Optical Drive...
  • Page 73: Removing Media

    Removing Media Push and release the eject button on the front of the optical drive. This will stop the drive and the holder tray will come out of the LIFEBOOK notebook a short distance. Gently pull the tray out until the disc can easily be removed from the tray. Carefully remove the media disc from the holder tray, then push the holder tray back in until you hear a click.
  • Page 74: Using Media Player On Battery Power

    Opening the Media Player Control Panel With most DVD-ROMs, you have the option of altering how the movie should play and what you wish to view. You can do this by using the media player control panel and the mouse. Right-click on the movie screen to open a dropdown menu for options.
  • Page 75 1-877- HAVE AN ADDITIONAL BATTERY YOU MAY PURCHASE ONE EITHER ONLINE AT HTTP COMPUTERS FUJITSU COM OR BY CALLING 372-3473. To Watch a Movie on Battery Power: Have an additional full-charged battery or your AC adapter ready for use. Start watching your DVD movie.
  • Page 76: Memory Stick Duo/Secure Digital Cards

    SD Card Memory Stick Duo Figure 21. Installing a Memory Stick Duo or SD Card Memory Stick Duo/Secure Digital Cards Your LIFEBOOK notebook supports Memory Stick Duo and Secure Digital (SD) cards, on which you can store and transfer data to and from a variety of digital devices. These cards use flash memory architecture, which means they don’t need a power source to retain data.
  • Page 77: Installing Memory Stick Duo/Sd Cards

    Installing Memory Stick Duo/SD Cards Memory Stick Duo and SD Cards are installed in the Memory Stick Duo/SD Card slot. To install a Memory Stick Duo or SD Card, follow these steps SD C LIFEBOOK ’ NSTALLING OR REMOVING A EMORY TICK UO OR...
  • Page 78: Expresscards

    ExpressCard Slot Eject Button Figure 22. ExpressCard Slot ExpressCards™ Your notebook supports ExpressCards which can perform a variety of functions depending on which type of card you install. Some available ExpressCards: • Gigabit Ethernet Local area network (LAN) cards • S-ATA II cards •...
  • Page 79 54 mm ExpressCard ExpressCard Slot 34 mm ExpressCard Figure 23. Installing/Removing ExpressCards ’ OU MAY BE REQUIRED TO LOG ON AS DMINISTRATOR OR A MEMBER OF THE DMINISTRATOR ROUP TO COMPLETE THIS PROCEDURE F YOUR COMPUTER IS CONNECTED TO A NETWORK NETWORK POLICY SETTINGS MAY ALSO PREVENT YOU FROM COMPLETING THIS PROCEDURE See your ExpressCard manual for instructions on the installation of your card.
  • Page 80: Removing Expresscards

    Removing ExpressCards See your ExpressCard manual for specific instructions on removing your card. Some cards may require your notebook to be in Sleep Mode or Off during removal. • T IS GOOD PRACTICE TO REMOVE DEVICES USING THE AFELY EMOVE ARDWARE ICON IN THE SYSTEM TRAY •...
  • Page 81: Memory Upgrade Module

    Memory Upgrade Module Your Fujitsu notebook comes with high speed Double Data Rate Synchronous Dynamic RAM (DDR3-1600 SDRAM) factory installed. To increase your memory capacity, you may install an additional memory upgrade module. The memory upgrade must be a dual-in-line (DIMM) SDRAM module. To ensure 100% compatibility, purchase the SDRAM module only from the Fujitsu web store at www.shopfujitsu.com...
  • Page 82: Removing A Memory Upgrade Module

    Figure 25. Opening the Memory Compartment Replace the cover and reinstall the screws. HE MEMORY UPGRADE MODULE IS NOT SOMETHING YOU ROUTINELY REMOVE FROM YOUR NOTEBOOK NCE IT IS INSTALLED YOU CAN LEAVE IT IN PLACE UNLESS YOU WANT TO CHANGE SYSTEM MEMORY CAPACITY Removing a Memory Upgrade Module Perform steps 1 through 4 of Installing a Memory Upgrade Module.
  • Page 83: Checking The Memory Capacity

    Memory Clips Figure 26. Inserting a Memory Upgrade Module Checking the Memory Capacity Once you have changed the system memory capacity by replacing the installed module with a larger one, be sure to check that your notebook has recognized the change as follows: •...
  • Page 84: Device Ports

    Device Ports Your Fujitsu LIFEBOOK notebook and the optional Port Replicator come equipped with multiple ports to which you can connect external devices including: disk drives, keyboards, printers, etc. Internal LAN (RJ-45) Jack The internal LAN (RJ-45) jack is used for a Gigabit (10Base- T/100Base-Tx/1000Base-T) Ethernet LAN connection.
  • Page 85: Serial Port

    Serial Port The serial port, located on the rear of the system and on the optional Port Replicator allows you to connect serial devices, such as printers or scanners. In order to connect a serial interface device follow these easy steps: Align the connector with the port opening.
  • Page 86: Displayport

    DisplayPort The DisplayPort connector, located on the left side of the system, allows you to connect DisplayPort devices to your notebook. In order to connect a DisplayPort device, align the connector with the port opening and push the connector into the port until it is seated. Headphone Jack The headphone jack allows you to connect headphones or powered external speakers to your notebook.
  • Page 87: External Video Port

    External Video Port The external video port allows you to connect an external monitor or LCD projector. In order to connect an external video device, follow these easy steps: Align the connector with the port opening. Push the connector into the port until it is seated. Tighten the two hold-down screws, located on each end of the connector.
  • Page 88: Port Replicator

    Port Replicator An optional Port Replicator is available from Fujitsu to extend the functionality of your LIFEBOOK® notebook by providing ports to connect an external VGA monitor, a LAN (RJ-45) cable, four USB 2.0 devices, DC Power, and DVI and...
  • Page 89 Docking Connector The docking connector allows you to connect the Port Replicator to your LIFEBOOK notebook. (ESD). T HE SYSTEM CONTAINS COMPONENTS THAT CAN BE SEVERELY DAMAGED BY ELECTROSTATIC DISCHARGE O MINIMIZE RISK TO THE COMPONENTS OBSERVE THE FOLLOWING PRECAUTIONS LIFEBOOK •...
  • Page 90: Parallel Port

    DisplayPort The DisplayPort lets you to connect DisplayPort-compatible digital display devices such flat panel displays and digital projectors using a DisplayPort cable. DVI-D Port The DVI-D port lets you to connect digital display devices such flat panel displays and digital projectors using a DVI- D cable.
  • Page 91: Attaching Port Replicator

    Attaching Port Replicator To attach the Port Replicator, align the Port Replicator connector on the bottom of your notebook with the connector on the Port Replicator and push the corners down simultaneously. (Figure 33) Detaching Port Replicator To detach the Port Replicator: Pull the Port Replicator’s release latch away from the Port Replicator to release it from your notebook.
  • Page 92: Troubleshooting Your Lifebook

    Chapter 4 Troubleshooting Your LIFEBOOK Troubleshooting There may be occasions when you encounter simple setup or operating problems that you can solve on the spot, or problems with peripheral devices that can be solved by replacing the device. The information in this section helps you isolate and resolve some of these straightforward issues and identify failures that require service.
  • Page 93 If you have tried the solutions suggested in the Troubleshooting Table without success, contact your support representative: Toll free: 1-800-8FUJITSU (1-800-838-5487) Web site: http://solutions.us.fujitsu.com/www/content/support/contact/index.php. Before you place the call, you should have the following information ready so that the customer support representative can provide you with the fastest possible solution: •...
  • Page 94: Specific Problems

    Specific Problems Using the Troubleshooting Table When you have problems with your LIFEBOOK notebook, try to find the symptoms under the Problem column of the troubleshooting table for the feature giving you difficulty. You will find a description of common causes for that symptom under the column Possible Cause and what, if anything, you can do to correct the condition under Possible Solutions.
  • Page 95: Audio Problems

    Problem Possible Cause Possible Solutions Audio Problems There is no sound coming The volume is turned too low. Adjust the volume using the [Fn+F9] key combination on your keyboard. Press from the built-in speakers. [F9] repeatedly while holding [Fn] to increase the volume of your notebook. The software volume control Manually adjusting the volume (i.e.
  • Page 96: Port Replicator Problems

    Problem Possible Cause Possible Solutions LIFEBOOK notebook fails to The disc is dirty or defective. Wipe the disc with a non-abrasive CD cleaning cloth and reinsert. It if still will recognize Blu-ray/DVD/CD- not work try another disc in the drive. RW/CD-ROM’s.
  • Page 97: Memory Problems

    Problem Possible Cause Possible Solutions You have installed an exter- Your external device is not Re-install your device. See “Device Ports” on page 78. nal keyboard or mouse, and properly installed. it does not seem to work. Your operating system soft- Check your device and operating system documentation and activate the ware is not set up with cor- proper driver.
  • Page 98: Expresscard Problems

    Problem Possible Cause Possible Solutions Your device may not have See your software documentation and activate the correct driver. You have installed a serial, the correct software driver or USB device. Your LIFE- active. BOOK notebook does not recognize the device, or the Parallel port is set to output Check parallel port setting in the BIOS and set to bi-directional or ECP.
  • Page 99 Problem Possible Cause Possible Solutions You turn on your LIFEBOOK The primary battery is Use the Status Indicator panel to verify the presence and condition of the batter- notebook and nothing installed but is faulty. ies. See “Status Indicator Panel” on page 22. If a battery short is indicated, seems to happen.
  • Page 100: Shutdown And Startup Problems

    Problem Possible Cause Possible Solutions Your notebook will not work Battery is improperly Verify that the batteries are properly connected by re-installing them. on battery alone. installed. (continued) Your installed batteries are Verify the battery conditions using the Status Indicator panel and replace or faulty.
  • Page 101: Video Problems

    Problem Possible Cause Possible Solutions An error message is dis- Power On Self Test (POST) See the POST messages to determine the meaning and severity of the prob- played on the screen during has detected a problem. lem. Not all messages are errors; some are simply status indicators. See the boot sequence.
  • Page 102: Miscellaneous Problems

    Problem Possible Cause Possible Solutions The display goes blank by Power management timeouts Press any button on the keyboard, or move the mouse to restore operation. If that itself after you have been may be set for short intervals fails, push the Power/Suspend/Resume button. (The display may be shut off by using it.
  • Page 103: Power On Self Test Messages

    *Real time clock error - Check date and time settings Real-time clock fails BIOS test. May require board repair. Contact your support representative. *Fan error, system shutdown in 30s. Contact Fujitsu tech support Fan error occurred. Please contact your support representative.
  • Page 104: Restoring Your System Image And Software

    Restoring Your System Image and Software It is very important that you create DVD copies of your Factory Image and Bootable Disc (along with other applicable media such as application discs) before beginning to use your system. To do so, follow the instructions in the “Saving Your Factory Image”...
  • Page 105 To make a copy of the Factory Image to DVD discs, you will need several blank discs (DVD-R or DVD+R discs are recommended) to create the copy. After creating the copy, be sure to label the discs and keep them in a safe place to ensure they do not get damaged.
  • Page 106: Recovering Your Factory Image

    In order to recover your Factory Image, perform the steps outlined in “Running Recovery and Utility from hard disk”. Backing Up a System Image Optional Step: Launch the Fujitsu Bonus Apps utility from your desktop, and select the components you wish to install.
  • Page 107 Figure 36. MyRecovery screen Click the [Next] button and the system will reboot. After rebooting, the “Creating of the backup image” window appears, in which you can either click [Create the image on D drive] or [Select the drive] if you want to save to an external hard disk drive. (Note that the [Create the image on D drive may not be available on all configurations.) An image appears showing you graphically how the image will be stored.
  • Page 108 Managing Your Backup Images With the MyRecovery tool you can also make copies of backup images, archive them on DVD, or delete them from your hard drive. To begin, click the [MyRecovery] icon on your desktop. Click the [Manage/Create] button in the MyRecovery window. When the MyRecovery Manager window appears, click [Manage Backup Images].
  • Page 109 To verify/change the boot-up priority (rather than booting-up from the hard drive or an external floppy disk drive), perform the following steps: Power on your system. When the Fujitsu logo appears on the screen. press the [F12] key to get to the Boot Menu. Highlight the CD/DVD option.
  • Page 110: Recovery And Utility Tabs

    If you have installed a new hard drive or your hard drive is not bootable, perform the following steps. Note that first you will need to create new partitions on the hard drive, then restore the Factory Image: Power on your system. When the Fujitsu logo appears on the screen. press the [Enter]. 104 - Restoring Your System Image and Software...
  • Page 111 Highlight the CD/DVD option. Insert the bootable disc in your DVD drive, then click [OK]. When System Recovery Options window appears, click on <Recovery and Utility>. When the System Recovery Options dialog opens, select a new keyboard layout, if necessary, then click [Next]. When the Operating System dialog appears, click [Next].
  • Page 112: Downloading Driver Updates

    To ensure that you always have the most current driver updates related to your system, you should occasionally access the Fujitsu Software Download Manager (FSDM) utility. The FSDM utility is available from the Fujitsu Support site. FSDM will allow you to view a list of the most current drivers, utilities, and applications to determine whether you have the latest versions.
  • Page 113: Care And Maintenance

    Chapter 5 Care and Maintenance Caring for your LIFEBOOK Notebook If you use your Fujitsu LIFEBOOK notebook carefully, you will increase its life and reliability. This section provides some tips for looking after the notebook and its devices. • O NOT REMOVE ANY SCREWS FROM THE MEMORY UPGRADE MODULE COMPARTMENT EXCEPT THE ONES SPECIFICALLY SHOWN IN THE DIRECTIONS FOR INSTALLING AND REMOVING THE MEMORY UPGRADE MODULE (ESD).
  • Page 114: Cleaning Your Lifebook Notebook

    If your notebook will not boot after it has dried out, call your support representative. • Do not use your Fujitsu LIFEBOOK notebook in a wet environment (near a bathtub, swimming pool). • Always use the AC adapter and batteries that are approved for your notebook.
  • Page 115 Cleaning guidelines using recommended off-the-shelf cleaners Computer exterior, computer keyboard To clean the exterior and keyboard, use one of the following off-the-shelf products: • Office Depot® #154-616 Notebook Cleaning Kit • Meridrew Enterprises Klear_Screen® Wipes • 3M CL563 Cleaner Wipes Note: After cleaning with one of these products, gently polish with a dry, soft, lint-free cloth until the solution is no longer visible.
  • Page 116: Cleaning The Dust Filter Cover

    Cleaning the dust filter cover Your LIFEBOOK is equipped with fans to make air flow inside by pulling in outside air to cool the inside of the system. Depending on the environment in which the system is used, dust and dirt may be pulled in along with the air. Accumulated dust and dirt could impair the function of the system.
  • Page 117: Storing Your Lifebook Notebook

    Put back the dust filter cover by inserting the end without latch first (positioning the key inside first), and pushing in the filter cover until it latches. LWAYS BE SURE THE DUST FILTER COVER IS INSTALLED WHEN RUNNING YOUR SYSTEM OT USING THE FILTER COVER COULD CAUSE CONTAMINATION AND POSSIBLE DAMAGE TO THE SYSTEM Storing your LIFEBOOK notebook...
  • Page 118: Batteries

    • Take the necessary plug adapters if you're traveling overseas. Check the following diagram to determine which plug adapter you'll need or ask your travel agent. Outlet Type Location United States, Canada, Mexico, United Kingdom, Ireland, Malaysia, Sin- parts of Latin America, Japan, Korea, gapore, parts of Africa the Philippines, Taiwan Russia and the Commonwealth of...
  • Page 119: Media Care

    Increasing Battery Life • Power your LIFEBOOK notebook through the AC or optional auto/airline adapter whenever possible. • If your notebook is running on battery power all day, connect it to the AC adapter overnight to recharge the battery. • Keep brightness to the lowest level comfortable. •...
  • Page 120 Caring for your Optical Drive Your optical drive is durable but you must treat it with care. Please pay attention to the following points: • The drive rotates the compact disc at a very high speed. Do not carry it around or subject it to shock or vibration with the power on.
  • Page 121: System Specifications

    Chapter 6 System Specifications Specifications This section provides the hardware and environmental specifications for your LIFEBOOK notebook. Specifications of particular configurations will vary. Configuration Label The configuration label located on the bottom of your notebook contains specific information regarding the options you’ve chosen for your notebook.
  • Page 122: Microprocessor

    Microprocessor 2nd Generation and 3rd Generation Intel® Core™ processor family (Refer to the system label to determine the family and speed of your processor). Chipset • Intel QM77 Express Chipset, or, • Intel HM76 Express Chipset Memory System Memory • DDR3-1600 MHz SDRAM dual-channel memory module. •...
  • Page 123: Audio

    15.6" Wide HD+ model: • Internal: 1600 x 900 pixel resolution (HD), 16M colors • External: D-SUB: Max. 1920 x 1200 pixel resolution, 16M colors DVI-D: Max. 1920 x 1200 pixel resolution, 16M colors DisplayPort: Max. 2560 x 1600 pixel resolution, 16M colors •...
  • Page 124: Mass Storage Device Options

    Mass Storage Device Options Hard Drive • Serial ATA2, 300 Mbps data buffer, 2.5”, 7 mm / 9.5 mm • Depending upon your configuration, one of the following hard drives is installed: 5400 rpm: 250 GB, 320 GB, 500 GB, or 750 GB 7200 rpm: 320 GB, 500 GB, 750 GB, or 320 GB SED (OPAL) SSD: 128 GB or 256 GB •...
  • Page 125: Device Ports

    Optional WebCam Optional HD (1280 x 720 pixel) or FHD (1920 x 1080 pixel) digital web camera, depending upon your configuration. Trusted Platform Module Optional Trusted Platform Module (TPM) may be installed for added system security. Theft Prevention Lock Lock slot for use with security restraint systems. Device Ports On the LIFEBOOK notebook: •...
  • Page 126: Keyboard

    On the Optional Port Replicator: • One 25-pin D-SUB connector for parallel input/output devices; Bi-directional output only or ECP • One 15-pin D-SUB connector for VGA external monitor • One 9-pin D-SUB connector for RS-232C serial input/output devices • Four USB 2.0 connectors for input/output devices •...
  • Page 127: Power

    External Keyboard and/or Mouse Support USB-compatible Power Batteries • Standard Lithium ion battery, rechargeable, 6-cell, 63 Wh, or, Standard Lithium ion battery, rechargeable, 6-cell, 72 Wh • Optional Flexible Bay Lithium ion battery, rechargeable, 6-cell, 41 Wh AC Adapter • Autosensing 100-240V AC, supplying 19V DC, 4.22A, 80W to the LIFEBOOK notebook; includes an AC cable, or, •...
  • Page 128: Popular Accessories

    Altitude Operating: 10,000 feet (3,048 m) maximum Popular Accessories For ordering or additional information on Fujitsu accessories please visit our Web site at www.shopfujitsu.com or call 1-800-FUJITSU. Pre-Installed Software Depending on your operating system, your notebook comes with pre-installed software for playing audio and video files of various formats.
  • Page 129: Learning About Your Software

    Learning About Your Software Tutorials All operating systems and most application software have tutorials built into them upon installation. We highly recommend that you step through the tutorial before you use an application. Manuals Included with your notebook you will find manuals for your installed operating system and other pre-installed software.
  • Page 130 CyberLink PowerDVD CyberLink PowerDVD allows you to play DVDs on your LIFEBOOK notebook. CyberLink PowerDirector CyberLink PowerDirector allows you to edit and enhance your videos, and add special effects to them. Google Toolbar Google Toolbar lets you to search the Internet quickly, block pop-ups, and perform a variety of other tasks to make your Internet experience easier and more pleasant.
  • Page 131 Microsoft Office Starter 2010 Edition (SP1) Office Starter 2010 Edition is a software suite containing basic tools for writing letters and reports, tracking family and friends with address books, managing home finances, and creating a home inventory. Microsoft Office Starter 2010 Edition contains Office Word Starter 2010 for writing, editing, and viewing documents, and Office Excel Starter 2010 for creating and viewing spreadsheets.
  • Page 132: Glossary

    Glossary AC Adapter A device which converts the AC voltage from a wall outlet to the DC voltage needed to power your LIFEBOOK notebook. Access point Wireless network device used to bridge wireless and wired network traffic. ACPI Advanced Configuration and Power Interface Active-Matrix Display A type of technology for making flat-panel displays which has a transistor or similar device for every pixel on the screen.
  • Page 133 Auto/Airline Adapter A device which converts the DC voltage from an automobile cigarette lighter or aircraft DC power outlet to the DC voltage needed to power your LIFEBOOK notebook. BIOS Basic Input-Output System. A program and set of default parameters stored in ROM which tests and operates your LIFEBOOK notebook when you turn it on until it loads your installed operating system from disk.
  • Page 134: Configuration

    COM Port Abbreviation for communication port. This is your serial interface connection. Command An instruction which you give your operating system. Example: run a particular application or format a floppy disk. Configuration The combination of hardware and software that makes up your system and how it is allocated for use. Data The information a system stores and processes.
  • Page 135 Desktop Management Interface. A standard that provides PC management applications with a common method of locally or remotely querying and configuring PC computer systems, hardware and software components, and peripherals. Domain Name System. A function to control the association between the IP address and the name assigned to the computer.
  • Page 136 Electrostatic Discharge. The sudden discharge of electricity from a static charge which has built-up slowly. Example: the shock you get from a doorknob on a dry day or the sparks you get from brushing hair on a dry day. Federal Communication Commission. Gigabyte.
  • Page 137 IEEE802.11g Wireless LAN standard that supports a maximum data rate of 54 Mbps. 802.11g devices operate in the 2.4 GHz ISM band. IEEE802.11n Wireless LAN standard using multiple data streams supporting a maximum data rate of 450 Mbps. 802.11n devices operate in both the 2.4 GHz and 5 GHz UNII bands and are backward compatible with 802.11g and 802.11a.
  • Page 138 Interrupt Request. An acronym for the hardware signal to the CPU that an external event has occurred which needs to be processed. Kilobyte. One thousand bytes. Local Area Network. An interconnection of computers and peripherals within a single limited geographic location which can pass programs and data amongst themselves.
  • Page 139 Megahertz 1,000,000 cycles per second. Memory A repository for data and applications which is readily accessible to your LIFEBOOK notebook’s CPU. Megahertz. Monaural A system using one channel to process sound from all sources. Maximum Transmission Unit The maximum data size that can be transferred at a time through the Internet or other networks. You can set a smaller MTU size to obtain successful communication, if you have difficulty transferring data due to the fact that the maximum size is too large.
  • Page 140 Open system authentication Null authentication method specified in the 802.11 standard that performs no authentication checks on a wireless client before allowing it to associate. Operating System A group of control programs that convert application commands, including driver programs, into the exact form required by a specific brand and model of microprocessor in order to produce the desired results from that particular equipment.
  • Page 141 POST Power On Self Test. A program which is part of the BIOS which checks the configuration and operating condition of your hardware whenever power is applied to your notebook. Status and error messages may be displayed before the operating system is loaded. If the self test detects failures that are so serious that operation can not continue, the operating system will not be loaded.
  • Page 142 Resume To proceed after interruption. In your notebook this refers to returning to active operation after having been in one of the suspension states. Read Only Memory. A form of memory in which information is stored by physically altering the material. Data stored in this way can not be changed by your notebook and does not require power to maintain it.
  • Page 143: Status Indicator

    Status Indicator A display which reports the condition of some portion of your hardware. On your LIFEBOOK notebook this is an LED screen just above the keyboard. Subnet mask TCP-IP network is controlled by being divided into multiple smaller networks (subnets). IP address consists of the subnet address and the address of each computer.
  • Page 144: Regulatory Information

    Regulatory Information Notice Changes or modifications not expressly approved by Fujitsu could void this user’s authority to operate the equipment. FCC NOTICES Notice to Users of Radios and Television This equipment has been tested and found to comply with the limit for class B digital devices, pursuant to parts 15 of the FCC Rules.
  • Page 145 If trouble is experienced with this equipment, for repair or warranty information, please refer to the manual or contact Fujitsu America, Incorporated, Customer Service. If the equipment is causing harm to the telephone network, the telephone company may request that you disconnect the equipment until the problem is resolved.
  • Page 146 Repairs to telecommunication equipment should be made by a Canadian authorized maintenance facility. Any repairs or alterations not expressly approved by Fujitsu or any equipment failures may give the telecommunication company cause to request the user to disconnect the equipment from the telephone line.
  • Page 147 Les réparations de l’équipement de télécommunications doivent être effectuées par un service de maintenance agréé au Canada. Toute réparation ou modification, qui n’est pas expressément approuvée par Fujitsu, ou toute défaillance de l’équipement peut entraîner la compagnie de télécommunications à exiger que l’utilisateur déconnecte l’équipement de la ligne téléphonique.
  • Page 148: Appendix A: Wlan User's Guide

    Appendix A: WLAN User’s Guide FCC Regulatory Information Please note the following regulatory information related to the optional wireless LAN device. Regulatory Notes and Statements Wireless LAN, Health and Authorization for use Radio frequency electromagnetic energy is emitted from Wireless LAN devices. The energy levels of these emissions, however, are far much less than the electromagnetic energy emissions from wireless devices such as mobile phones.
  • Page 149 For IEEE 802.11a Wireless LAN: For operation within 5.15~5.25 GHz frequency range, it is restricted to indoor environments, and the antenna of this device must be integral. Federal Communications Commission statement This device complies with Part 15 of FCC Rules. Operation is subject to the following two conditions: (1) This device may not cause interference, and, (2) This device must accept any interference, including interference that may cause undesired operation of this device.
  • Page 150: Export Restrictions

    (1) this device may not cause harmful interference, and (2) this device must accept any interference received, including interference that may cause undesirable operation. Modifications not expressly authorized by Fujitsu America, Incorporated, may invalidate the user's right to operate this equipment.
  • Page 151: Before Using The Optional Wireless Lan

    Before Using the Optional Wireless LAN This manual describes the procedures required to properly set up and configure the optional integrated Wireless LAN Mini-PCI device (referred to as "WLAN device" in the rest of the manual). Before using the WLAN device, read this manual carefully to ensure it's correct operation.
  • Page 152: Wireless Lan Modes Using This Device

    Wireless LAN Modes Using this Device Ad Hoc Mode "Ad Hoc Mode" refers to a wireless network architecture where wireless network connectivity between multiple computers is established without a central wireless network device, typically known as Access Point(s). Connectivity is accomplished using only client devices in a peer-to-peer fashion. That is why Ad Hoc networks are also known as peer-to-peer networks.
  • Page 153 Access Point (Infrastructure) Mode Infrastructure mode refers to a wireless network architecture in which devices communicate with wireless or wired network devices by communicating through an Access Point. In infrastructure mode, wireless devices can communicate with each other or with a wired network. Corporate wireless networks operate in infrastructure mode because they require access to the WLAN in order to access services, devices, and computers (e.g., file servers, printers, databases).
  • Page 154: Deactivating/Disconnecting The Wlan Device

    How to Handle This Device The WLAN device is an optional device that may come pre-installed in your mobile computer. Under normal circumstances, it should not be necessary for you to remove or re-install it. The Operating System that your mobile computer comes with has been pre-configured to support the WLAN device.
  • Page 155: Deactivation Using The Wireless Device On/Off Switch

    Deactivation Using the Wireless Device On/Off Switch The WLAN device can be deactivated quickly and efficiently by toggling the Wireless Device On/Off Switch to the Off position. The Wireless Device On/Off switch has no effect on non-Wireless LAN models. WLAN Switch Figure 38.
  • Page 156: Configuring The Wireless Lan

    Configuring the Wireless LAN The optional WLAN device can be configured to establish wireless network connectivity using the software that is built into Windows. Support for most industry standard security solutions is contained in this software. Pre-defined parameters will be required for this procedure. Please consult with your network administrator for these parameters: Configuring the WLAN Using Windows Click the Start button, then select Control Panel.
  • Page 157: Troubleshooting The Wlan

    Troubleshooting the WLAN Troubleshooting Causes and countermeasures for troubles you may encounter while using your wireless LAN are described in the following table. Problem Possible Cause Possible Solution Unavailable Incorrect network Ad hoc connection: verify that the network names (SSID’s) and network keys network name (SSID) or (WEP) of all computers to be connected have been configured correctly.
  • Page 158 Problem Possible Cause Possible Solution Unavailable RF interference from The use of identical or overlapping RF channels can cause interference with the network Access Points or other operation of the WLAN device. Change the channel of your Access Point to a connection wireless networks channel that does not overlap with the interfering device.
  • Page 159: Wlan Specifications

    WLAN Specifications Specifications Item Specification Type of network Integrated Intel® Centrino® Advanced-N 6205 and Integrated Intel® Centrino® Wireless-N 2200 devices conform to IEEE 802.11a, 802.11b/g, and 802.11n, Wi-Fi based*. Transfer rate (Automatic switching) IEEE802.11 a and g: 54 Mbps max. data rate; IEEE802.11n: 300 Mbps max. data rate Active frequency •...
  • Page 160 * “Wi-Fi based” indicates that the interconnectivity test of the organization which guarantees the interconnectivity of wireless LAN (Wi-Fi Alliance) has been passed. ** The communication ranges shown above will increase or decrease depending on factors such as number of walls, reflective material, or interference from external RF sources.
  • Page 161: Using The Bluetooth Device

    Using the Bluetooth Device The Integrated Bluetooth module is an optional device available for Fujitsu mobile computers. What is Bluetooth? Bluetooth technology is designed as a short-range wireless link between mobile devices, such as laptop computers, phones, printers, and cameras. Bluetooth technology is used to create Personal Area Networks (PANs) between devices in short-range of each other.
  • Page 162 Users are not authorized to modify this product. Any modifications invalidate the warranty. This equipment may not be modified, altered, or changed in any way without signed written permission from Fujitsu. Unauthorized modification will void the equipment authorization from the FCC and Industry Canada and the warranty.
  • Page 163: Appendix B: Fingerprint Sensor Device

    Appendix B: Fingerprint Sensor Device Introducing the Optional Fingerprint Sensor Device Your system may have an optional fingerprint sensor device below the Touchpad, between the left and right buttons (Figure 39). This also serves as a scroll button. With a fingerprint sensor, you can avoid having to enter a username and password every time you want to: •...
  • Page 164: Getting Started

    After you have “enrolled” - or registered - your fingerprint, you can simply swipe your fingertip over the sensor for the system recognize you. The fingerprint sensor uses Softex OmniPass which provides password management capabilities to Microsoft Windows operating systems. OmniPass enables you to use a "master password" for all Windows, applications, and on- line passwords.
  • Page 165: System Requirements

    System Requirements The OmniPass application requires space on your hard drive; it also requires specific Operating Systems (OS’s). The minimum requirements are as follows: • Windows XP Professional or later operating system • At least 35 MB available hard disk space Installing the OmniPass Application If OmniPass is already installed on your system, go to “User Enrollment”...
  • Page 166 Verifying Information about OmniPass After you have completed installing OmniPass and restarted your system, you may wish to check the version of OmniPass on your system. To check the version information of OmniPass: From the Windows Desktop, double-click the key-shaped OmniPass icon in the taskbar (usually located in the lower right corner of the screen), or, Click the Start button, select Settings, and click Control Panel.
  • Page 167: User Enrollment

    User Enrollment Before you can use any OmniPass features you must first enroll a user into OmniPass. Master Password Concept Computer resources are often protected with passwords. Whether you are logging into your computer, accessing your email, e-banking, paying bills online, or accessing network resources, you often have to supply credentials to gain access.
  • Page 168 Basic Enrollment The Enrollment Wizard will guide you through the process of enrolling a user. Unless you specified otherwise, after OmniPass installation the Enrollment Wizard will launch on Windows login. If you do not see the Enrollment Wizard, you can bring it up by clicking Start on the Windows taskbar; select Programs; select Softex; click OmniPass Enrollment Wizard.
  • Page 169 During initial user enrollment, you will be prompted to select the finger you wish to enroll. Fingers that have already been enrolled will be marked by a green check. The finger you select to enroll at this time will be marked by a red arrow.
  • Page 170: Using Omnipass

    Using OmniPass You are now ready to begin using OmniPass. Used regularly, OmniPass will streamline your authentications. Password Replacement You will often use the password replacement function. When you go to a restricted access website (e.g., your bank, your web-based email, online auction or payment sites), you are always prompted to enter your login credentials. OmniPass can detect these prompts and you can teach OmniPass your login credentials.
  • Page 171 do not log in yet. Go to a site that requires a login (username and password), but At the site login prompt, enter your do not enter the site username and password in the prompted fields, but (do not hit [Enter], [Submit], [OK], or Login).
  • Page 172: Password Management

    Click Finish to complete the remember password procedure. The site location, the credentials to access the site, and the OmniPass authentication settings for the site are now stored in the OmniPass secure database. The OmniPass authentication settings (Settings for this Password Site) can always be changed in Vault Management. Logging in to a Remembered Site Whether or not OmniPass prompts you to authenticate when you return to a remembered site is determined by Settings for this Password Site and can be changed in Vault Management.
  • Page 173 You can view the credentials stored for any remembered website by highlighting the desired resource under Password Protected Dialog and clicking Unmask Values. Should a password be reset, or an account expire, you can remove stored credentials from OmniPass. Highlight the desired resource under Password Protected Dialog and click Delete Page.
  • Page 174: Configuring Omnipass

    To set the default identity, highlight the identity you want as default and click [Set as Default]; click [Apply] to ensure the settings are saved. If you log in to OmniPass with a fingerprint device, you will automatically be logged in to the default identity for that OmniPass user.
  • Page 175 Using OmniPass Control Center, you can export and import users in and out of OmniPass. The export process backs up all remembered sites, credentials, and enrolled fingerprints for an OmniPass user. All OmniPass data for a user is backed up to a single encrypted database file. During the import process, the Windows login of the exported user is required.
  • Page 176: Omnipass Control Center

    Things to Know Regarding Import/Export • Assume you export a local Windows User profile from OmniPass. You want to import that profile to another machine that has OmniPass. Before you can import the profile, a Windows user with the same login credentials must be created on the machine importing the profile.
  • Page 177: User Settings

    If you click Adds a new user to OmniPass you will start the OmniPass Enrollment Wizard. The Enrollment Wizard is documented in “User Enrollment” on page 161. If you click Removes a user from OmniPass, OmniPass will prompt you to authenticate. Authenticate with the credentials (or enrolled fingerprint) of the user you wish to remove.
  • Page 178: Troubleshooting

    With the second option, Manually log on to OmniPass at startup, OmniPass will prompt you to login once you have logged on to Windows. With the third option, Do not log on to OmniPass at startup, OmniPass will not prompt for a user to be logged on. You can manually log on to OmniPass by right-clicking the OmniPass taskbar icon and clicking Log in User from the right-click menu.
  • Page 179 This dialog box occurs when OmniPass was unable to log you into Windows with the credentials supplied (username and password). This could happen for any of the following reasons: • Your Windows password has changed • Your Windows account has been disabled If you are having difficulties due to the first reason, you will need to update OmniPass with your changed Windows account password.
  • Page 180: Index

    Index BIOS Guide About This Guide setup utility Bluetooth adapter Boot Sequence plug adapters Built-in Speakers Anti-theft lock slot Application Panel Auto/Airline Adapter CapsLock Clicking Cold-swapping Battery Configuration Label alarm Configuring Controls and Connectors care Conventions Used in the Guide cold-swapping Cursor conserving power...
  • Page 181 OmniPass windows keys Flexible Bay cold-swapping devices LAN (RJ-45) Jack eject lever LIFEBOOK Security Application Panel installing buttons Modular Multi-Format DVD Writer configuring removing deactivating Fujitsu Contact Information deactivating and activating launching applications operating passwords uninstalling...
  • Page 182 Port Replicator attaching Media Player connector care detaching Control Panel problems loading Power removing AC adapter Software Auto/Airline adapter using indicator Memory management capacity compartment installing problems problems sources removing Power Management upgrade module Power On Self Test Memory Stick Power/Suspend/Resume Button 49, 54 Microphone Jack...
  • Page 183 Specifications Audio Unpacking Chipset USB Ports 19, 79 Dimensions and Weight Environmental Requirements Keyboard Volume control Memory Microprocessor Power Warranty Video Windows keys Status Indicator Panel Application key Stereo Speakers Start keys Support Button Wireless LAN Before Using the Wireless LAN connection to the network Touchpad Specifications...
  • Page 184 Guide d’utilisation Découvrez comment utiliser votre ordinateur portable Fujitsu LIFEBOOK E752...
  • Page 185: Informations Sur Les Droits D'auteurs Et Les Marques Commerciales

    La société Fujitsu America Incorporated a fait tous les efforts possibles pour vérifier l’exactitude des informations figurant dans ce document et s’assurer qu’il n’y manque rien. Cependant, puisque nos produits font continuellement l’objet d’améliorations, nous ne pouvons garantir l’exactitude de tout le contenu de ce document.
  • Page 186 © Copyright 2012 Fujitsu America, Incorporated. Tous droits réservés. Aucune partie de cette publication ne peut être copiée, reproduite ou traduite sans le consentement préalable de Fujitsu. Aucune partie de cette publication ne peut être enregistrée ou transmise électroniquement sans le consentement écrit de Fujitsu.
  • Page 187 CONSIGNES DE SÉCURITÉ IMPORTANTES Pour fonctionner, cet appareil nécessite un adaptateur secteur. Utilisez uniquement un adaptateur de classe 2 pour équipement informatique, homologué UL I.T.E., avec une sortie nominale de 19 V c.c. et un courant de 4,22 A (80 W). Polarité...
  • Page 188: Recycler Votre Batterie

    * Pour commander une nouvelle batterie compatible avec votre ordinateur portable Fujitsu, allez sur www.shopfujitsu.com (États-Unis) ou www.fujitsu.ca/products/notebooks (Canada). ** La RBRC est une organisation indépendante dont Fujitsu finance une partie des activités de recyclage ; la RBRC n’est en aucune façon affiliée à Fujitsu.
  • Page 189 Conventions utilisées dans ce guide ......8 Coordonnées pour contacter Fujitsu ......9 Chapitre 1 Présentation de votre ordinateur LIFEBOOK...
  • Page 190 Pavé tactile Touchpad ......... 28 Cliquer .
  • Page 191 Utilisation simultanée de plusieurs écrans ......50 Démarrage de votre ordinateur portable LIFEBOOK ....51 Mise sous tension .
  • Page 192 Cartes mémoire Memory Stick Duo/Secure Digital....73 Installation d’une carte Memory Stick Duo/SD..... 74 Retrait d’une carte Memory Stick Duo/SD .
  • Page 193 Chapitre 4 Dépannage de votre LIFEBOOK Dépannage ..........92 Identification du problème.
  • Page 194 Options de mémoire de masse....... . . 131 Périphériques de baie modulaire ....... 131 Caractéristiques techniques .
  • Page 195 Dépannage de la carte réseau sans fil......165 Dépannage ..........165 Spécifications de la carte de réseau local sans fil .
  • Page 196: À Propos De Ce Guide

    Les touches du clavier et à l’écran apparaissent entre crochets. Exemple : [Fn], [F1], [Échap], [Entrée] et [Ctrl]. Le texte contient plusieurs renvois vers des pages contenant des informations supplémentaires sur un sujet quelconque. Les éléments des menus à l’écran sont indiqués en caractères gras. Exemple : « Cliquez sur Menu Fujitsu, puis faites votre sélection. »...
  • Page 197: Coordonnées Pour Contacter Fujitsu

    EUILLEZ LIRE ATTENTIVEMENT TOUS LES AVERTISSEMENTS Coordonnées pour contacter Fujitsu Service et assistance Plusieurs façons s’offrent à vous pour contacter l’équipe de service et assistance de Fujitsu : • Appel sans frais : 1-800-Fujitsu (1-800-838-5487) • Site Internet : http://solutions.us.fujitsu.com/www/content/support/contact/index.php Avant de nous contacter, veuillez avoir les informations suivantes à...
  • Page 198: Garantie Limitée

    à jour Fujitsu Software Download Manager (FSDM). L’utilitaire FSDM est disponible sur le site d’assistance Fujitsu. L’utilitaire FSDM permet de voir une liste de la plus récente version de plusieurs pilotes, utilitaires et applications, afin que vous puissiez déterminer si vous possédez ces plus récentes versions. Si vous avez un système d’exploitation Windows 7, vous devez aller sur le site d’assistance pour y télécharger l’utilitaire...
  • Page 199: Chapitre 1 Présentation De Votre Ordinateur Lifebook

    Cette section décrit les composants de l’ordinateur portable LIFEBOOK E752 de Fujitsu. Nous vous suggérons de la lire avant de commencer à utiliser l’ordinateur, même si vous avez déjà utilisé des ordinateurs de ce type. Figure 1. Ordinateur portable Fujitsu LIFEBOOK E752...
  • Page 200: Emplacement Des Commandes Et Des Connecteurs

    Emplacement des commandes et des connecteurs Microphone numérique Caméra web en option DEL de la caméra Web Microphone numérique Écran Tableau de voyants d’état Tableau de sécurité et d’applications LIFEBOOK Bouton d’alimentation/ veille/reprise Haut-parleurs stéréo Pavé tactile Touchpad Clavier* Fente pour carte Memory Stick Duo/SD Commutateur de dispositif sans fil Tableau de voyants d’état Prise d’écouteurs...
  • Page 201: Composants Supérieurs

    Composants supérieurs Voici une courte description des composants se trouvant sur le dessus de votre ordinateur LIFEBOOK. Microphones numériques Les microphones numériques en option sont utilisés en association avec la caméra web. Pour de plus amples informations concernant l’utilisation des microphones et de la caméra web, consultez la documentation accompagnant l’application CyberLink YouCam.
  • Page 202: Haut-Parleurs Stéréo

    Haut-parleurs stéréo Les deux haut-parleurs intégrés permettent une écoute en stéréophonie. Clavier Clavier complet avec plusieurs touches spéciales Windows. Veuillez prendre note que selon la configuration de votre système, il se peut que vous ayez un clavier standard à 84 touches ou un clavier avec dispositif de pointage rapide Quick Point et clavier à...
  • Page 203: Composants Sur Le Côté Gauche De L'ordinateur

    Fente pour carte ExpressCard Bouton d’éjection de carte ExpressCard Port vidéo externe Fente pour dispositif antivol Port DisplayPort Port USB 3.0 Fente pour carte Smart Card Port combiné eSATA/USB 3.0 Figure 3. Côté gauche de l’ordinateur portable LIFEBOOK Composants sur le côté gauche de l’ordinateur Voici une courte description des composants se trouvant sur le côté...
  • Page 204: Port D'affichage

    Port USB 3.0 Le port USB 3.0 vous permet de connecter des périphériques USB. Un port USB 3.0 transfère des données à un débit théorique de 5 Gbit/s. Elle est rétrocompatible avec les périphériques USB 2.0 dont le débit atteint 480 Mbit/s. Voir « Ports USB »...
  • Page 205: Composants Sur Le Côté Droit De L'ordinateur

    Ports USB 2.0 (Le port USB 2.0 du bas est également un port USB avec fonction de Compartiment multifonction charge en tout temps.) Compartiment multifonction Loquet d’ouverture Prise d’alimentation c.c. Figure 4. Côté droit de l’ordinateur portable LIFEBOOK Composants sur le côté droit de l’ordinateur Voici une courte description des composants se trouvant sur le côté...
  • Page 206 Ports USB 2.0 Les ports USB 2.0 vous permettent de connecter des périphériques USB. La norme USB 2.0 transfère des données à un débit théorique de 480 Mbit/s. Elle est rétrocompatible avec les périphériques USB 1.1 dont le débit atteint 12 Mbit/s. Voir « Ports USB »...
  • Page 207: Composants De La Face Arrière

    Port série Grilles de ventilation Prise de réseau local Gigabit (RJ-45) Figure 5. Face arrière de l’ordinateur portable LIFEBOOK Composants de la face arrière Voici une courte description des composants se trouvant à l’arrière de votre ordinateur LIFEBOOK. Port série Le port série permet de connecter des périphériques RS-232, notamment une imprimante série ou un scanner série.
  • Page 208: Composants Sous L'ordinateur

    Grilles de ventilation Compartiment de mémoire Connecteur de duplicateur d ports Compartiment de batterie au lithium Filtre anti-poussière intégré Figure 6. Dessous de l’ordinateur portable LIFEBOOK Composants sous l’ordinateur Voici une courte description des composants se trouvant sous votre ordinateur LIFEBOOK. Compartiment de mémoire supplémentaire Votre ordinateur est équipé...
  • Page 209: Compartiment De Batterie Au Lithium

    Grilles de ventilation Les grilles permettent à l’air de circuler dans le système afin de refroidir les composants. OUR PROTÉGER VOTRE ORDINATEUR DES DOMMAGES ET OPTIMISER SES PERFORMANCES GARDEZ TOUJOURS LES GRILLES DE VENTILATION DÉGAGÉES ’ PROPRES ET SANS DÉBRIS L EST POSSIBLE QUE VOUS DEVIEZ LES NETTOYER PÉRIODIQUEMENT SELON L ENVIRONNEMENT DANS LEQUEL VOUS...
  • Page 210: Tableau De Voyants D'état

    Figure 7. Tableau de voyants d’état Tableau de voyants d’état Les voyants d’état affichent des symboles correspondant à divers composants de votre ordinateur LIFEBOOK Fujitsu. Les diodes électroluminescentes (DEL) adjacentes à chaque symbole vous renseignent sur le fonctionnement des composants correspondants.
  • Page 211: Voyants De Niveau De Charge

    • Clignotant : ceci indique que l’ordinateur est en mode veille. • Éteint : votre système est en veille prolongée ou carrément éteint. Voyants de niveau de charge Indique l’état de charge de la ou des batteries. • Orange continu : la batterie système est en cours de charge. •...
  • Page 212: Voyant De Sécurité

    • Lorsque la batterie est installée et que l’ordinateur n’est pas sous tension, le voyant de charge de la pile indiquera le niveau de charge pendant cinq secondes après le clignotement orange. • Lorsque l’adaptateur secteur n’est pas branché ou que la batterie n’est pas complètement chargée et que l’ordinateur se trouve en mode veille, le voyant clignote.
  • Page 213: Clavier

    Figure 8. Clavier Utilisation du clavier Votre ordinateur portable Fujitsu LifeBook est doté d’un clavier à 84 touches*. Ce clavier exécute toutes les fonctions d’un clavier à 101 touches, y compris les touches Windows et diverses touches de fonction spéciales. Cette section décrit les touches suivantes.
  • Page 214: Pavé Numérique

    • Pavé numérique : Certaines touches de votre ordinateur portable remplissent une double fonction, servant à la fois de caractère standard et de touche numérique ou mathématique. Pour passer du caractère standard à la fonction numérique, utilisez la touche [Verr num]. • Touches de defilement : Votre clavier contient quatre touches fléchées permettant de déplacer le curseur ou le point d’insertion vers la droite, vers la gauche, vers le haut ou vers le bas, dans les fenêtres, dans les applications et dans les documents.
  • Page 215: Touches De Fonction

    Touches de fonction Votre ordinateur LIFEBOOK comporte 12 touches de fonction, [F1] à [F12]. Les fonctions affectées à ces touches varient selon l’application. Pour les connaître, consultez la documentation du logiciel utilisé. • La touche [Fn] permet d’accéder à des fonctions supplémentaires de votre ordinateur portable. Elle est toujours utilisée conjointement avec une autre touche.
  • Page 216: Pavé Tactile Touchpad

    Pavé tactile Touchpad Commande du curseur Bouton gauche Touche de défilement ou capteur d’empreintes digitales optionnel Bouton droit Figure 9. Pavé tactile Touchpad Votre ordinateur portable LIFEBOOK possède un pavé tactile Touchpad intégré. Ce dispositif permet de commander le déplacement du pointeur et de sélectionner des éléments affichés à l’écran. Le pavé tactile Touchpad comprend une commande de curseur, un bouton gauche et un bouton droit, ainsi qu’un bouton de défilement (ou un capteur d’empreinte digitale optionnel).
  • Page 217: Cliquer

    • ’ E BOUTON DE DÉFILEMENT PEUT ÊTRE REMPLACÉ PAR UN CAPTEUR D EMPREINTES DIGITALES EN OPTION OUR OBTENIR DES ’ “A B : C ’ RENSEIGNEMENTS SUR L UTILISATION DE CE CAPTEUR EN OPTION REPORTEZ VOUS À NNEXE APTEUR D EMPREINTES ”...
  • Page 218: Glisser

    Glisser Glisser signifie enfoncer le bouton gauche, sans le relâcher, en déplaçant le curseur. Pour faire glisser un élément, placez d’abord le curseur sur cet élément. Ensuite, enfoncez et tenez le bouton gauche tout en déplaçant l’élément à son nouvel emplacement, puis relâchez. Vous pouvez également glisser un élément avec le pavé...
  • Page 219: Commande Quick Point En Option

    Commande Quick Point en option Si ce dispositif en option est disponible sur votre ordinateur, le clavier comportera un bouton de commande de curseur en son centre, dans sa partie inférieure. Il est à peu près de la même taille et de la même forme que la gomme à...
  • Page 220: Réglage Du Volume

    Réglage du volume Votre ordinateur LIFEBOOK Fujitsu est doté de plusieurs commandes de volume fonctionnant en interaction. ES APPLICATIONS POUVANT REPRODUIRE DES FICHIERS AUDIO PROPOSENT ÉGALEMENT LEUR PROPRE COMMANDE DE VOLUME COMMANDE LOGICIELLE   ’ ’ VOUS INSTALLEZ UN PÉRIPHÉRIQUE AUDIO EXTERNE DOTÉ D UNE COMMANDE DE VOLUME INDÉPENDANTE...
  • Page 221: Périphériques Pour Le Compartiment Multifonction

    Figure 10. Compartiment multifonction Périphériques pour le compartiment multifonction Votre ordinateur portable Fujitsu LIFEBOOK est doté d’un compartiment multifonction (ou baie modulaire). Cette baie peut recevoir un lecteur optique, une batterie au lithium, un disque dur secondaire modulaire ou un réducteur de poids.
  • Page 222 ’ E COMPARTIMENT MULTIFONCTION NE DOIT JAMAIS ÊTRE VIDE LORSQUE L ORDINATEUR EST EN MARCHE I VOUS LA LAISSEZ VIDE     ’ ’ POUSSIÈRE ET DES CORPS ÉTRANGERS PEUVENT S INFILTRER DANS L ORDINATEUR Remplacement hors tension Pour remplacer à froid un périphérique modulaire dans le compartiment multifonction, procédez comme suit : Fermez les fichiers ouverts et éteignez votre ordinateur LIFEBOOK.
  • Page 223 Votre ordinateur détectera automatiquement le nouveau périphérique et l’activera lors du démarrage du système. Une lettre de désignation du périphérique sera attribuée et visible dans le Poste de travail et l’Explorateur Windows. Remplacement sous tension Pour remplacer un périphérique à chaud, employez l’utilitaire « Déconnecter ou éjecter un périphérique en toute sécurité ». L’icône de cet utilitaire est disponible dans la zone de notification.
  • Page 224: Tableau De Sécurité/Applications Lifebook

    Enter Bouton 1 / Bouton de soutien Bouton 3 / Gestionnaire Bouton Entrée d’affichage Bouton 4 / Verrouillage de l’écran Bouton 2 / Bouton ECO Figure 12. Tableau de sécurité et d’applications LIFEBOOK Tableau de sécurité/applications LIFEBOOK Fonction unique aux portables LIFEBOOK, le tableau de sécurité et d’applications vous permet de protéger l’ordinateur contre une utilisation non autorisée.
  • Page 225: Mots De Passe

    Mots de passe Des mots de passe d’utilisateur et de superviseur peuvent être définis sur l’ordinateur. Afin de faciliter la gestion des systèmes, le mot de passe de superviseur est habituellement le même sur tous les portables d’un groupe de travail, d’un bureau ou d’une entreprise.
  • Page 226: Définition Du Mot De Passe De Superviseur

    Allez au menu Démarrer. Sélectionnez Tous les programmes. Sélectionnez Accessoires, puis [Exécuter]. Entrez : C:\Program Files\Fujitsu\Security Panel Application\Supervisor\FJSECS.EXE, puis appuyez sur [Entrée] Suivez les instructions affichées à l’écran pour définir le mot de passe de superviseur. Définition du mot de passe d’utilisateur Allez dans le menu Démarrer et sélectionnez Tous les programmes.
  • Page 227: Mises En Garde

    Lorsque le système est en veille prolongée Appuyez sur le bouton d’alimentation/veille/reprise. Lorsque l’indicateur de sécurité clignote, entrez le mot de passe, puis appuyez sur le bouton [Entrée]. Le portable devrait reprendre son fonctionnement normal. Entrée d’un mot de passe incorrect Après trois échecs successifs de saisie d’un mot de passe de superviseur ou d’utilisateur, le système émet des bips pendant environ une minute.
  • Page 228: Désinstallation De L'application Tableau De Sécurité

    Désinstallation de l’application Tableau de sécurité Deux méthodes peuvent être utilisées pour désinstaller l’application Tableau de sécurité : • Désinstaller l’application Tableau de sécurité. Cette méthode désactive toutes les fonctions de sécurité. • Désinstaller l’application Tableau de sécurité avec le mot de passe toujours actif. Aucun changement de mot passe ne sera alors plus possible.
  • Page 229: Utilisateur

    Si vous désirez réinstaller une application sécurité de superviseur ou d’utilisateur, vous devez la télécharger depuis le site de soutien Fujitsu (Voir “Maintien de la plus récente configuration” en page 10.). Le dossier Utilitaires\Tableau de sécurité et d’applications contient deux dossiers distincts : Superviseur et Utilisateur. Les fichiers de configuration des applications de sécurité...
  • Page 230: Lancement D'applications Avec Le Tableau De Sécurité Et D'applications

    Suivez les directives fournies sous « Définition des mots de passe » en page 37. Si vous oubliez les deux mots de passe, communiquez avec le service à la clientèle et de soutien de Fujitsu America au 1-800-8FUJITSU (1-800-838-5487).
  • Page 231 Nom du bouton Action par défaut bouton Bouton 1 / Soutien Lorsque vous appuyez sur ce bouton, il lance le Centre de soutien Fujitsu. Bouton 2 / ECO Ce bouton vous permet d’accéder à l’utilitaire Économiseur d’énergie. Bouton 3 / Présentation Ce bouton ouvre le gestionnaire d’affichage Fujitsu, qui vous permet d’alterner entre les...
  • Page 232: Activation Et Désactivation Du Tableau D'applications Du Lifebook

    Activation et désactivation du tableau d’applications du LIFEBOOK Pour désactiver le tableau d’applications LIFEBOOK, exécutez les opérations simples ci-dessous. Cliquez sur Démarrer. Cliquez sur Tous les programmes. Cliquez sur Tableau d’applications LIFEBOOK. Cliquez alors sur Arrêter le tableau d’applications. Pour le réactiver, exécutez la même procédure, sauf l’étape 4. Cliquez plutôt sur Redémarrer le Tableau d’applications.
  • Page 233: Chapitre 2 Première Mise En Marche De Votre Ordinateur Portable Lifebook

    Chapitre 2 Première mise en marche de votre ordinateur portable LIFEBOOK Prise d’alimentation c.c. Adaptateur secteur Câble secteur Figure 13. Connexion de l’adaptateur secteur...
  • Page 234: Sources D'alimentation

    Sources d’alimentation Votre ordinateur portable LIFEBOOK Fujitsu peut utiliser trois sources d’alimentation différentes : une batterie au lithium principale, un adaptateur secteur et un adaptateur auto/avion. Connexion des adaptateurs d’alimentation L’adaptateur secteur et l’adaptateur auto/avion disponible en option permettent tous deux de faire fonctionner votre ordinateur portable et de charger les batteries.
  • Page 235: Écran

    Figure 14. Ouverture de l’écran Écran Votre ordinateur portable LIFEBOOK Fujitsu comporte un écran à rétro-éclairage permettant une lecture facile dans les environnements à forte luminosité. Cet écran offre également une excellente résolution grâce à une technologie de matrice active.
  • Page 236: Utilisation Du Clavier

    EUILLEZ PRENDRE NOTE QUE LES NOUVEAUX PARAMÈTRES SONT TEMPORAIRES PAR DÉFAUT MAIS VOUS POUVEZ LES RENDRE PERMANENTS ’ ’ SI VOUS UTILISEZ L UTILITAIRE PTIONS D ALIMENTATION DU ANNEAU DE CONFIGURATION Utilisation du clavier Lorsque vous réglez la luminosité avec le clavier, le réglage n’est valide que temporairement. •...
  • Page 237: Fermeture De L'écran

    Cliquez sur Démarrer -> Panneau de configuration. Dans « Affichage par : », sélectionnez un des affichages par icônes. Sélectionnez Écran puis cliquez sur Régler la luminosité dans le panneau de gauche. Faites glisser la barre Luminosité de l’écran vers la gauche ou la droite selon vos préférences. •...
  • Page 238: Utilisation Simultanée De Plusieurs Écrans

    Utilisation simultanée de plusieurs écrans Votre système permet d’utiliser jusqu’à trois écrans en même temps. Selon la configuration de votre système et de votre duplicateur de ports optionnel (si vous en avez un), il est possible que certains types de ports ci-dessous ne soient pas disponibles sur votre système.
  • Page 239: Démarrage De Votre Ordinateur Portable Lifebook

    Démarrage de votre ordinateur portable LIFEBOOK Mise sous tension Bouton d’alimentation/veille/reprise Le bouton d’alimentation/veille/reprise permet d’allumer votre ordinateur LIFEBOOK, de le mettre en sommeil ou en veille prolongée et de le réveiller s’il est en sommeil ou en veille prolongée. (Vous pouvez également vous servir de ce bouton pour mettre le système hors tension lorsque vous l’enfoncez pendant environ cinq secondes.
  • Page 240: Séquence D'amorçage

    Ces informations se trouvent dans le programme BIOS. Chaque fois que vous démarrez ou redémarrez votre ordinateur, il exécute une procédure d’amorçage et l’écran affiche le logo Fujitsu jusqu’à ce que le système d’exploitation soit chargé. Cette procédure comporte diverses opérations dont un auto-test de mise sous tension.
  • Page 241: Mots De Passe D'accès Au Disque Dur

    Pour ouvrir l’utilitaire de configuration du BIOS, exécutez les opérations suivantes : Allumez ou redémarrez votre ordinateur portable LIFEBOOK. Pour accéder à l’utilitaire, appuyez sur la touche [F2] lorsque le logo Fujitsu apparaît à l’écran. Le menu principal de l’utilitaire de configuration du BIOS s’affichera avec les paramètres courants.
  • Page 242: Guide D'information Sur Le Bios

    Guide d’information sur le BIOS Un guide sur le BIOS du LIFEBOOK est accessible en ligne sur le site Internet de support et d’assistance de Fujitsu, à l’adresse : http://solutions.us.fujitsu.com/www/content/support/contact/index.php. Une fois sur le site, sélectionnez « User’s Guides » (Guides d’utilisation) sous « Product Information » (Informations sur les produits). Sélectionnez votre produit, sa série et son modèle, puis cliquez sur [Go].
  • Page 243 Enregistrement de votre LIFEBOOK chez Fujitsu Pour enregistrer votre ordinateur LIFEBOOK, vous pouvez aller sur notre site Internet : https://store.shopfujitsu.com/fpc/Ecommerce/Service.jsp.
  • Page 244: Gestion De L'alimentation

    Gestion de l’alimentation Votre ordinateur Fujitsu LIFEBOOK possède plusieurs dispositifs permettant d’économiser l’énergie des batteries. Certaines de ces fonctions sont automatiques et n’exigent aucune intervention de l’utilisateur, mais d’autres dépendent des paramètres que vous sélectionnez en fonction des conditions d’exploitation, telles que le réglage de la luminosité.
  • Page 245: Mode Veille

    Mode veille Lorsque le mode sommeil est activé, Windows conserve le contenu de votre mémoire de système durant la période d’inactivité en maintenant l’alimentation de certains composants critiques. Ce mode éteint l’unité centrale, l’écran, le disque dur et tous les autres composants internes sauf ceux qui sont nécessaires pour conserver la mémoire du système et permettre son redémarrage.
  • Page 246: Activation Et Désactivation De La Fonction De Veille Prolongée

    Activation et désactivation de la fonction de veille prolongée Le mode veille prolongée est activé par défaut. Pour activer ou désactiver la fonction de veille prolongée, exécutez les opérations suivantes : Dans le menu Démarrer, ouvrez le panneau de configuration et cliquez sur l’icône Options d’alimentation. Puis sélectionnez «...
  • Page 247: Conformité Energy Star

    éco-efficients que ce programme préconise, il est possible de faire des économies et de protéger l’environnement. Dans un contexte où les coûts énergétiques et le réchauffement climatique sont parmi les premières préoccupations des consommateurs, Fujitsu s’engage à proposer des solutions pour les aider à préserver l’énergie et à améliorer la qualité de notre environnement.
  • Page 248 Pour de plus amples informations sur cet important programme ENERGY STAR, visitez : www.energystar.gov. Pour en apprendre plus sur la façon dont Fujitsu soutient la Gestion durable et d’autres activités de protection de l’environnement, visitez la page Internet de Fujitsu Corporate Citizenship à : http://www.computers.us.fujitsu.com/www/content/aboutus/environmental/environment.php...
  • Page 249: Chapitre 3 Options Installables Par L'utilisateur

    Chapitre 3 Options installables par l’utilisateur Batterie au lithium Votre ordinateur portable LIFEBOOK possède une batterie au lithium qui en permet le fonctionnement lorsque vous n’avez pas accès à une source d’alimentation externe. Cette batterie est robuste et durable, mais elle ne doit pas être exposée à des températures extrêmes, à...
  • Page 250: Recharge Des Batteries

    • L’ ’ AUTONOMIE RÉELLE DE LA BATTERIE PEUT VARIER SELON LA LUMINOSITÉ DE L ÉCRAN SELON LES APPLICATIONS LES FONCTIONS ET LES PARAMÈTRES ’ ’ ’ DE GESTION DE L ALIMENTATION QUE VOUS UTILISEZ SELON L ÉTAT DE LA BATTERIE ET SELON D AUTRES PRÉFÉRENCES QUE VOUS POUVEZ CONFIGURER L’...
  • Page 251: Batterie Faible

    Batterie faible Lorsque la batterie est faible, le système affiche un avis de batterie faible. Si vous ne prêtez pas attention à cet avis de batterie faible, la batterie continuera à se décharger jusqu’à ce qu’elle ne puisse plus faire fonctionner le système. Lorsque cela se produit, l’ordinateur se place en mode veille.
  • Page 252 Remplacement hors tension de la batterie Pour remplacer la batterie alors que le système est hors tension, exécutez les opérations suivantes : Trouvez une batterie chargée, prête à l’installation. Arrêtez l’ordinateur portable et débranchez l’adaptateur secteur. Poussez le verrou pour l’éloigner de la batterie et faites glisser le loquet vers le milieu de l’ordinateur. Sortez ensuite la batterie du compartiment en la prenant par le point de levage.
  • Page 253 Verrou de la batterie Loquet de batterie Point de soulèvement Figure 16. Déverrouillage de la batterie Figure 17. Retrait de la batterie 65 - Batterie au lithium...
  • Page 254: Lecteur Optique

    Plateau du lecteur multimédia Touche d’éjection du lecteur multimédia Ouverture d’urgence du plateau Figure 18. Lecteur optique Lecteur optique Différents supports sont disponibles pour être utilisés avec votre système, selon la configuration de système que vous avez sélectionnée. Les graveurs de DVD multiformat et lecteurs Blu-ray® RW sont regroupés sous le nom « lecteurs optiques ». Selon la configuration de votre ordinateur portable, vous pourriez avoir l’un des lecteurs optiques suivants : •...
  • Page 255: Installation D'un Disque Dans Votre Lecteur

    Tirez doucement le plateau de chargement jusqu’à ce qu’un disque puisse y être déposé facilement. • ’ ISITEZ RÉGULIÈREMENT LE SITE EB DE UJITSU À L ADRESSE US FUJITSU COMPUTERS POUR OBTENIR LES MISES À JOUR DE PILOTES   PLUS RÉCENTES • DVD LIFEBOOK OUS LES LECTEURS DE SONT COMPATIBLES AVEC LES TITRES DE DONT LE NUMÉRO DE RÉGION EST...
  • Page 256 ’ I VOUS AVEZ DÉSACTIVÉ LA FONCTION VIS D INSERTION AUTOMATIQUE VOUS DEVREZ FAIRE DÉMARRER LE LECTEUR SOIT À PARTIR DU OSTE DE TRAVAIL ’E ’ SOIT AVEC L XPLORATEUR INDOWS CAR L ORDINATEUR PORTABLE NE RECONNAÎTRA PAS AUTOMATIQUEMENT QUE LE DISQUE A ÉTÉ CHARGÉ Figure 19.
  • Page 257: Retrait D'un Disque

    Retrait d’un disque Appuyez et relâchez la touche d’éjection située à l’avant du lecteur optique. Le lecteur s’arrêtera et le plateau sortira légèrement de l’ordinateur LIFEBOOK. Tirez doucement le plateau jusqu’à ce le disque puisse en être facilement retiré. Retirez délicatement le disque du plateau et fermez le plateau jusqu’à ce que vous entendiez un clic. ...
  • Page 258 Démarrer un film DVD (modèles DVD seulement) Insérez le DVD dans le lecteur optique de l’ordinateur. Si la fonction « Exécution automatique » s’enclenche, ignorez l’étape 2. Lorsque vous insérerez un film dans le tiroir du lecteur pour la première fois, le système vous invitera à choisir ce que vous souhaitez que le système fasse lorsque les disques sont insérés (par exemple, démarrer automatiquement ou attendre le message-guide).
  • Page 259: Quitter Le Lecteur Multimédia

    Quitter le lecteur multimédia Cliquez sur le bouton  situé dans le coin supérieur droit de la barre de titre. Vous voyez apparaître une boîte de dialogue du lecteur multimédia. Cliquez sur [Oui] pour arrêter et quitter le film ou sur [Non] pour fermer la boîte de dialogue et retourner au film. Utilisation du lecteur multimédia avec alimentation par batterie Étant donné...
  • Page 260 VOUS POUVEZ VOUS EN PROCURER UNE SOIT EN 1-877-372-3473. LIGNE À HTTP COMPUTERS FUJITSU SOIT EN APPELANT AU Pour regarder un film avec une alimentation par batterie : Ayez à votre disposition une batterie supplémentaire chargée à fond ou un adaptateur secteur.
  • Page 261: Cartes Mémoire Memory Stick Duo/Secure Digital

    Carte SD Carte Memory Stick Duo Figure 21. Installation d’une carte Memory Stick Duo ou SD Cartes mémoire Memory Stick Duo/Secure Digital Votre ordinateur portable LIFEBOOK peut accueillir des cartes Memory Stick Duo et Secure Digital (SD) sur lesquelles vous pouvez stocker et transférer des données vers et à partir de divers dispositifs numériques. Ces cartes utilisent une architecture de mémoire flash, ce qui veut dire que vous n’avez pas besoin d’une source d’énergie pour conserver les données.
  • Page 262: Installation D'une Carte Memory Stick Duo/Sd

    Installation d’une carte Memory Stick Duo/SD Les cartes MemoryStick Duo et SD s’installent dans le lecteur de carte prévu à cet effet. Pour installer une carte Memory Stick Duo ou SD, procédez comme suit L’ ’ LIFEBOOK INSERTION OU LE RETRAIT D UNE CARTE EMORY TICK...
  • Page 263: Cartes Expresscard

    Fente pour carte ExpressCard Bouton d’éjection Figure 22. Fente pour carte ExpressCard Cartes ExpressCard™ Votre ordinateur portable accepte les cartes ExpressCard , lesquelles peuvent exécuter de nombreuses fonctions différentes selon le type de carte que vous insérez. Voici quelques cartes ExpressCard disponibles : •...
  • Page 264 Carte ExpressCard de 54 mm Fente pour carte ExpressCard Carte ExpressCard de 34 mm Figure 23. Installation/Retrait d’une carte ExpressCard ’ ’ ’ L EST POSSIBLE QUE VOUS DEVIEZ OUVRIR UNE SESSION EN TANT QU ADMINISTRATEUR OU MEMBRE DU GROUPE DE L ADMINISTRATEUR AFIN D EXÉCUTER ’...
  • Page 265: Retrait D'une Carte Expresscard

    Retrait d’une carte ExpressCard Le guide d’utilisation de votre carte ExpressCard vous indiquera comment la retirer. Certaines cartes pourraient nécessiter que votre ordinateur portable LifeBook soit en mode sommeil ou qu’il soit éteint pendant que vous les retirez. • ’ ’...
  • Page 266: Module De Mémoire Additionnelle

    Module de mémoire additionnelle Votre ordinateur portable Fujitsu est équipé d’une mémoire vive dynamique synchrone à haute vitesse et à double débit (SDRAM DDR3-1600) installée en usine. Pour augmenter la capacité de mémoire, vous pouvez installer un module (barrette) d’extension mémoire. La mémoire additionnelle doit être un module SDRAM (DIMM) à double rangée de connexions.
  • Page 267 Alignez le module de mémoire additionnelle avec la pièce vers le haut. Alignez le bord du connecteur du module de mémoire additionnelle avec la fente du connecteur dans le compartiment. Veuillez prendre note que si les deux modules de mémoire seront installés, ils seront « empilés ». (Figure 26)Insérez le module de mémoire additionnelle en oblique, à...
  • Page 268: Retirer Un Module De Mémoire Additionnelle

    Retirer un module de mémoire additionnelle Exécutez les étapes 1 à 4 de la section « Installation d’un module de mémoire additionnelle ». Tirez les attaches latérales en les orientant vers les côtés pour les éloigner du module. En maintenant les ergots écartés, retirez la barrette en la tirant vers à l’extérieur de l’ordinateur. Rangez le module de mémoire additionnelle dans une gaine protectrice antistatique.
  • Page 269: Vérification De La Capacité De Mémoire

    Vérification de la capacité de mémoire Lorsque vous avez changé la capacité de mémoire du système en remplaçant le module installé par un module plus puissant, assurez-vous que votre ordinateur a reconnu le changement en procédant comme suit : • Si vous êtes en mode « Panneau de configuration par catégories », vous pouvez vérifier la capacité de mémoire en cliquant sur [Démarrer] ->...
  • Page 270: Ports De Périphériques

    Ports de périphériques Votre ordinateur portable LIFEBOOK Fujitsu et le duplicateur de ports optionnel sont équipés de plusieurs ports auxquels vous pouvez brancher des dispositifs externes tels que : lecteurs de disque, claviers, imprimantes, etc. Prise de réseau local (RJ-45) interne La prise interne de réseau local (RJ-45) est utilisée pour une connexion...
  • Page 271: Port E-Sata/Usb 3.0

    Port e-SATA/USB 3.0 La combinaison de port e-SATA (External Serial Advanced Technology Attachment)/USB 3.0 est une version externe du système SATA, lequel connecte votre ordinateur au disque dur. Le porte E-SATA est idéal pour la sauvegarde de fichiers volumineux sur un disque dur externe. Veuillez noter que le port e-SATA peut également être utilisé...
  • Page 272: Port Série

    Port série Le port série, ou port de communication, qui se trouve à l’arrière de l’ordinateur et sur le duplicateur de ports optionnel vous permet de connecter des périphériques en série, tels que des imprimantes ou des scanneurs. Pour connecter un périphérique d’interface en série, suivez ces étapes faciles : Alignez le connecteur avec l’ouverture du port.
  • Page 273: Ports Usb

    Ports USB Les ports Universal Serial Bus (USB) vous permettent de connecter divers périphériques USB tels que des tablettes de jeu externes, des dispositifs de pointage, des claviers et/ou des haut-parleurs. Votre ordinateur est doté de deux ports USB 2.0 sur le côté droit et d’un port USB 3.0 sur le côté...
  • Page 274: Displayport (Port De L'écran)

    DisplayPort (Port de l'écran) Le port DisplayPort (Port de l'écran) situé sur le côté gauche de l’ordinateur permet de connecter des périphériques DisplayPort. Pour connecter un périphérique DisplayPort, alignez le connecteur avec l’ouverture du port, puis pousser le connecteur à l’intérieur jusqu’à ce qu’il s’y enclenche correctement. Prise d’écouteurs La prise d’écouteurs permet de connecter des écouteurs ou des haut-parleurs externes amplifiés.
  • Page 275: Port Vidéo Externe

    Port vidéo externe Le port vidéo externe permet de connecter un moniteur externe ou un projecteur ACL. Pour connecter un périphérique vidéo externe, effectuez ces opérations simples : Alignez le connecteur avec l’ouverture du port. Poussez la fiche de connexion dans le port jusqu’à ce qu’elle s’enclenche.
  • Page 276: Duplicateur De Ports

    Duplicateur de ports Un duplicateur de ports est offert en option par Fujitsu afin d’augmenter la fonctionnalité de votre ordinateur LIFEBOOK® en ajoutant des ports de connexion pour un moniteur VGA externe, un càble de réseau local (RJ-45) quatre périphériques USB 2.0, une alimentation c.c., ainsi que des périphériques DVI et e-SATA...
  • Page 277: Connecteur Pour Duplicateur De Ports

    Connecteur pour duplicateur de ports Ce connecteur permet de brancher le duplicateur de ports en option sur votre ordinateur LIFEBOOK. (DES). E SYSTÈME CONTIENT DES COMPOSANTS POUVANT ÊTRE FORTEMENT ENDOMMAGÉS PAR UNE DÉCHARGE ÉLECTROSTATIQUE   MINIMISER CE RISQUE VEUILLEZ PRENDRE LES PRÉCAUTIONS SUIVANTES •...
  • Page 278: Port Parallèle

    Port e-SATA Le port e-SATA (External Serial Advanced Technology Attachment) est la version externe du système SATA, lequel connecte votre ordinateur au disque dur. Le port e-SATA est idéal pour la sauvegarde de fichiers volumineux sur un disque dur externe. DisplayPort Ce port permet de connecter des périphériques d’affichage numériques compatibles avec la technologie DisplayPort, avec l’aide d’un câble DisplayPort, notamment un écran plat ou un projecteur numérique.
  • Page 279: Installation Du Duplicateur De Ports

    Prise de réseau local (RJ-45) La prise de réseau local vous permet de connecter un câble de réseau local au duplicateur de ports. Veuillez prendre note que si un duplicateur de ports est installé, vous devez utiliser la prise de réseau local du duplicateur de ports, pas celle de l’ordinateur.
  • Page 280: Chapitre 4 Dépannage De Votre Lifebook

    Chapitre 4 Dépannage de votre LIFEBOOK Dépannage Il est possible que vous rencontriez parfois des problèmes simples de configuration ou d’exploitation pouvant être résolus sur le champ, ou des problèmes au niveau d’un périphérique pouvant être résolus en remplaçant l’équipement. Les informations contenues dans cette section vous aideront à...
  • Page 281 : Appel sans frais : 1-800-8FUJITSU (1-800-838-5487)  Site Web : http://solutions.us.fujitsu.com/www/content/support/contact/index.php. Avant de nous contacter, veuillez avoir les informations suivantes à portée de main pour que notre préposé du service à la clientèle puisse vous venir en aide le plus rapidement possible : •...
  • Page 282: Problèmes Spécifiques

    Problèmes spécifiques Utilisation du tableau de dépannage Lorsque vous éprouvez des problèmes avec votre ordinateur portable LIFEBOOK, essayez de trouver les symptômes sous la colonne Problème du tableau suivant pour la fonction qui vous cause des problèmes. Vous trouverez une description des causes communes pour ce symptôme sous la colonne Cause possible ;...
  • Page 283: Problèmes Audio

    Problème Cause possible Solutions possibles Problèmes audio Aucun son ne sort des  Le volume est réglé Réglez le volume avec la combinaison de touches [Fn+F9] sur votre clavier. Gardez la haut-parleurs incorporés. à un niveau très bas. touche [Fn] enfoncée et appuyez plusieurs fois sur [F9] pour augmenter le volume sonore de l’ordinateur.
  • Page 284: Problèmes De Lecteur Optique

    Problème Cause possible Solutions possibles Problèmes de lecteur optique L’ordinateur LIFEBOOK ne  Le disque n’est pas bien logé Ouvrez le plateau du lecteur optique et réinstallez correctement le disque. reconnaît pas les disques Blu- dans le cercle surélevé au ray/DVD/CD-RW/CD-ROM.
  • Page 285: Problèmes De Duplicateur De Ports

    Problème Cause possible Solutions possibles Problèmes de duplicateur de ports Remarque : Assurez-vous de mettre votre ordinateur portable LIFEBOOK en marche avant d’ajouter une imprimante au port parallèle du duplicateur de port. Le système ne démarre L’adaptateur c.a. du Alimentez le duplicateur de ports. pas s’il est installé...
  • Page 286: Problèmes De Mémoire

    Problème Cause possible Solutions possibles Vous avez installé un clavier Votre périphérique externe Réinstallez votre périphérique. Voir « Ports de périphériques » en page 82. ou une souris externe n’est pas bien installé. et il/elle ne semble pas fonc- Le logiciel de votre système Consultez la documentation du périphérique et du système d’exploitation,...
  • Page 287: Problèmes De Carte Expresscard

    Problème Cause possible Solutions possibles Votre périphérique pourrait ne Consultez la documentation relative à votre logiciel et activez le bon pilote. Vous avez installé un pas disposer du bon pilote de périphérique USB ou série. logiciel actif. Votre ordinateur portable LifeBook ne reconnaît pas le Le port parallèle est réglé...
  • Page 288: Problèmes D'alimentation Électrique

    Problème Cause possible Solutions possibles Problèmes d’alimentation Lorsque vous allumez le  La batterie principale Vérifiez le tableau de voyants d’état pour déterminer la présence et l’état des batte- LIFEBOOK, rien ne semble  installée est complètement ries. Voir « Tableau de voyants d’état » en page 22.Installez une batterie chargée ou se produire.
  • Page 289 Problème Cause possible Solutions possibles Votre ordinateur portable Les paramètres de gestion Appuyez sur n’importe quelle touche sur le clavier, ou déplacez votre souris pour res- LIFEBOOK s’éteint tout seul. d’alimentation sont réglés taurer le fonctionnement. Si cela ne fonctionne pas, appuyez sur à...
  • Page 290: Problèmes D'arrêt Et De Démarrage

    Problème Cause possible Solutions possibles Les batteries semblent se  Vous utilisez une application Dans la mesure du possible, utilisez une batterie primaire et une batterie décharger trop rapidement. qui consomme beaucoup secondaire optionnelle et/ou un adaptateur de courant pour cette application. d’énergie.
  • Page 291 Problème Cause possible Solutions possibles Un message d’erreur s’affiche L’auto-diagnostic de mise sous Lisez les messages de l’auto-test pour déterminer la signification et la sévérité du sur l’écran durant la procédure tension (POST) a détecté un problème. Tous les messages n’indiquent pas des erreurs ; certains sont simplement d’amorçage.
  • Page 292: Problèmes Vidéo

    Problème Cause possible Solutions possibles Problèmes vidéo L’écran d’affichage intégré L’angle de l’affichage et les Déplacez l’écran et actionnez la commande de luminosité jusqu’à ce que vous ayez demeure vide lorsque vous paramètres de luminosité une visibilité adéquate. Pour régler la luminosité, maintenez la touche [Fn] enfoncée mettez en marche votre ordi- ne sont pas adaptés à...
  • Page 293 Problème Cause possible Solutions possibles L’écran devient vide par Les temporisations de Appuyez sur n’importe quelle touche sur le clavier, ou déplacez votre souris pour res- lui-même après avoir été uti- gestion de l’alimentation taurer le fonctionnement. Si cela ne fonctionne pas, appuyez sur le bouton d’alimen- lisé.
  • Page 294: Problèmes Divers

    Problème Cause possible Solutions possibles Vous avez connecté un moni- Votre moniteur externe n’est Réinstallez votre périphérique. Voir « Port vidéo externe » en page 87. teur externe, mais il n’affiche pas bien installé. aucune information. Votre système d’exploitation Consultez la documentation du périphérique et du système d’exploitation, n’est pas configuré...
  • Page 295: Messages De L'auto-Diagnostic De Mise Sous Tension

    Messages de l’auto-diagnostic de mise sous tension Voici une liste des messages d’erreur et d’état que le BIOS Phoenix et/ou votre système d’exploitation peuvent générer ainsi qu’une explication pour chacun d’eux. Les messages d’erreurs sont marqués d’un *. Si un message d’erreur est affiché et ne se trouve pas dans la liste, prenez-le en note et vérifiez-le dans la documentation du système d’exploitation (à...
  • Page 296 *Erreur de ventilateur, le système s’arrêtera dans 30 secondes. Contactez le service de support technique Fujitsu. Une erreur de ventilateur s’est produite. Communiquez avec votre représentant d’assistance technique. *Une erreur de ventilateur s’est produite durant l’amorçage. Une erreur de ventilateur s’est produite durant l’amorçage. Communiquez avec votre représentant d’assistance technique.
  • Page 297: Restauration De Votre Image De Système Et De Vos Logiciels

    Restauration de votre image de système et de vos logiciels Avant de commencer à utiliser votre ordinateur, il est très important de faire des copies sur DVD de l’image d’origine et du disque d’amorçage (ainsi que d’autres supports comme le disque de pilotes, d’applications et  de restauration).
  • Page 298: Création D'images De Sauvegarde De L'image D'origine Et Des Disques

    Pour créer une copie de sécurité de l’image d’origine sur des DVD, plusieurs disques vierges (les DVD-R ou DVD+R sont recommandés) vous seront nécessaires. Lorsque vous avez terminé la copie, assurez-vous d’étiqueter clairement les disques et de les conserver en lieu sûr. Création d’images de sauvegarde de l’image d’origine et des disques •...
  • Page 299: Restauration De Votre Image D'origine

    Restauration et Utilitaires à partir du disque dur ». Création d’une image de système Étape facultative : Depuis votre bureau Windows, lancez l’utilitaire Applications Fujitsu en prime, puis sélectionnez les composants que vous désirez installer. Copies de sauvegarde de l’image système configurées par l’utilisateur : Sur votre bureau, il existe une icône [MyRecovery] (Ma restauration)
  • Page 300 Figure 36. Écran MyRecovery Cliquez sur [Suivant] et vous verrez le système redémarrer. Après le redémarrage, vous voyez apparaître une fenêtre « Création de l’image de sécurité » vous proposant de « Créer l’image sur l’unité de disque D » ou de « Sélectionner une unité de disque » pour le cas où vous préféreriez conserver l’image sur un disque dur externe.
  • Page 301: Utilisation Du Disque De Restauration Et D'utilitaires

    Gestion de vos images de sauvegarde L’outil MyRecovery permet également de copier vos images de sauvegarde, de les archiver sur des DVD, ou de les supprimer de votre disque dur lorsqu’elles n’y sont plus utiles. Tout d’abord, cliquez sur l’icône [MyRecovery] de votre bureau Windows. Dans la fenêtre MyRecovery, cliquez sur [Gérer/Créer].
  • Page 302 Si vous désirez vérifier/changer la priorité d’amorçage (plutôt que de démarrer à partir du disque dur ou d’un lecteur de disquette externe), exécutez les opérations suivantes : Mettez le système sous tension. Lorsque le logo Fujitsu apparaît à l’écran, appuyez sur la touche [F12] pour aller au menu d’armorçage.
  • Page 303: Onglets Restauration Et Utilitaires

    Surlignez l’option CD/DVD. Mettez le disque d’amorçage sur le plateau du lecteur. Cliquez sur [OK]. Une barre de progression apparaîtra en bas de l’écran pendant le transfert des fichiers à partir du disque. Lorsque la boîte de dialogue « Options de restauration du système » apparaît, choisissez une nouvelle configuration de clavier si nécessaire, puis cliquez sur [Suivant].
  • Page 304: Restauration De L'image D'origine Avec La Fonctionnalité Restauration Et Utilitaires (À Partir D'un Nouveau Disque Dur Ou D'un Disque Dur Sans Auto-Amorçage)

    Veuillez prendre note que vous devez d’abord créer de nouvelles partitions sur le disque dur, puis restaurer l’image d’origine. Mettez le système sous tension. Lorsque le logo Fujitsu apparaît à l’écran, appuyez sur la touche [Entrée]. Surlignez l’option CD/DVD.
  • Page 305 Lisez l’avis et cliquez sur « J’accepte ». Cliquez sur [Suivant], puis sur [Exécuter] pour démarrer le processus de restauration. “1. La mention « Vérification du disque de restauration » s’affichera en caractères gras et le reste sera grisé. Suivez les consignes et «...
  • Page 306: Téléchargement Des Mises À Jour De Pilotes

    à jour Fujitsu Software Download Manager (FSDM). L’utilitaire FSDM est disponible sur le site d’assistance Fujitsu. L’utilitaire FSDM permet de voir une liste de la plus récente version de plusieurs pilotes, utilitaires et applications, afin que vous puissiez déterminer si vous possédez ces plus récentes versions. Si vous avez un système d’exploitation Windows 7, vous devez aller sur le site d’assistance pour y télécharger l’utilitaire FSDM :...
  • Page 307: Chapitre 5 Entretien

    Entretien de votre ordinateur portable LIFEBOOK Si vous prenez soin de votre ordinateur portable LIFEBOOK Fujitsu, vous augmenterez sa durée de vie et sa fiabilité. Cette section fournit certains conseils relatifs à l’entretien de votre ordinateur portable et de ses dispositifs.
  • Page 308 Laissez-le sécher pendant 24 heures, ou plus si nécessaire. S’il ne démarre pas une fois sec, contactez le service d’assistance. • N’utilisez pas votre ordinateur portable LIFEBOOK Fujitsu dans un environnement très humide (à proximité d’une baignoire, d’une piscine). • Utilisez toujours l’adaptateur secteur d’origine et des piles homologuées pour votre ordinateur portable.
  • Page 309: Nettoyage De Votre Ordinateur Portable Lifebook

    Nettoyage de votre ordinateur portable LIFEBOOK • Débranchez toujours la prise électrique (tirez la fiche, pas le cordon). • Nettoyez votre ordinateur avec un chiffon humide, non pelucheux. N’utilisez pas de solvant ou d’abrasif. • Utilisez un tissu doux pour enlever la poussière de l’écran. N’utilisez jamais de liquide lave-vitre. •...
  • Page 310: Désinfection Des Ordinateurs Lifebook

    Désinfection des ordinateurs LIFEBOOK Nettoyez la surface de l’ordinateur à l’aide d’un tissu doux imbibé d’une solution d’éthanol à 50% ou d’un autre germicide à base d’éthanol homologué par l’EPA (« Environment Protection Agency », ou Agence américaine de protection de l’environnement) en tant que désinfectant hospitalier. •...
  • Page 311: Rangement De Votre Ordinateur Portable Lifebook

    Retirez le couvercle du filtre en poussant le loquet en direction du filtre, puis soulevez-le et tirez-le vers l’extérieur (Figure 37). Nettoyez soigneusement le filtre ainsi que le conduit d’air. Loquet Figure 37. Retrait/installation du couvercle du filtre anti-poussière Mettez le couvercle du filtre à nouveau en place en insérant d’abord une extrémité (positionnez d’abord la clavette à...
  • Page 312: Voyager Avec Votre Ordinateur Portable Lifebook

    • Rangez votre LIFEBOOK dans un endroit frais et sec. Les températures doivent être maintenues entre -15ºC et 60ºC (5°F et 140°F). Voyager avec votre ordinateur portable LIFEBOOK • Ne transportez pas votre ordinateur portable pendant qu’il est en marche. •...
  • Page 313: Entretien De Vos Batteries

    Type de prise Emplacement États-Unis, Canada, Mexique, Royaume-Uni, Irlande, Malaisie, certains pays d’Amérique latine, Japon, Corée, Singapour, certains pays d’Afrique Philippines, Taïwan Russie et Communauté des États indépendants (CEI), la majeure partie de l’Europe, certains pays d’Amérique Latine, Chine, Australie, Nouvelle-Zélande Moyen-Orient, certains pays d’Afrique, Hong Kong, Inde, la plupart des pays de l’Asie du Batteries...
  • Page 314: Entretien De Votre Lecteur Multimédia

    Augmenter la durée de vie des batteries • Alimentez votre ordinateur portable LIFEBOOK avec l’adaptateur secteur ou l’adaptateur d’auto/avion optionnel chaque fois que vous le pouvez. • Si votre ordinateur portable fonctionne sur l’alimentation par batterie pendant tout une journée, branchez-le sur l’adaptateur secteur durant la nuit pour recharger la batterie.
  • Page 315 • Si un disque est sale, utilisez seulement un nettoyant à disque ou essuyez-le avec un chiffon doux, propre et non pelucheux en commençant par le bord intérieur et essuyant vers le bord extérieur. Entretien du lecteur optique Votre lecteur optique est durable, mais vous devez en prendre soin. Veuillez faire attention aux points suivants : •...
  • Page 316: Chapitre 6 Spécifications Techniques

    Chapitre 6 Spécifications techniques Spécifications Cette partie présente les spécifications techniques du matériel et de l’environnement de votre ordinateur portable LIFEBOOK. Selon les configurations, les spécifications techniques peuvent varier. Étiquette de configuration L’étiquette de configuration qui est située sur le dessous de votre ordinateur portable comporte des informations spécifiques à...
  • Page 317: Microprocesseur

    Microprocesseur Processeur Intel® Core™ 2ème et 3ème génération (Consulter l’étiquette de configuration afin de déterminer la vitesse de votre processeur). Puce • Puce Intel QM77 Express, ou • Puce Intel HM76 Express Mémoire Mémoire système • Module mémoire vive à double canal SDRAM DDR3 1066 MHz •...
  • Page 318: Audio

    Écran large HD+ de 15,6 po (22,6 cm) : • Interne : Résolution 1600 x 900 pixels (HD), 16 mln couleurs • Externe :  D-SUB : Résolution max. 1920 x 1200 pixels, 16 mln couleurs DVI-D : Résolution max. 1920 x 1200 pixels, 16 mln couleurs DisplayPort : Résolution max.
  • Page 319: Options De Mémoire De Masse

    Options de mémoire de masse Disque dur • Tampon ATA de série, 300 Mbit/s ; 2,5 po ; 7 mm / 9,5 mm • Selon votre configuration, les lecteurs optiques suivants sont fournis : 5 400 tour/min : 250 Go, 320 Go, 500 Go ou 750 Go  7200 tour/min : 320 Go, 500 Go, 750 Go ou 320 Go SED (OPAL)...
  • Page 320: Verrouillage Antivol

    WebCam en option Caméra intégrée disponible en option avec résolution HD (1280 x 720 pixels) ou FHD (1920 x 1080 pixels), selon votre configuration. Puce Trusted Platform Module (TPM) Il est possible que la technologie Trusted Platform Module (TPM) soit installée sur votre système, pour lui procurer une sécurité...
  • Page 321: Clavier

    Sur le duplicateur de ports en option : • Un connecteur analogique D-SUB à 25 broches pour périphériques parallèles d’entrée ou de sortie, bidirectionnel, sortie seulement ou ECP • Connecteur D-SUB 15 broches pour moniteur VGA externe • Un connecteur D-SUB à 9 broches pour périphériques série d’entrée/sortie RS-232C •...
  • Page 322: Dimensions Et Poids

    Prise en charge de clavier et de souris externes Compatible USB Gestion de l’alimentation Batteries • Batterie rechargeable standard au lithium, 6 accumulateurs, 63 mAh, ou Batterie rechargeable standard au lithium, 6 accumulateurs, 72 mAh • Batterie optionnelle au lithium pour compartiment multifonction, 6 accumulateurs, 41 mAh Adaptateur secteur •...
  • Page 323: Accessoires Préférés Des Utilisateurs

    Accessoires préférés des utilisateurs Pour commander des accessoires ou demander des informations supplémentaires, veuillez visiter notre site Internet à  www.shopfujitsu.com ou appelez au 1-800-FUJITSU. Logiciels pré-installés Selon votre système d’exploitation préinstallé, votre ordinateur est livré avec des logiciels inclus afin de vous permettre d’écouter des fichiers audio et de visionner des fichiers vidéo de divers formats.
  • Page 324: Apprendre À Utiliser Vos Logiciels

    Apprendre à utiliser vos logiciels Tutoriaux Tous les systèmes d’exploitation et la plupart des logiciels d’application ont des didacticiels intégrés dès leur installation. Nous vous recommandons vivement de passer en revue le tutorial avant d’utiliser une application. Manuels Sont compris dans votre portable, les guides d’utilisation pour votre système d’exploitation et les autres applications préinstallées.
  • Page 325 CyberLink YouCam La webcam intégrée CyberLink YouCam vous permet de prendre des photos ou des films, d’y ajouter des effets spéciaux, et de les partager sous divers formats ou par l’intermédiaire de réseaux sociaux. CyberLink PowerDVD CyberLink PowerDVD vous permet de lire des DVD sur votre ordinateur. CyberLink PowerDirector CyberLink PowerDirector vous permet d’éditer et d’améliorer vos vidéos en les agrémentant notamment d’effets spéciaux.
  • Page 326 Microsoft Windows Live Essentials Windows Live Essentials est une suite de programmes vous permettant d’utiliser votre LIFEBOOK avec plus d’aisance et de plaisir. Live Essentials comprend six applications Live : Messenger, Photo Gallery, Writer, Mail, Movie Maker et Silverlight. Messenger vous permet de communiquer et d’échanger rapidement avec des personnes ou des groupes. Photo Gallery est une application souple d’utilisation vous permettant d’organiser, de modifier et de partager vos photos.
  • Page 327: Glossaire

    Glossaire Affichage à cristaux liquides. Type d’écran produisant des images par contrôle de l’orientation de cristaux dans un liquide cristallin. ACPI (Advanced Configuration and Power Interface) Interface avancée de configuration et de gestion de l’énergie. Adaptateur secteur Appareil convertissant une tension c.a. provenant d’une prise murale en un courant c.c. nécessaire à l’alimentation de votre ordinateur portable LIFEBOOK.
  • Page 328 Au sein d’un réseau isolé, vous pouvez attribuer des adresses IP au hasard tant que chacune d’elles reste unique. Toutefois, la connexion d’un réseau privé à Internet exige l’utilisation d’adresses IP enregistrées (appelées adresses Internet) afin d’éviter les doublons. Les quatre numéros dans une adresse IP sont utilisés de différentes façons pour identifier un réseau particulier et un serveur hôte.
  • Page 329: Authentification À Clé Partagée

    Authentification à clé partagée Méthode d’authentification réseau établie par la spécification 802.11, selon laquelle le point d’accès transmet au client un paquet texte que le client doit crypter avec la bonne clé de réseau et renvoyer au point d’accès. Si le client possède la mauvaise clé...
  • Page 330 c.c. Courant continu. Courant qui ne fluctue pas périodiquement dans le temps Canal Plage de fréquences à bande étroite utilisée par la carte réseau sans fil pour transmettre des données. IEEE 802.11b/g :  11 canaux dans la bande de 22 MHz. Clé...
  • Page 331 Décharge électrostatique. Décharge électrostatique soudaine provenant d’une charge statique qui s’est accumulée lentement. Exemple : la décharge reçue d’une poignée de porte ou les étincelles générées par un brossage des cheveux par temps sec. DHCP (Dynamic Host Configuration Protocol) Il s’agit d’un protocole qui permet à un ordinateur qui se connecte sur un réseau d’obtenir dynamiquement sa configuration.
  • Page 332 Données Les informations stockées et traitées par un système. DVMT (Dynamic Video Memory Technology) Technologie DVMT ou de mémoire vive pour les fonctions vidéo. Topologie de mémoire vidéo permettant d’améliorer l’efficacité de la carte mère grâce à une utilisation innovante de la mémoire. Entrée/Sortie.
  • Page 333 IEEE 802.11a Norme de réseau sans fil autorisant un débit maximum théorique de 54 Mbit/s. Les cartes de norme 802.11a fonctionnent dans les bandes de fréquences UNII inférieures et intermédiaires de 5 GHz. IEEE 802.11b Norme de réseau sans fil autorisant un débit maximum théorique de 11 Mbit/s. Les cartes de norme 802.11b fonctionnent dans les bandes de fréquences ISM de 2,4 GHz IEEE 802.11g Norme de réseau sans fil autorisant un débit maximum théorique de 54 Mbit/s.
  • Page 334: Mémoire Cache

    Lecteur de disque Dispositif qui fait tourner le disque et qui contient les têtes et les circuits de commande permettant la lecture et l’écriture de données sur le disque. Masque de sous-réseau Le réseau TCP/IP est commandé à l’aide d’une division en plusieurs sous-réseaux. Une adresse IP se compose d’une adresse de sous-réseau et de l’adresse de l’ordinateur.
  • Page 335 Module RAM ou module de mémoire vive Carte de circuit imprimé avec mémoire et circuit associé qui permet à l’utilisateur d’ajouter de la mémoire supplémentaire à l’ordinateur sans outil spécial. Mono Système qui utilise un seul canal pour traiter le son provenant de toutes les sources. MTU (Maximum Transmission Unit) Unité...
  • Page 336: Périphérique

    PCMCIA PCMCIA est une marque de commerce de la Personal Computer Memory Card International Association. La PCMCIA (association internationale des cartes de mémoire pour ordinateur personnel) est l’organisme qui définit les normes relatives aux cartes d’extension pour ordinateurs. Périphérique Équipement qui effectue une fonction spécifique associée à un ordinateur mais qui ne fait pas partie de cet ordinateur.
  • Page 337 Port série Connexion à un autre périphérique par lequel les données sont transférées à raison d’un bit à la fois sur un seul fil conducteur, les autres fils conducteurs servant à la commande du périphérique et non au transfert de données. POST (Power On Self Test) Auto-diagnostic (ou auto-test) de mise sous tension.
  • Page 338 Réinitialisation / Redémarrage Le fait de charger à nouveau le système d’exploitation. Une réinitialisation ou un redémarrage efface toutes les informations stockées dans la mémoire vive. Reprise Continuer après une interruption. Dans le cas de votre portable, ceci signifie la reprise des activités normales à partir de l’un des modes de veille.
  • Page 339: Système D'exploitation

    Système d’exploitation Groupe de programmes de contrôle qui convertissent les commandes des applications, y compris les pilotes, dans la forme exacte exigée par une marque et un modèle particuliers de processeur afin de produire les résultats voulus avec le matériel employé. TCP/IP (Transmission Control Protocol/Internet Protocol) Littéralement, «...
  • Page 340: Renseignements Sur La Réglementation

    Renseignements sur la réglementation Avis Les changements ou modifications qui ne sont pas expressément approuvés par Fujitsu pourraient interdire aux utilisateurs d’utiliser le matériel. AVIS DE LA FCC Avis aux utilisateurs de postes radio et de téléviseurs Cet appareil a été testé et jugé conforme aux limites établies pour le matériel numérique de classe B, selon la Partie 15 des règlements de la FCC.
  • Page 341 Fujitsu America Incorporated. Si l’équipement brouille les communications du réseau téléphonique, l’entreprise de téléphone peut vous demander de débrancher l’installation jusqu’à la résolution du problème.
  • Page 342 Les réparations de l’équipement de télécommunications doivent être effectuées par un service de maintenance agréé au Canada. Toute réparation ou modification, qui n’est pas expressément approuvée par Fujitsu, ou toute défaillance de l’équipement peut entraîner la compagnie de télécommunications à exiger que l’utilisateur déconnecte l’équipement de la ligne téléphonique.
  • Page 343 AVIS : Le numéro d’équivalence sonnerie (NES) du présent matériel est de 0.1B. Le NES assigné à chaque dispositif terminal indique le nombre maximal de terminaux pouvant être raccordés à une interface téléphonique. La terminaison d’une interface peut consister en une combinaison quelconque de dispositifs, à la seule condition que la somme des NES de tous les dispositifs n’excède pas 5.
  • Page 344: Annexe A : Guide D'utilisation De La Carte De Réseau Local Sans Fil

    Annexe A : Guide d’utilisation de la carte de réseau local sans fil Renseignements sur la réglementation de la FCC Veuillez prendre note des renseignements suivants sur la réglementation relative à la carte réseau sans fil en option. Remarques et déclarations réglementaires Santé...
  • Page 345: Déclarations Concernant La Réglementation De La Fcc

    Avis concernant les réseaux sans fil IEEE 802.11a : Le matériel destiné à un usage sur la bande 5,15~5,25 GHz doit être utilisé uniquement à l’intérieur et son antenne doit être intégrale. Déclarations concernant la réglementation de la FCC Ce matériel est conforme aux limites définies dans la Partie 15 des règlements de la FCC. Son fonctionnement est soumis aux deux conditions suivantes : (1) cet appareil ne doit pas causer d’interférence nuisible;...
  • Page 346: Restrictions Concernant L'exportation

    (2) cet appareil doit accepter toutes les interférences reçues, y compris celles pouvant causer un mauvais fonctionnement de l’appareil. Toute modification n’ayant pas été expressément approuvée par la société Fujitsu America Incorporated  peut annuler le droit de l’utilisateur de se servir du matériel.
  • Page 347: Avant D'utiliser La Carte Réseau Sans Fil Optionnelle

    Avant d’utiliser la carte réseau sans fil optionnelle Ce guide explique comment installer et configurer correctement la carte réseau sans fil mini-PCI intégrée (disponible en option), ci-après désignée sous le nom de « carte réseau sans fil ». Avant d’utiliser la carte réseau sans fil, lisez attentivement le présent guide afin de bien comprendre son fonctionnement.
  • Page 348: Modes De Réseau Sans Fil Compatibles Avec Cette Carte

    Modes de réseau sans fil compatibles avec cette carte Mode Ad Hoc Le mode Ad hoc désigne une topologie de réseau sans fil dans laquelle la connectivité entre les divers ordinateurs est établie sans périphérique central de réseau sans fil, ou point d’accès. La connectivité est établie uniquement à l’aide de périphériques clients dans une configuration égal à...
  • Page 349: Mode Point D'accès (Infrastructure)

    Mode point d’accès (Infrastructure) Le mode Infrastructure désigne une topologie de réseau sans fil dans laquelle les appareils communiquent au sein d’un réseau sans fil ou câblé par l’intermédiaire d’un point d’accès. En mode Infrastructure, les appareils sans fil peuvent communiquer directement entre eux ou sur un réseau câblé. Les réseaux sans fil d’entreprise fonctionnent en mode Infrastructure car ils nécessitent une connexion au réseau local sans fil pour accéder aux ordinateurs, aux périphériques et aux services (par exemple, serveurs de fichier, imprimantes et bases de données).
  • Page 350: Désactivation/Déconnexion De La Carte Réseau Sans Fil

    Manipulation de la carte réseau sans fil La carte réseau local sans fil est un dispositif en option qui peut être fourni avec votre ordinateur portable. Normalement, vous ne devriez pas avoir besoin de la retirer ou de la réinstaller. Le système d’exploitation de l’ordinateur est déjà configuré...
  • Page 351: Désactivation Avec Le Commutateur De Dispositif Sans Fil

    Désactivation avec le commutateur de dispositif sans fil La carte réseau sans fil peut être désactivée rapidement et efficacement en mettant le commutateur correspondant en position OFF (arrêt). Notez que ce commutateur n’a aucun effet sur les modèles fournis d’une carte pour réseau local filaire.
  • Page 352: Configuration De La Carte Réseau Sans Fil

    Configuration de la carte réseau sans fil La carte réseau sans fil en option peut être configurée pour établir la connectivité du réseau sans fil en utilisant le logiciel intégré dans Windows. Il prend également en charge la plupart des solutions de sécurité standard. Certains paramètres prédéfinis seront requis pour cette procédure.
  • Page 353: Dépannage De La Carte Réseau Sans Fil

    Dépannage de la carte réseau sans fil Dépannage Le tableau ci-dessous présente les causes possibles et les mesures correctives pour différents problèmes de réseau sans fil. Problème Cause possible Solution possible Réseau Nom de réseau (SSID) Connexion en mode Ad hoc : Assurez-vous que le SSID et la clé WEP de tous indisponible ...
  • Page 354 Problème Cause possible Solution possible Réseau Interférences RF L’utilisation de canaux RF identiques ou se chevauchant peut nuire au fonctionnement de la indisponible  provenant de points carte réseau sans fil. Changez le canal de votre point d’accès en tenant compte du canal du connexion d’accès ou d’autres périphérique nuisible.
  • Page 355: Spécifications De La Carte De Réseau Local Sans Fil

    Spécifications de la carte de réseau local sans fil Spécifications Élément Spécification Type de réseau Les cartes réseau sans fil intégrées Intel® Centrino® Advanced-N 6205 et Intel® Centrino® Wireless-N 2200 respectent les normes IEEE 802.11a, 802.11b/g et 802.11n sur les applications Wi-Fi*. Débit (Commutation automatique) IEEE 802.11 a et g : Débit max.
  • Page 356 * « Type Wi-Fi » indique que le test d’interconnectivité de la Wi-Fi Alliance (organisation garantissant l’interconnectivité des réseaux sans fil) a réussi. ** La portée peut varier selon certains facteurs (par exemple, nombre de murs, réflectivité des matériaux ou interférences provenant d’autres sources de radiofréquences).
  • Page 357: Utilisation De Bluetooth

    Utilisation de Bluetooth Le module Bluetooth intégré est un composant offert en option pour les ordinateurs portables Fujitsu. Qu’est-ce que le Bluetooth? La technologie Bluetooth est conçue pour assurer la liaison sans fil à faible portée entre divers appareils mobiles, tels que téléphones, ordinateurs portables, imprimantes et caméras.
  • Page 358: Garantie

    Les utilisateurs ne sont pas autorisés à modifier ce produit. Toute modification annule la garantie. Cet équipement ne peut être modifié, altéré ou changé en aucune façon sans l’autorisation écrite de Fujitsu. Toute modification non autorisée annulera les autorisations d’équipement de la FCC et d’Industrie Canada, de même que la garantie.
  • Page 359: Annexe B : Capteur D'empreintes Digitales

    Annexe B : Capteur d’empreintes digitales Présentation du capteur d’empreintes digitales optionnel Il est possible que votre LifeBook soit équipé d’un capteur d’empreintes digitales sous le pavé tactile TouchPad, entre les boutons gauche et droit (Figure 39). Ce capteur sert aussi de bouton de défilement. Grâce au capteur d’empreintes digitales, il n’est plus nécessaire de saisir votre nom d’utilisateur et votre mot de passe chaque fois que vous voulez :...
  • Page 360: Première Mise En Marche

    Après avoir « inscrit » – ou enregistré – votre empreinte digitale, il vous suffit de glisser le bout de votre doigt sur le capteur pour que le système vous reconnaisse. Le capteur d’empreintes digitales utilise le logiciel Softex OmniPass qui fournit des fonctions de gestion de mot de passe aux systèmes d’exploitation Microsoft Windows.
  • Page 361: Configuration De Système Nécessaire

    Configuration de système nécessaire L’application OmniPass nécessite de l’espace sur votre disque dur ainsi qu’un système d’exploitation (SE) spécifique. Les exigences minimales sont les suivantes : • Système d’exploitation Windows XP Professionnel ou système d’exploitation ultérieur • Au moins 35 Mo d’espace disque disponible Installation de l’application OmniPass Si l’application OmniPass est déjà...
  • Page 362: Désinstallation D'omnipass

    Vérification des informations concernant votre version d’OmniPass Après avoir installé OmniPass et redémarré votre système, vous pouvez décider de vérifier la version du logiciel. Pour vérifier votre version d’OmniPass : Double-cliquez sur l’icône en forme de clé OmniPass de votre barre de tâches Windows (généralement en bas à droite de l’écran), ou ...
  • Page 363: Enregistrement Des Utilisateurs

    Enregistrement des utilisateurs Avant de pouvoir utiliser les fonctions d’OmniPass, vous devez d’abord enregistrer un utilisateur dans ce programme. Concept du mot de passe principal Les ressources d’un ordinateur sont souvent protégées par des mots de passe. Lorsque vous vous connectez à votre ordinateur, que vous consultez vos courriels, que vous effectuez des opérations bancaires sur Internet, que vous payez des factures en ligne ou que vous accédez aux ressources d’un réseau, il vous est souvent demandé...
  • Page 364 Enregistrement de base L’Assistant d’enregistrement vous guidera à travers les étapes d’enregistrement d’un utilisateur. Sauf indication contraire de votre part, l’Assistant d’enregistrement sera lancé après l’installation d’OmniPass au moment de l’ouverture d’une session Windows. Si l’assistant n’apparaît pas, vous pouvez le lancer en cliquant sur Démarrer dans la barre de tâches Windows.
  • Page 365 Pendant la procédure d’enregistrement initial de l’utilisateur, vous serez invité à sélectionner le doigt qui sera enregistré. Les doigts déjà enregistrés seront marqués d’un crochet vert. Le doigt sélectionné pour l’enregistrement sera marqué d’une flèche rouge. OmniPass vous permet de réenregistrer un doigt. Si vous choisissez un doigt qui a déjà...
  • Page 366: Utilisation D'omnipass

    Utilisation d’OmniPass Vous pouvez maintenant commencer à utiliser OmniPass. Son utilisation régulière vous permettra de simplifier vos procédures d’authentification. Remplacement du mot de passe Vous utiliserez souvent la fonction de remplacement du mot de passe. Lorsque vous allez sur un site Internet à accès restreint (par exemple, de votre banque, de votre courrier électronique, de paiement ou d’enchères en ligne), vous serez toujours invité...
  • Page 367: Association D'un Nom Convivial

    Mémorisation d’un mot de passe OmniPass peut mémoriser toute application, toute interface graphique ou toute autre ressource protégée par un mot de passe. À l’aide de la procédure suivante, vous pourrez sauvegarder dans OmniPass toutes les informations permettant de vous identifier.
  • Page 368 ’ E PARAMÈTRE EST PLUS PRATIQUE CAR DÈS QUE VOUS DEMANDEZ UN SITE QUI Y EST ASSOCIÉ VOUS SAUTEZ LA PROCÉDURE D AUTHENTIFICATION ET VOUS ACCÉDEZ INSTANTANÉMENT AU SITE EPENDANT SI VOUS LAISSEZ VOTRE ORDINATEUR SANS SURVEILLANCE AVEC VOTRE CONNEXION ASS ACTIVÉE TOUTE PERSONNE UTILISANT VOTRE SYSTÈME PEUT ENTRER SUR LES SITES PROTÉGÉS EN USURPANT VOTRE IDENTITÉ...
  • Page 369: Connexion À Windows Avec Un Capteur D'empreintes Digitales

    Connexion à Windows avec un capteur d’empreintes digitales Lorsque vous vous connectez à Windows à l’aide d’un capteur d’empreintes, la fenêtre de prise d’empreintes digitales apparaît à côté de l’écran de connexion Windows. Placez votre doigt enregistré sur le capteur pour que le système vous identifie.
  • Page 370: Identités D'utilisateur Omnipass

    Le remplacement de votre mot de passe Windows constitue l’exception à la règle ci-dessus. Si votre mot de passe est réinitialisé dans Windows, le changement sera détecté par OmniPass qui vous invitera à « Mettre à jour » ou à  «...
  • Page 371: Configuration D'omnipass

    Choix de l’identité de l’utilisateur lors de la connexion Pour choisir votre identité lors de la connexion, tapez votre nom d’utilisateur dans le champ Nom d’utilisateur : . Appuyez sur [Tab] et assurez-vous que le champ Domaine : se remplit automatiquement. Cliquez sur le champ Mot de passe : pour pointer le curseur dessus et vous verrez le menu déroulant dans le champ Identité...
  • Page 372: Exporter Un Profil D'utilisateur Omnipass

    Vous pouvez importer et exporter des utilisateurs dans et hors d’OmniPass à l’aide du Centre de contrôle. Le processus d’exportation permet de sauvegarder tous les sites mémorisés, les informations d’identification et les empreintes enregistrées d’un utilisateur OmniPass. Toutes les données OmniPass d’un utilisateur sont sauvegardées dans un fichier de base de données crypté...
  • Page 373: Centre De Contrôle Omnipass

    Importer un profil d’utilisateur OmniPass Pour importer un profil utilisateur, ouvrez le Centre de contrôle OmniPass et cliquez sur [Importer/exporter un utilisateur] sous Gérer les utilisateurs. Cliquez sur [Importer un nouvel utilisateur dans OmniPass], sélectionnez « Fichier d’importation/ exportation OmniPass » (*.opi) puis cliquez sur [Suivant]. OmniPass vous invite ensuite à rechercher le fichier exporté auparavant (fichier .opi).
  • Page 374: Gestion Des Utilisateurs

    Vous pouvez accéder au Centre de contrôle OmniPass de trois façons : • Double-cliquez sur l’icône OmniPass en forme de clé dorée dans la zone de notification Windows (généralement située dans le coin inférieur droit du bureau). • Cliquez sur le bouton Démarrer, sélectionnez Tous les programmes, puis le groupe de programmes Softex et enfin cliquez sur la sélection Centre de contrôle OmniPass.
  • Page 375: Dépannage

    L’interface Enregistrement vous permet d’enregistrer des empreintes digitales. Si vous désirez des informations sur la Chapitre 2.3 procédure d’enregistrement d’un périphérique d’authentification, reportez-vous au . Pour enregistrer des empreintes digitales supplémentaires, cliquez sur Enregistrer un périphérique d’authentification et authentifiez-vous dans OmniPass. Sélectionnez le périphérique de reconnaissance d’empreintes digitales dans l’écran Sélectionner un périphérique d’authentification (il doit être déjà...
  • Page 376 Impossible d’ajouter des utilisateurs Windows dans OmniPass Si vous rencontrez des difficultés pour ajouter un utilisateur Windows dans OmniPass, vous devrez peut-être modifier vos paramètres de sécurité locale. Pour ce faire, allez à Démarrer, Panneau de configuration, Outils d’administration et Paramètres de sécurité...
  • Page 377: Index

    Index faible mode veille À propos de ce guide niveau de charge Adaptateur problèmes secteur remplacement Adaptateur auto/avion remplacement hors tension adaptateurs BIOS de fiches guide Alimentation utilitaire de configuration adaptateur auto/avion Bluetooth adaptateur secteur informations supplémentaires allumer Bouton d'alimentation/veille/reprise éteindre Bouton Soutien gestion...
  • Page 378 Fente de dispositif antivol de mémoire Fonction de veille prolongée Compartiment multifonction bouton d’éjection graveur de DVD multiformat modulaire Garantie installation Gestion de l’alimentation remplacement hors tension Glisser retrait Configuration Conventions utilisées dans ce guide Haut-parleurs incorporés Coordonnées pour contacter Fujitsu Haut-parleurs stéréo...
  • Page 379 Installation Ordinateur Fujitsu LIFEBOOK stockage voyager Lecteur de DVD Ouverture ouverture du plateau de l'écran problèmes Ouverture d'urgence du plateau Lecteur multimédia entretien installation d’un disque Pavé numérique du logiciels clavier panneau de configuration Pavé tactile Touchpad retrait d’un disque Périphériques modulaires...
  • Page 380 Réglage du volume Touche de fonction Remplacement hors tension Restaurer vos logiciels pré-installés RJ-45 SDRAM Souris problèmes Spécifications Touches de défilement alimentation Touches de défilement du audio clavier clavier Touches de fonction du dimensions et poids clavier environnement requis Touches Windows mémoire touche d’application microprocesseur...

Table des Matières
