Vannes d'inversion

F1345 peut être complété par une vanne d'inversion
externe (QN10) pour contrôler l'eau chaude (consultez
la page 42 pour connaître les accessoires).

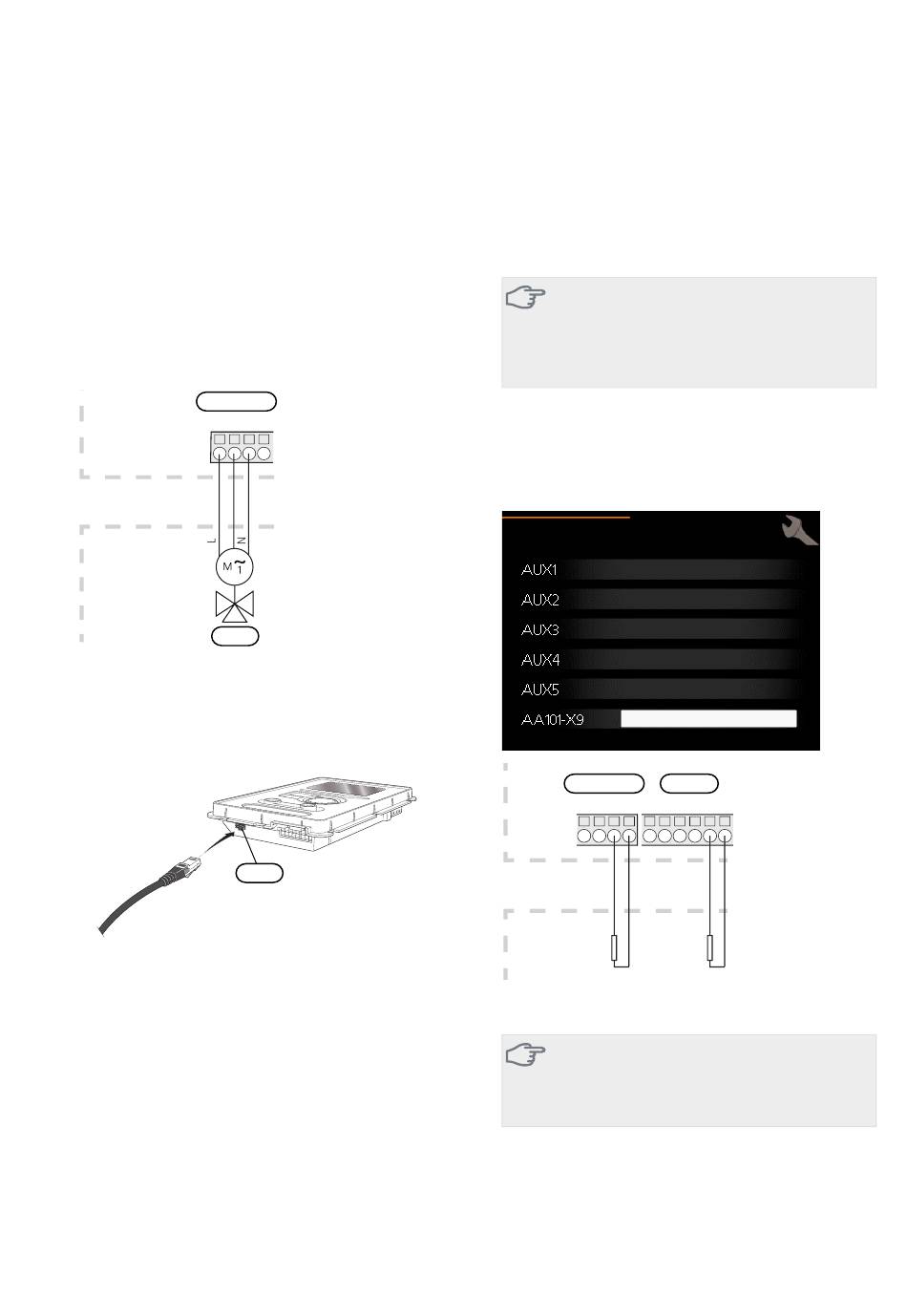

Branchez la vanne d'inversion externe (QN10) aux
borniers -AA101-X6:3 (N), -AA101-X6:2 (fonctionneme-
nt) et -AA101-X6:1 (L, comme illustré.
Dans le cas de plusieurs pompes à chaleur raccordées
sur le schéma maître/esclave, raccordez électriquement
la vanne d'inversion à une pompe à chaleur correspon-
dante. La vanne d'inversion est contrôlée par la pompe
à chaleur maître quelle que soit la pompe à chaleur qui
lui est raccordée.
F1345
F1345
Externt
Externe
NIBE Uplink™
Branchez le câble réseau (droit, Cat.5e UTP) avec conta-
ct-RJ45 (mâle) au raccord AA4-X9 de l'unité d'affi-
chage (comme indiqué). Utilisez le presse-étoupe (UB3)
pour le routage du câble dans la pompe à chaleur.
30 Chapitre 5 | Connexions électriques
-AA101-X6
1 2 3 4
QN10
AA4-X9

Options de branchement externe (AUX)

F1345 comporte cinq entrées commandées par logiciel
(AUX) pour le branchement des contacts de fonction
externes et des sondes. Cela signifie qu'un contact de
fonction externe peut être branché à l'une des cinq
entrées AUX, où la fonction du branchement doit être
déterminée dans le logiciel de la pompe à chaleur.
ATTENTION!
Si un contact de fonction externe est branché
à la F1345, la fonction permettant d'utiliser
l'entrée ou la sortie doit être sélectionnée via
le menu 5.4.
Les entrées sélectionnables du bornier -AA3-X6 pour
ces fonctions sont AUX1 (-AA3-X6:9-10), AUX2 (-AA3-
X6:11-12) et AUX3 (-AA3-X6:13-14).
Les entrées sélectionnables du bornier -AA101-X10
pour ces fonctions sont AUX4 (-AA3-X6:19-20) et AUX5
(-AA3-X6:21-22).
Entrées/sorties circuit 5.4
blocage chauffage add.
blocage compresseur
recirc. d'eau chaude
-AA101-X10 -AA3-X6
19 20 21 22 9 10 11 12 13 14
F1345
F1345
Externt
Externe
L'exemple ci-dessus utilise les entrées AUX3 (-AA3-
X6:13-14) et AUX5 (-AA101-X10:21-22) du bornier.
ATTENTION!
Certaines des fonctions suivantes peuvent
également être activées et programmées via
les paramètres de menu.
activer temp. luxe
réglage externe
activer vit. 1 ventil.
NIBE™ F1345
