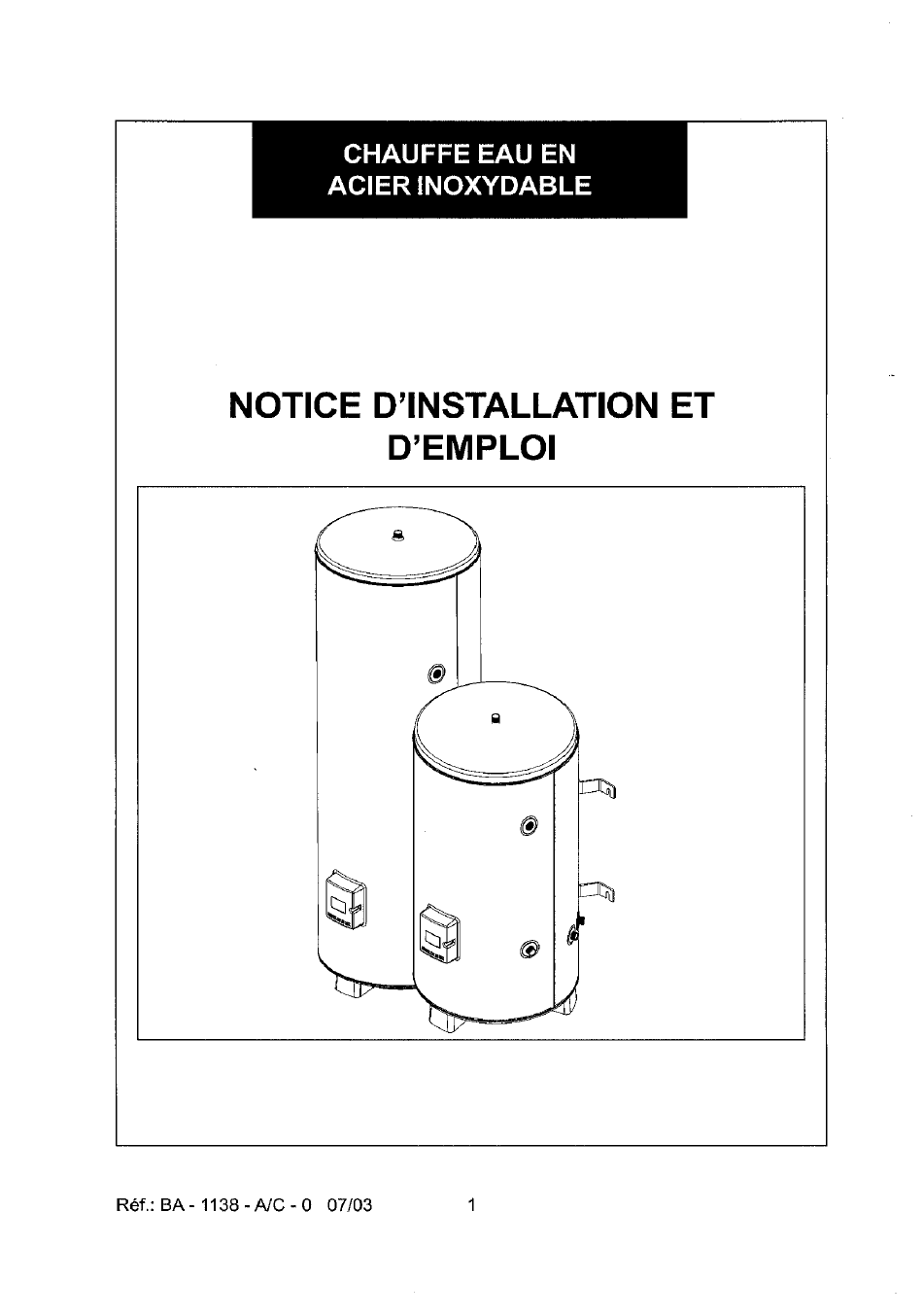

- Page 1 CHAUFFE ACIER INOXYDABLE NOTICE D'INSTALLATION D'EMPLOI Réf.: 1138 -A/C-0 07/03...
-
Page 2: Caracteristiques
2 supports de montage mural (modéles 150 et 200 litres uniquement) 8 vis de fixation de support de montage mural (modéles 150 et 200 litres uniquement) 4 adaptateurs GI x 22mm 4 écrous å compression et olives 22mm 1. -
Page 3: Laissez Suffisamment D'espace Autour De L'appareil Pour Les Raccordements
2. INSTALLATION - IMPERATIFS D'ORDRE GENERAL Les raccordements électriques, en cas de mise en place de l'option résistance, seront réalisés en conformité avec la norme Cl 5100 L'appareil DOIT étre installé verticalement. Pour un montage mural du chauffe-eau, utilisez les supports muraux fournis. Dans Eecas d'un montage au sol, vérifiez la planéité... -
Page 4: Montage
Un vase d'expansion pour circuit sanitaire peut étre monté sur l'alimentation d'eau froide comme illustré par le schéma 3 pour éviter le gaspillage d'eau. Les capacités suivantes sont recommandées 150 litres : vase de 12 litres litres . vase 18 litres... - Page 5 Schéma 3 — Légende Arrivée eau froide Vanne d'isolement Groupe de sécurité NF 7 bar Vase d'expansion sanitaire Évacuation Entrée circuit primaire Sortie circuit primaire Départ eau chaude Recirculation 5. RESISTANCE ELECTRIQUE OPTION -MONTAGE Vidanger totalement le chauffe eau Otez le couvercle gris situé en faqade Démontez le bouchon de fermeture...
-
Page 6: Raccordement
Le thermoplongeur est monté derriére un capot en plastique gris situé å l'avant de l'appareil. Le capot est fixé par une vis å la partie supérieure. DEBRANCHEZ L'ALIMENTATION ELECTRIQUE AVANT DE DEMONTER LE CAPOT. Le thermoplongeur DOIT étre raccordé å la terre. 5.10 Tout le cåblage électrigue sera effectué... - Page 7 Le capot gris situé en faqade masque l' emplacement prévu pour ia sonde en cas de chaudiére équipée d'un bottier ECOCONTROL ou pour le bulbe d'un thermostat de régulation adapté au contråle de la température de stockage d'eau sanitaire. 7. MISE EN SERVICE Ne mettez pas le thermoplongeur ni la chaudiére sous tension avant que...
- Page 8 Ouvrez un robinet d'eau chaude alimenté par l'appareil pour faire chuter la pression. Videz l'appareil en ouvrant le groupe de sécurité. Ouvrez le capot du bornier et déconnectez le cåblage du thermostat de thermoplongeur. Démontez le thermostat du thermoptongeur en le sortant avec précaution de celui-ci.
- Page 9 9. MAINTENANCE - SOUPAPES SECURITE Contrölez réguliérement le bon fonctionnement du groupe de sécurité. Actionnez la ou les vannes manuellement et vérifiez que l'eau s'écoule librement de la vanne et dans le tuyau de vidange. N.B. : I'eau vidangée peut étre trés chaude. Vérifiez que Ia soupape se re- positionne correctement...
- Page 10 11. PIECES DETACHEES NO Piece Désignation 95 860 Thermoplongeur Joint de thermoplongeur 95 861 Ecrou de blocage de thermoptongeur 95 860 95 860 Clé de serrage du thermoplongeur Ensemble thermostat/limiteur de surchauffe (thermoplongeur) 95 861 Doigt de gant du thermostat 95 860 Capot de bornier 95 860...
-
Page 11: Garantie
13. GARANTIE Ce chauffe eau est garanti pour une période de 10 ans å partir de la date d'achat, å l'exception accessoires électriques et de régulation qui sont garantis pour une période de deux ans, å condition Que l'appareil ait été installé conformément å... - Page 12 BAXI France BAXI S.A. 157. AVENUE CHARLES FCOQUET 93158 LE BLANC MESNIL CEDEX. FRANCE. TÉLÉPHONE : 01 45 91 56 00 - TÉLÉCOPIE : 01 45 91 59 50 B AXI GROUP Company Réf.. 1138 - A/C...
